Archivsensor
lpc-25/CDU/M18
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
-
1 x pnp + 1 x analog 0-10 V
-
350 mm
30 - 350 mm
zylindrisch M18
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
Reflexionsschranke
Fensterbetrieb
Ultraschall-spezifisch
Echo-Laufzeitmessung
320 kHz
30 mm
250 mm
350 mm
0,069 mm bis 0,078 mm, abhängig vom eingestellten Analogfenster
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)
Elektrische Daten
10 V bis 30 V DC, verpolfest
± 10 %
≤ 40 mA

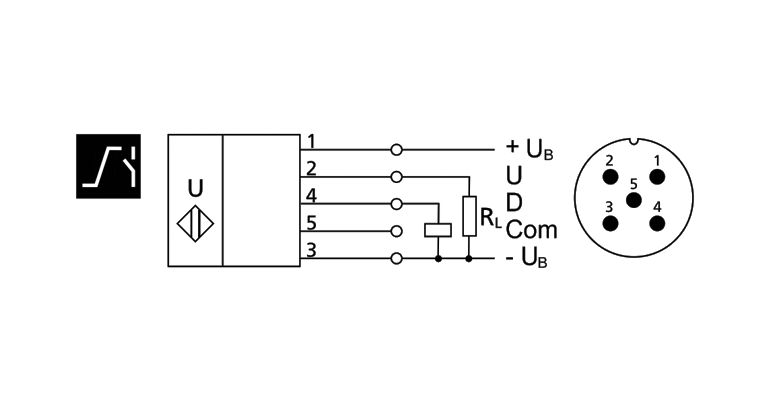

5-poliger M12-Rundsteckverbinder
Ausgänge
Analogausgang
Spannung: 0-10 V, kurzschlussfest
steigend/fallend einstellbar
Spannung: 0-10 V, kurzschlussfest
steigend/fallend einstellbar
Schaltausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
2,0 mm
25 Hz
24 ms
< 300 ms
Eingänge
Com-Eingang
Teach-in-Eingang
Teach-in-Eingang
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
43 g
Ausstattung/Besonderheiten
ja
Com-Eingang
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
LCA-2 mit LinkControl
ja
nein
1 x LED gelb: Schaltzustand, 1 x LED gelb: Objekt im Fenster
