Resumen

El LCA-2 permite el ajuste cómodo de muchas familias de sensores microsonic.

descargar familia de sensores en pdf

Características principales

  • Display digital de tres dígitos para mostrar los valores de distancia medidos en mm o cm
  • TeachBox con control de cuatro teclas para programar los sensores sin PC
  • Función LinkCopy para copiar la configuración del sensor de un sensor a otro sin PC
  • Único Teach-in de microsonic para todos los sensores microsonic para que siga siendo sencillo lo que es sencillo

Aspectos básicos

  • Adaptador de manejo sencillo para programar los sensores ultrasónicos
  • Interfaz USB para conectar a una PC
  • Enchufe T para conectar el adaptador entre el cable de conexión y el sensor
  • Software LinkControl descarga gratuita de la versión actual en Internet
  • Compatible hacia abajo para que también los sensores que se han usado mucho tiempo puedan aún programarse
  • Seguro para el futuro dado que el adaptador LinkControl permitirá también usar sensores de generaciones futuras

Déscripción

El adaptador LinkControl LCA-2

posee una interfaz USB para la conexión a un PC u ordenador portátil.

Con el software LinkControl

pueden parametrizarse los sensores ultrasónicos de la serie mic+, mic-, pico+, lpc+, lcs+, lcs, ucs, pico+TF, crm+, hps+, pms, bks+, bks, dbk+, esp, esf en entorno Windows®.

Software LinkControl: pantalla principal

Los valores actuales de medida

de los sensores ultrasónicos pueden representarse gráficamente en el software LinkControl. Para ello existen 3 diferentes gráficos de emisión.

Software LinkControl: registrador de valores de medida

La función LinkCopy

permite una descarga de los parámetros del sensor a LCA-2 y seguidamente la carga de dichos parámetros a otro sensor. De este modo pueden copiarse con gran comodidad los ajustes entre diferentes sensores.

Interfaz del USB para la conexión a un PC

Programación fuera de línea en LinkCopy

En algunas familias de sensores, los ajustes de los mismos copiados en LCA-2 pueden mostrarse y editarse directamente en el display digital antes de reescribirse de nuevo en un sensor.

Para la función LinkCopy, el adaptador LinkControl no tiene que estar conectado a un PC. El LCA-2 lee los parámetros del sensor y los guarda internamente en su EEPROM. De esta forma, los datos se mantienen en el adaptador LinkControl incluso después de desconectarse la tensión de alimentación, pudiendo por tanto utilizarse también como archivo para el ajuste del sensor.

LinkCopy: Copia de los ajustes del sensor

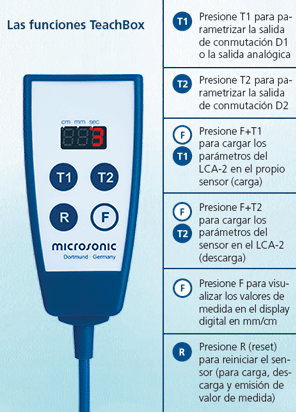

Con el TeachBox incorporado

pueden ajustarse cómodamente todos los sensores ultrasónicos los cuales se parametrizan en el enchufe del sensor a través del pin 5 (serie mic, pico+, lpc+, lcs, esf). El adaptador LinkControl LCA-2 se inserta entre el conector de conexión del sensor y éste último, sin requerirse ningún PC u ordenador portátil. En el proceso Teach-in por medio de las dos teclas T1 y T2 se visualiza en el display la duración de la presión de la tecla en segundos.

TeachBox

Which sensor families support LinkControl and LinkCopy?

Cylindrical Sensors


Link­Control Link­Copy
mic+ + +
mic + +
wms - -
crm+ + +
hps+ + +
pico+TF + +
pico+ + +
pico+/F/A + -
lpc+ + -
nano - -
nero - -
Valid from version LinkControl (Rev. A)

Cubic Sensors


Link­Control Link­Copy
lcs + +
lcs+ + +
sks - -
ucs + +
zws - -

Special Sensors


Link­Control Link­Copy
bks + +
bks+ + +
dbk+ + -
esf + -
esp + -
ews - -
pms + +
  • lca2_1046x850.jpg
    Descargar ahora el último software LinkControl! Version 8.1
    Esta versión es compatible con nuestros nuevos sensores: pms, pico+, pico+TF, lcs+, hps+, dbk+, esp-4, esf-1/xx/yy/A y bks+. For an update we recommend to delete the existing LinkControl software under Windows beforehand.
    Descargar LinkControl Software 8.1.0.0
