sensores ultrasónicos crm+

Sensorbild - Matrix

Resumen

La resistente lámina de PEEK protege la membrana del sensor contra agentes químicos, suciedad y adherencias.

descargar familia de sensores en pdf

Características principales

  • Transductor ultrasónico protegido con lámina PEEK para una sencilla limpieza y una elevada durabilidad
  • Carcasa de acero inoxidable
  • Display digital con entrega directa de valores de medición en mm/cm o %
  • Interfaz IO-Link como soporte del nuevo estándar industrial
  • Ajuste numérico del sensor por medio del display digital permite una completa preconfiguración del sensor
  • Sincronización automática y funcionamiento multiplex para el funcionamiento simultáneo de hasta diez sensores en el espacio más reducido

Aspectos básicos

  • 1 salida de conmutación Push-Pull con conmutación pnp o npn
  • 1 o 2 salidas de conmutación en versión pnp
  • Salida analógica 4–20 mA y 0–10 V con cambio automático de salida de corriente a salida de tensión y viceversa
  • 5 rangos de trabajo con un rango de medición de 30 mm a 8 m
  • Teach-in de microsonic por medio de los botones de presión T1 o T2
  • Resolución de 0,025 mm a 2,4 mm
  • Compensación de la temperatura
  • Tensión de trabajo 9–30 V
  • LinkControl para ajustar los sensores en la PC

Déscripción

Membrana de sensor con lámina protectora resistente

En muchas ocasiones en las que se procede a hacer el llenado es imposible evitar salpicaduras sobre la membrana del sensor. Con frecuencia, estas salpicaduras se endurecen tanto que después de un largo tiempo de funcionamiento, las suciedades sólo pueden eliminarse de la membrana del sensor por medios mecánicos. La nueva lámina protectora de los sensores crm+ permite ahora eliminar fácilmente la suciedad incrustada, como masa de relleno o salpicaduras de cemento endurecidas.

La lámina protectora ofrece además una elevada resistencia a las sustancias químicas agresivas. El casquillo roscado es de acero inoxidable 1.4571.

TouchControl con display LED - Resistente lámina protectora de PEEK

Hay disponibles tres niveles de salida para los cinco rangos de trabajo:

1 salida de conmutación con tecnología de conmutación pnp o Push-Pull
2 salidas de conmutación con tecnología de conmutación pnp
1 salida analógica de 4–20 mA y 0–10 V

Los sensores crm+ con salida de conmutación tienen tres modos de funcionamiento:

  • punto de conmutación simple
  • barrera ultrasónica de dos vías
  • servicio de ventana

Con TouchControl

todos los ajustes se realizan en los sensores. El display LED de tres dígitos y fácil lectura muestra constantemente el valor actual de distancia y cambia automáticamente de valores en mm a valores en cm y viceversa.

El ajuste de una salida de conmutación o analógica

se efectúa opcionalmente mediante el ingreso numérico de los valores de distancia deseados o bien mediante un procedimiento de Teach-in. De esta manera, el usuario puede seleccionar el método de ajuste que prefiera. Los sensores crm+ permiten usar sincronización y modo multiplex, y pueden parametrizarse ampliamente por medio de LinkControl.
Encontrará más información sobre el ajuste de los sensores crm+ en los sensores mic+.

LinkControl (control de enlace)

se compone del adaptador y del software LinkControl y permite el ajuste de los sensores crm+ con ayuda del PC o del ordenador portátil en todos los sistemas operativos habituales de Windows®.

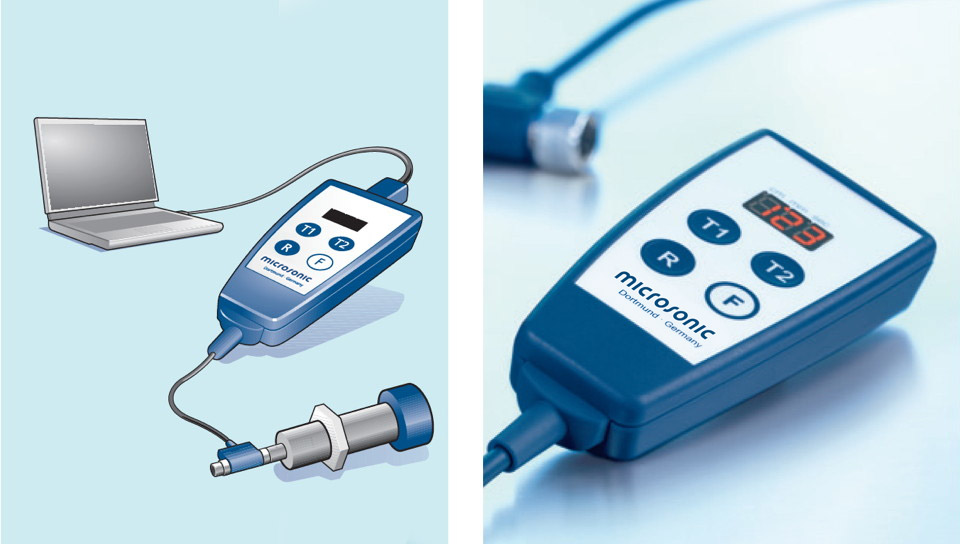

Sensor conectado por medio de LCA-2 para su programación a través de la PC

IO-Link integrado

en la versión 1.1. Los sensores ultrasónicos crm+ están equipados con perfiles de sensor inteligente que crea más transparencia entre los dispositivos IO-Link.
