IO-Link en detalle

IO-Link: El nuevo estándar debajo del nivel de bus de campo

Con la interfaz IO-Link en los sensores ultrasónicos se han creado las condiciones para realizar una comunicación fluida a través de todos los niveles de la arquitectura del sistema hasta llegar al sensor. Con ello las máquinas e instalaciones pueden operar con mayor productividad. IO-Link puede simplificar enormemente la puesta en servicio y el mantenimiento de una máquina o instalación.

IO-Link en detalle

Al conectarlo, el sensor ultrasónico siempre se encuentra en el modo SIO (modo I/O estándar) y se comporta como un detector de proximidad ultrasónico normal con una etapa de salida Push-Pull.

Un control compatible con IO-Link puede cambiar el sensor ultrasónico al modo de comunicación o al modo IO-Link con la señal denominada Wake-up. Ahora el control puede intercambiar los datos del proceso y de servicio con el sensor.

Un Máster IO-Link puede equipar una o varias entradas y salidas. En cada E/S se conecta siempre sólo un equipo IO-Link. La conexión de los sensores y actuadores se realiza a través de un cable estándar de tres hilos. Ese cable, no blindado, puede tener una longitud máxima de 20 m.

Gracias a la total compatibilidad con el modo SIO (modo IO estándar) también es posible un funcionamiento mixto: en un máster puede operar algunos sensores y actuadores en el modo IO-Link y otros en el modo SIO.

La comunicación continua permite la transmisión de los datos del proceso y de servicio entre los sensores/actuadores y el control.

Planta embotelladora equipada con IO-Link

Un sistema IO-Link está formado de dispositivos IO-Link (sensores, actuadores o combinaciones de ambos), un cable estándar de 3 hilos para sensores/actuadores y un Máster IO-Link.

Las ventajas de IO-Link:

  • En el modo IO tiene lugar una transmisión cíclica al máster de los datos de distancia medidos; por lo tanto el modo IO-Link puede sustituir a una salida analógica con costes mínimos.
  • Tras un fallo del sensor el control puede cargar automáticamente todos los ajustes en el nuevo sensor.
  • Menos costes de planificación mediante la integración estandarizada de equipos en el control a través de archivos descriptivos IODD independientes del fabricante
  • Puesta en servicio más rápida gracias al mantenimiento centralizado de datos y parámetros en el control
  • Mayor disponibilidad de los equipos gracias a una máxima transparencia y diagnóstico de la instalación completa, hasta el dispositivo

El nivel de salida Push-Pull permite cambiar del modo SIO al modo IO-Link

Ejemplo de la arquitectura del sistema

Más información sobre IO-Link en www.io-link.com.

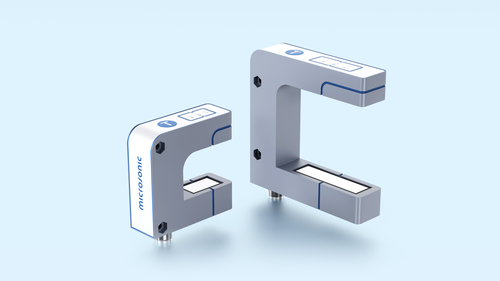

bks+ sensor ultrasónico de bordes

Con el sensor bks+ pueden registrarse sin contacto bordes orbitales de láminas, papel y otros materiales sin transmisión acústica.

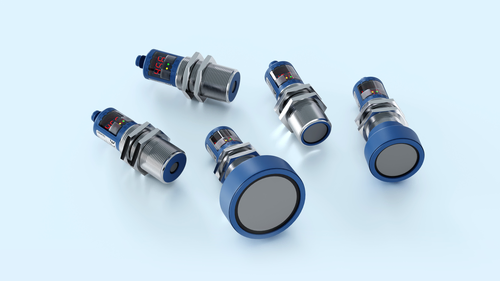

crm+ sensores ultrasónicos

Los sensores crm+ están disponibles en cinco rangos de detección distintos, con salida de conmutación push-pull e interfaz IO-Link en su versión 1.1.

IO-Link Specification: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Process data: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)

cube sensores ultrasónicos

cube variants: 1 Push-Pull switching output or 1 Push-Pull switching output and 1 analogue output or switchable to 2nd switching output.

IO-Link Specification: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Process data: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38400 bit/s)

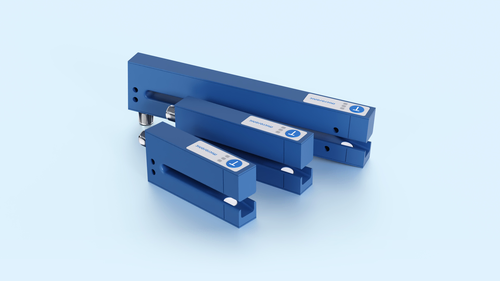

esf-1 sensores ultrasónicos de etiquetas y de empalmes

El sensor de horquilla esf-1 detecta con seguridad etiquetas incluso con elevadas velocidades de etiquetado.

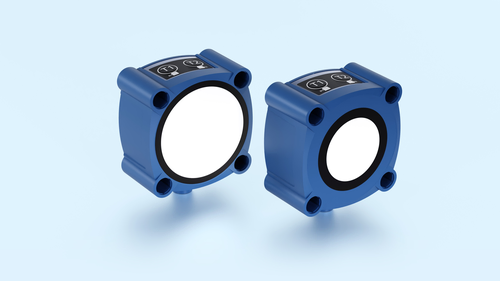

lcs+ sensores ultrasónicos

Los nuevos sensores ultrasónicos lcs+ vienen en una carcasa rectangular muy compacta – con salida analógica o digital + IO-Link.

IO-Link Specification: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Process data: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38400 bit/s)
Min. cycle time: 43.2 ms (lcs+340/F/A); 60.8 ms (lcs+600/F/A)

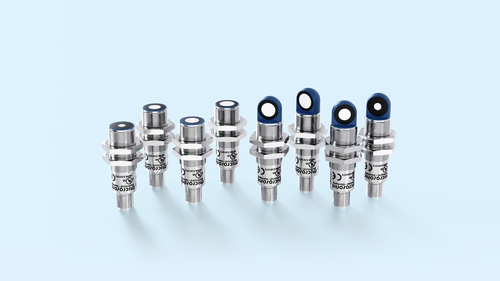

lpc+ sensores ultrasónicos

lpc+ well equipped: 2 Push-Pull switching outputs or 1 Push-Pull switching output with an analogue output in M18 housing.

IO-Link Specification: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Process data: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38400 bit/s)

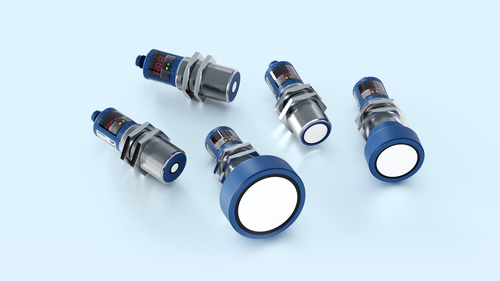

mic+ sensores ultrasónicos

Los sensores mic+ están disponibles en cinco rangos de detección distintos, con salida de conmutación push-pull e interfaz IO-Link en su versión 1.1.

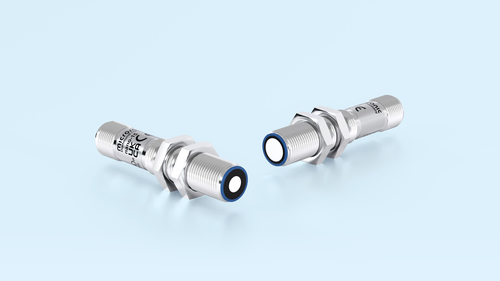

nano sensores ultrasónicos

nano ultrasonic sensors in M12 sleeve are equipped with 1 Push-Pull switching output + IO-Link interface.

IO-Link Specification: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Process data: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38400 bit/s)
Min. cycle time:  8 ms (nano-15/CF); 10 ms (nano-24/CF)

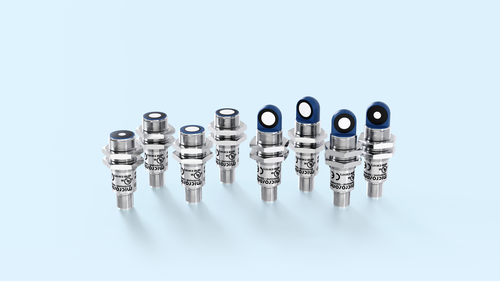

pico+ sensores ultrasónicos

El nuevo sensor ultrasónico M18: 4 rangos de alcance, 3 modos, 2 formas de construcción, 1 interfaz IO-Link.

pico+TF sensores ultrasónicos

El nuevo sensor ultrasónico M22: 4 rangos de alcance, 2 modos y 1 interfaz IO-Link.

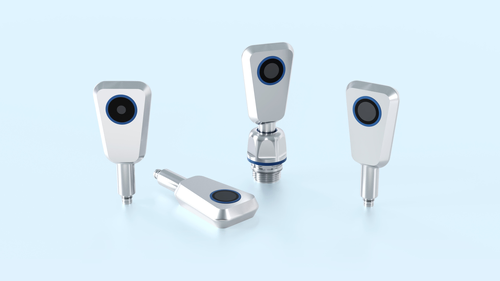

pms sensores ultrasónicos

El sensor ultrasónico, con su inusual geometría de carcasa, cumple los requisitos del diseño higiénico. La carcasa, fabricada en acero inoxidable con un transductor de PTFE encapsulado, está diseñado para una limpieza sencilla. Los sensores pms están disponibles con salida de conmutación push-pull y la versión 1.1 de IO-Link.

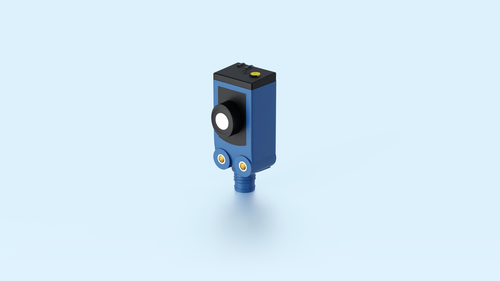

sks sensores ultrasónicos

Los sensores sks son los sensores ultrasónicos más pequeños de microsonic. Se encuentran tres etapas de salid y interfaz 1 IO-Link disponibles.
