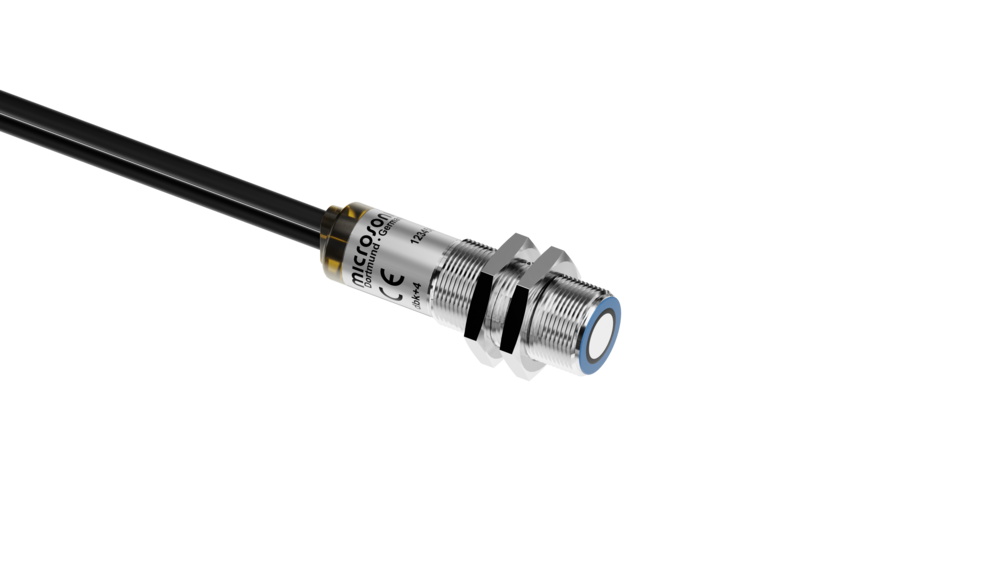

dbk+5/Empf/3CDD/M18/ K7K2
Téléchargements
Le contenu des pages des catalogues en ligne
Documentation
Agréments et certificats
-
2 x pnp
cylindrique M18
contrôle de double feuille
papier de 20 à 2.000 g/m2, Washi, feuilles métallisées et films
jusqu’à 0,4 mm d’épaisseur, feuilles autocollantes,
tôles jusqu’à 0,3 mm, cartons finement ondulés, barreaux de silicium, cartes imprimees
jusqu’à 0,4 mm d’épaisseur, feuilles autocollantes,
tôles jusqu’à 0,3 mm, cartons finement ondulés, barreaux de silicium, cartes imprimees
récepteur pour contrôle ultrasonique de double feuille
distance réglable entre l'émetteur et le récepteur
câble de raccord plus long
distance réglable entre l'émetteur et le récepteur
câble de raccord plus long
Données techniques - Mécanique
20 - 60 mm; optimal : 40 mm ± 3 mm
± 45° par rapport à la perpendiculaire à la feuille
Spécial ultrason
mode de pulsation avec évaluation d'amplitude
400 kHz
7 mm devant émetteur et récepteur
Données électriques
20-30 V CC, protégée contre les inversions de polarité
± 10 %
≤ 50 mA
câble PUR de 2 m, 7 x 0,14 mm2
câble PUR de 2,3 m avec connecteur M8
Sorties
sortie double feuille
pnp : Imax = 200 mA (UB-2V)
NO/NF réglable, anti-court-circuit
pnp : Imax = 200 mA (UB-2V)
NO/NF réglable, anti-court-circuit
sortie feuille manquante
pnp : Imax = 200 mA (UB-2V)
NO/NF réglable, anti-court-circuit
pnp : Imax = 200 mA (UB-2V)
NO/NF réglable, anti-court-circuit
< 500 µs en mode piloté, 2,5 ms en mode continu
Entrées
contrôle de sortie
contrôle de sortie
contrôle de sortie
temps de réponse
jusqu’au prochain front en mode piloté, 2,5 ms en mode continu
contrôle
< -UB+18 V: 1 logique ; > -UB+13 V ou entrée de contrôle ouverte : 0 logique
Boîtier
corps en laiton, nickelé, pièces en matière plastique PBT, PA
mousse de polyuréthane, résine époxy chargée verre
IP 65
+5° C à +60° C
-40° C à +85° C
100 g
15 Nm
90°-Winkelkopf
ausgelagerter Sender/Empfänger
ausgelagerter Sender/Empfänger
Équipement/Particularités
contrôle de sortie
Teach-in
LCA-2 avec logiciel LinkCopy ou LinkControl
LCA-2 avec logiciel LinkCopy ou LinkControl
1 x Duo-LED; verte : alimentation / rouge : double feuille / rouge clignotante : feuille manquante
récepteur pour contrôle ultrasonique de double feuille
distance réglable entre l'émetteur et le récepteur
câble de raccord plus long
distance réglable entre l'émetteur et le récepteur
câble de raccord plus long
