esf-1/CF/A
Téléchargements
Le contenu des pages des catalogues en ligne
Documentation
Données CAD
Agréments et certificats
IO-Link
-
1 x Push-Pull
fourchu
IO-Link
détection d’étiquettes/de jonctions
détection d’étiquettes/de jonctions
sheeting with weights of < 20 g/m2 up to >> 400 g/m2, metal-laminated sheets and films up to 0.2 mm thick, self-adhesive films, labels on backing material
IO-Link
Smart Sensor Profile
UL Listed
Smart Sensor Profile
UL Listed

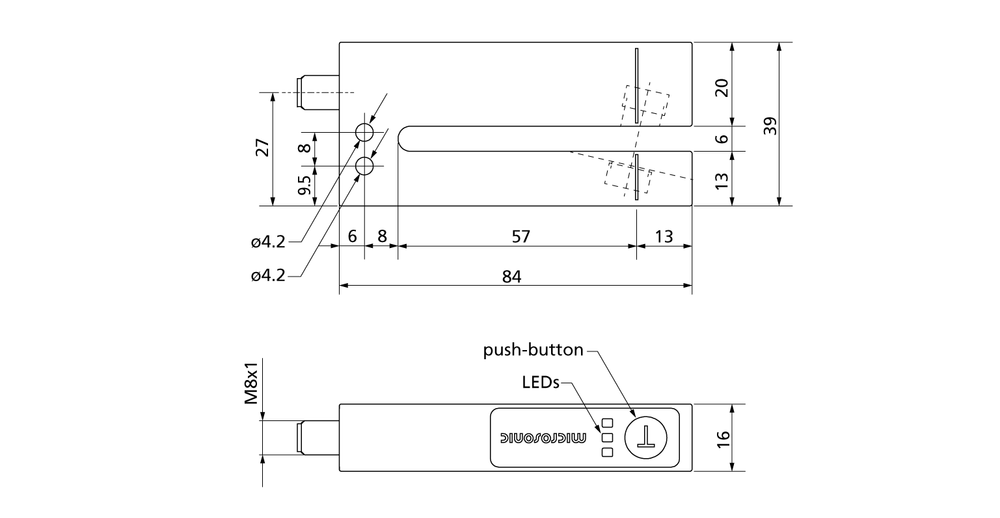

Données techniques - Mécanique
6 mm
70 mm
Spécial ultrason
mode de pulsation avec évaluation d'amplitude
500 kHz
Données électriques
20-30 V CC, protégée contre les inversions de polarité
± 10 %
≤ 50 mA
connecteur M8 x 4 pôles
Sorties
sortie de commutation
étiquette/jonction reconnue
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
NO/NF réglable, anti-court-circuit
étiquette/jonction reconnue
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
NO/NF réglable, anti-court-circuit
300 µs up to 2,25 ms, dependent on the material
< 300 ms
Entrées
entrée com. (broche 5)
entrée d'apprentissage
entrée d'apprentissage
Boîtier
aluminium anodisé
mousse de polyuréthane, résine époxy chargée verre
IP 65
+5° C à +60° C
-40° C à +85° C
80 g
Équipement/Particularités
1 bouton poussoir
Teach-in und QuickTeach über Taster
Teach-in über Com-Eingang an Pin 2
LCA-2 mit LinkControl
IO-Link
Teach-in über Com-Eingang an Pin 2
LCA-2 mit LinkControl
IO-Link
IO-Link
Smart Sensor Profile
UL Listed
Smart Sensor Profile
UL Listed
IO-Link
esf-1/CF/A
16951
oui
COM2 (38,4 kBaud)
4 ms
32 Bit PDI
Bit 0: initial state Pin 4; Bit 1: initial state Pin 2; Bit 2: web break; Bit 8-15: écaille (Int. 8); Bit 16-31: valeur mesurée (Int. 16)
Identification, sortie commutable, add-ons, compensation de température, fonctionnement
SP1 Teach-in, SP2 Teach-in, réglages d'usine
oui
IODD version 1.1
