Capteur d'archives
nano-24/CD

Liste de surveillance 0

Téléchargements

Le contenu des pages des catalogues en ligne

Télécharger capteur en PDF

Documentation

Notice D'utilisation

Données CAD

SAT STEP IGS IPT PDF

Agréments et certificats

EU-Déclaration de conformité UKCA Déclaration de conformité
nano-24/CF
  • 1 x pnp 1 x pnp
  • 350 mm 350 mm
40 - 350 mm
cylindrique M12
détecteur de proximité/mode réflexion
barrière à réflexion
mode fenêtre
lobe ultrasonique étroit
UL Listed

Spécial ultrason

temps de propagation de l'écho
500 kHz
40 mm
250 mm
350 mm
± 0,15 %
± 1 % (compensation interne de la température)

Données électriques

10-30 V CC, protégée contre les inversions de polarité
± 10 %
≤ 35 mA

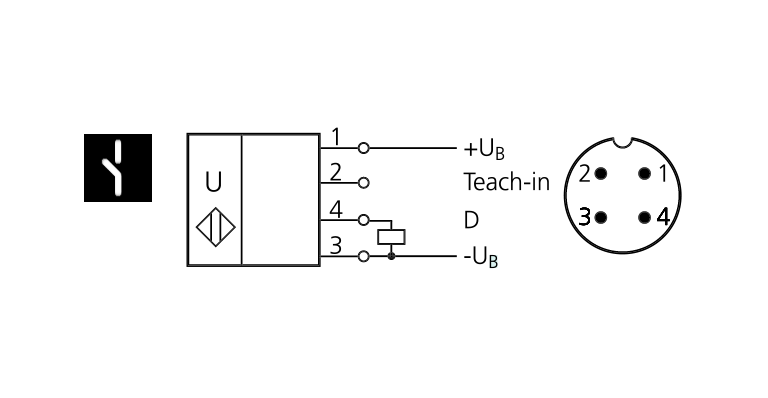

connecteur M12 x 4 pôles

Sorties

sortie de commutation
pnp : Imax = 200 mA (UB-2V)
NO/NF réglable, anti-court-circuit
3 mm
25 Hz
30 ms
< 300 ms

Entrées

entrée d'apprentissage

Boîtier

corps en laiton, nickelé, pièces en matière plastique PBT
mousse de polyuréthane, résine époxy chargée verre
IP 67
-25° C à +70° C
-40° C à +85° C
15 g

Équipement/Particularités

Teach-in
Teach-in via l’entrée Com ou Pin 2
1 x LED verte : alimentation, 1 x LED jaune : état sortie
lobe ultrasonique étroit
UL Listed

Accessoires

KST4A-2/M12
KST4A-5/M12
KST4G-2/M12
KST4G-5/M12
