wms-340/RT

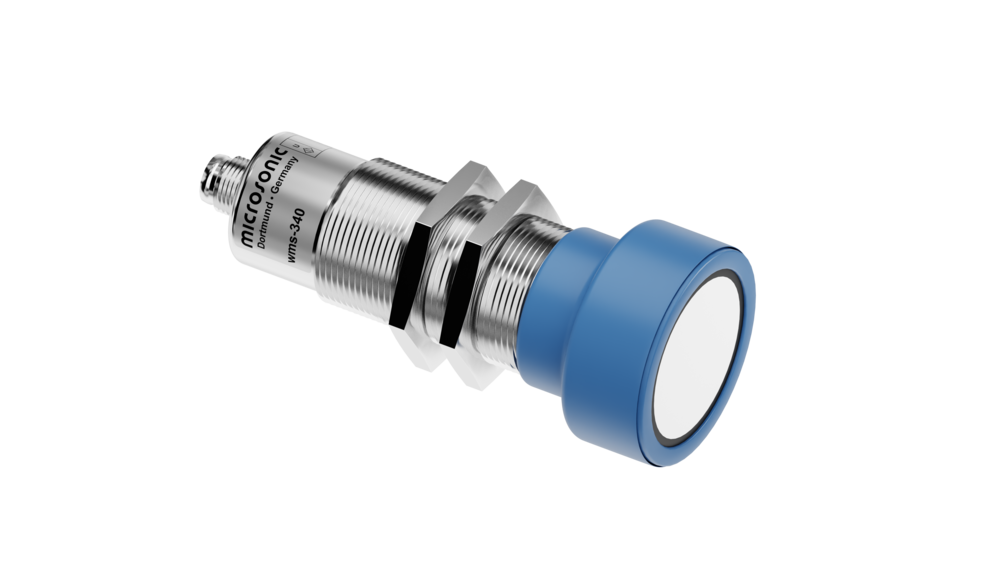

Bild vom wms-340 Ultraschallsensor

Mémoriser pour la comparaison des capteurs

Liste de surveillance 0

Téléchargements

Le contenu des pages des catalogues en ligne

Télécharger capteur en PDF

Documentation

Notice D'utilisation

Données CAD

SAT STEP IGS IPT PDF

Agréments et certificats

EU-Déclaration de conformité UKCA Déclaration de conformité

sortie écho

5.000 mm

Plage de mesure350 - 5.000 mm

Boîtiercylindrique M30

Mode de fonctionnementcapteur pour appareils de traitement

Spécial ultrason

Procédé de mesuretemps de propagation de l'écho

Fréquence du transducteur120 kHz

Zone morte350 mm

Portée de service3.400 mm

Portée limite5.000 mm

Reproductibilité± 0,15 %

Précisionvariation de température 0,17 %/K

Données électriques

Tension de service U_B10-30 V CC, protégée contre les inversions de polarité

Ondulation résiduelle± 10 %

Consommation de courant à vide≤ 30 mA

Type de raccordementconnecteur M12 x 4 pôles

Sorties

Sortie 1sortie écho
pnp : I_max = 10 mA (sortie écho)

Entrées

Entrée 1entrée écho émetteur

Temps de cycle de mesure recommandé40 ms

contrôle

description de l'entrée de commandetransistor à collecteur ouvert (npn) I_C ≥ 3 mA, U_CE ≥ 30 V

Boîtier

Matériaucorps en laiton, nickelé, pièces en matière plastique PBT

Transducteur ultrasoniquemousse de polyuréthane, résine époxy chargée verre

Indice de protection (selon EN 60529)IP 65

Température de service-25° C à +70° C

Température de stockage-40° C à +85° C

Poids260 g

Autres modèles acier inoxydable
raccord pour câble (sur demande)

Équipement/Particularités

Éléments de réglagenon

Possibilités de réglagenon

Synchronisation oui

Fonctionnement en multiplex oui

Éléments de visualisationnon

Accessoires

Accessoires utilisables KST4A-2/M12
KST4A-5/M12
KST4G-2/M12
KST4G-5/M12
