lcsセンサー

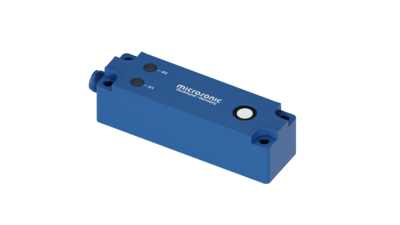

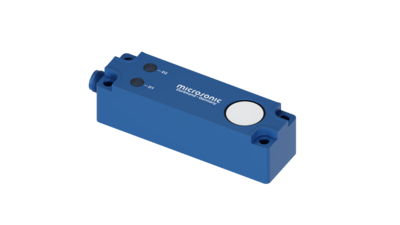

4つの固定穴があるブロック形状のプラスチック・ハウジング。取り付けを容易にするために、M4ネジソケットの固定穴が対角に二組設けてあります。
lcs
lcsシリーズの超音波センサーは、3つの異なる動作範囲を備えた3つのデバイスがご利用いただけます。
検知範囲
0.25 m
0.35 m
1.3 m
出力
特徴
- 最大3pnpスイッチ出力
- 自動同期 至近距離で最大10個のセンサーが同時動作
ベーシック
- pnpバリアントでの2または3スイッチ出力
- 4–20 mA及び0–10 Vアナログ出力 電流と電圧出力の自動切り替え
- 30 mmから2 mの測定範囲の3検知範囲
- 5番ピンでのマイクロソニック社ティーチイン
- 0.18 mm の分解能
- 温度補償
- 9–30 V の動作範囲
- リンクコントロール PCからセンサーを設定
Sensormatrix
The sensor matrix gives an overview of the entire sensor family. Make your choice based on operating range and available outputs and click in the matrix.
0.25 メートル0.35 メートル1.3 メートル
スイッチング出力 2
スイッチング出力 3
アナログ出力 1
アナログ出力 1
2または3個のLED
すべての動作状況を表示
3検知範囲及び2出力段が選択可能です。:
2 pnp switching outputs
3 pnp switching outputs
1 analogue output 4–20 mA and 0–10 VM12丸形コネクタの5番ピンを介して
com入力により、lcsセンサーは設定されます(ティーチイン): スイッチ出力D1は、5番ピンを+UBに接続することにより設定され、スイッチ出力D2は、5番ピンを-UBに接続することにより設定されます。また、アナログ出力を備えたセンサーは5番ピンを介して設定されます。
スイッチ出力を備えたlcsセンサーの3つの動作モード:
- 単一検知点
- 双方向反射バリア
- ウィンドウ・モード
単一スイッチ点のティーチイン
- 検知する目的物(1)をお望みの距離に配置
- +UBを5番ピンに約3秒間接続
- 次に再度+UBを5番ピンに約1秒間接続
固定リフレクターとの双方向反射バリアのティーチイン
- +UB を5番ピンに約3秒間接続
- 次に再度、 +UB を5番ピンに約10秒間接続
ウィンドウの設定
- ウィンドウ近端(1)に目的物を配置
- +UB に5番ピンを約3秒間接続
- ウィンドウ遠端(2)に目的物を移動
- 次に再度、 +UB に5番ピンを約1秒間接続
同期
アプリケーションにおいて、複数のmicセンサーの同時使用を可能にします。相互干渉を避けるために、センサーが互いに同期させることができます。これを行うには、すべてのセンサーの5番ピンを電気的に接続します。
NCC/NOC
上昇エッジ、下降エッジを5番ピンで設定する事が可能です。
アナログセンサー
出力に接続された負荷をチェックし、次に、 最大値を扱い易くするために、4-20 mA電流または0-10 V電圧出力を自動的に切り替えます。
lcs-25/DDDは3pnpスイッチ出力を装備
リンクコントロールLCA-2により設定(アクセサリーの項目にあるLCA-2の記述を参照してください。)この"オフライン"でのプログラミングに加えて、すべてのlcsセンサーは、LCA-2とリンクコントロール・ソフトウェアにより、PC上で設定可能です。
