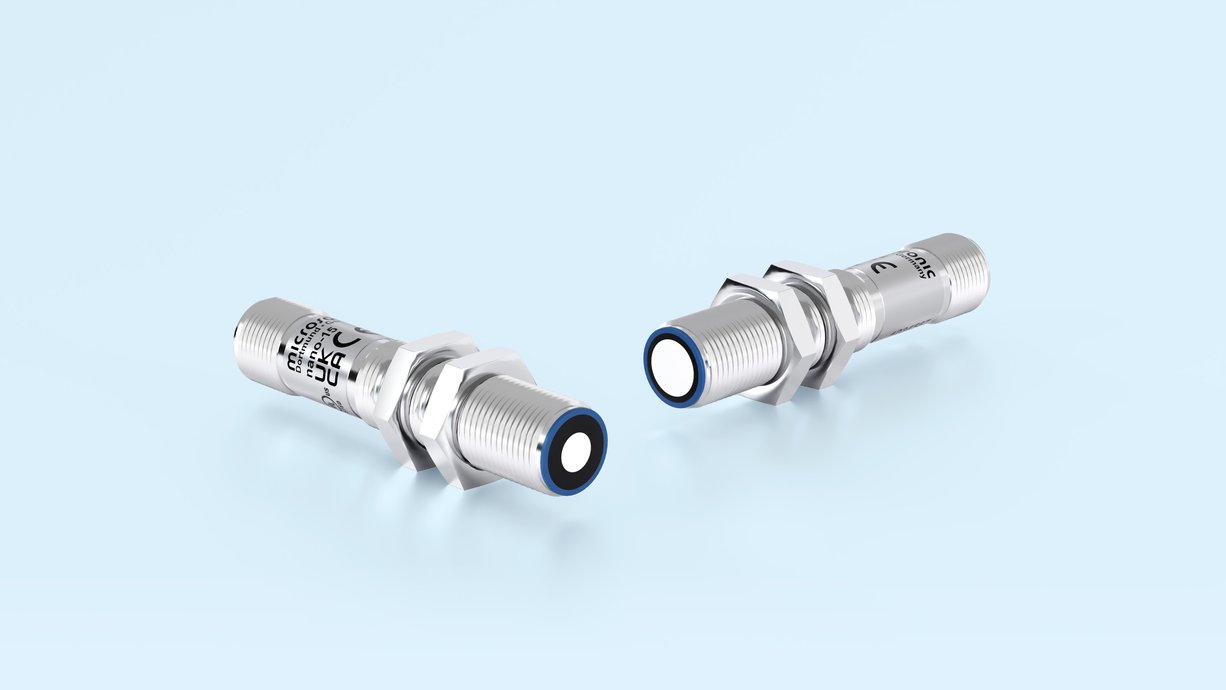

Auf dem Bild sind zwei nano Ultraschallsensoren mit zwei verschiedenen Tastweiten zu sehen

nano 超音波センサー

nano – 名前の由来は？プラグを含む長さがたったの55 mmで、市場で最も短いM12サイズの超音波センサです。

検知範囲
  • Symbolische Darstellung eines Ultraschallsensor mit einer Tastweite von 0,15 m.0.15 m
  • Symbolische Darstellung eines Ultraschallsensor mit einer Tastweite von 0,24 m.0.24 m
出力
  • Symbolische Darstellung 1 Push-Pull-Schaltausgang in pnp- und npn-Schaltungstechnik mit IO-Link-Schnittstelle
  • Symbolische Darstellung von einem Analogausgang
ねじスリーブ
センサーの詳細をダウンロード Sensor matrix

特徴

  • M12ねじスリーブの超音波センサ
  • プラグを含む全長はわずか55 mm
  • IOリンクインターフェース 新しい工業標準をサポート
  • スマートセンサポートフォリオ IO-Linkデバイス間の透明性の向上
  • 改善された温度補償機能により45秒以内にご使用環境に応じて調整
  • カナダと米国の安全規格に準拠したUL規格取得

基本情報

  • npnまたはpnpに対応するプッシュプルスイッチング出力1系統
  • 4-20 mAまたは0-10 Vのアナログ出力
  • 検知範囲に応じた2種類のモデルがあり20 mmから350 mmを測定可能
  • 2番ピンによりティーチイン可能
  • 分解能0.069 mm
  • 各種電圧ネットワークに対応するため動作電圧範囲10-30 V

sensor matrix

The sensor matrix provides an overview of the standard range of the nano sensor family. Select the desired operating range and available outputs by clicking on the matrix.

0.15 メートル0.15 メートル
0.24 メートル0.24 メートル
1 Schaltausgang IO-Link
1 Schaltausgang IO-Link
nano-15/CF
nano-24/CF
1 Analogausgang
1 Analogausgang
nano-15/CI
nano-24/CI
1 Schaltausgang IO-Link
1 Schaltausgang IO-Link
nano-15/CF
1 x Push-Pull IO-Link
nano-24/CF
1 x Push-Pull IO-Link
1 Analogausgang
1 Analogausgang
nano-15/CI
1 x analog 4-20 mA
nano-24/CI
1 x analog 4-20 mA

ハウジングの長さがわずか55 mm

nスイッチング出力仕様のnanoセンサは、M12ねじスリーブの超音波センサとしては市場で最も小さい商品です。アナログ出力仕様では長さが60 mmとなっております。nanoセンサは4ピンのM12丸型プラグを備え、ピン2によりティーチインを行います・

センサの温度補償

大幅な改善を行いました。センサが安定的に動作する温度に達するのは、電圧を加え始めてわずか45秒後です。自己発熱や設置条件による影響を補償することができます。これにより、電源投入した少し後や動作時の精度が向上しました。

nanoセンサシリーズ

2種類の出力と2種類の距離測定範囲がご利用いただけます:

Symbolische Darstellung 1 Push-Pull-Schaltausgang in pnp- und npn-Schaltungstechnik mit IO-Link-Schnittstelle1プッシュプルスイッチング出力、IO-Linkインタフェースを備えたpnpまたはnpn回路をお好みに応じてご選択
Symbolische Darstellung von einem Analogausgangアナログ出力1系統で、4-20 mAまたは0-10 V

With the internal alignment assistance

the sensors with Push-Pull switching output can be optimally aligned to the object during installation.

nano sensor using alignment assistance

スイッチング出力仕様のnanoセンサには、3種類の動作モードがあります:

  • 単一スイッチングポイント
  • 単一スイッチングポイント
  • ウィンドウモード

単一スイッチングポイントのティーチイン

  • 検知したい対象物 (1) をご希望の位置に配置
  • 2ピンを +UB に約3秒間接続
  • その後、再び2ピンを +UB に約1秒間接続
Teach-in of a switching point
スイッチングポイントのティーチイン
Teach-in of a two-way reflective barrier ultrasonic sensor
双方向反射バリアのティーチイン

双方向反射バリアのティーチイン

反射は固定

  • 2ピンを +UB に約3秒間接続
  • その後、再び2ピンを +UB に約10秒間接続

2つのスイッチングポイントがあるウィンドウモードの設定

  • 対象物をセンサから近い方の位置 (1) に配置
  • 2ピンに +UB を約3秒間、両方のLEDが点滅するまで接続
  • 対象物をセンサから遠い方の位置 (2) に配置
  • LED2が消灯するまで約1秒間、再び2ピンを +UB に接続
アナログ特性や2つのスイッチングポイントを持つウィンドウのティーチイン

アナログ出力の設定

  • 対象物をセンサから近い方の位置 (1) に配置
  • 2ピンを +UB に約3秒間、両方のLEDが点滅するまで接続.
  • 対象物をセンサから遠い方の位置 (2) に配置
  • 再び2ピンを +UB に約1秒間接続

NCC/NOC

アナログ出力の上昇/下降特性も2ピンにより設定できます。

緑色と黄色のLED

出力の状態を表し、マイクロソニック社のティーチインに対応しています。

IO-Link統合

プッシュプル出力を備えたセンサ向けバージョン1.1.2 nano超音波センサは、IO-Link機器間の透明性をより高めるスマートセンサプロファイルを備えておます。
