bks-6/12/CIU

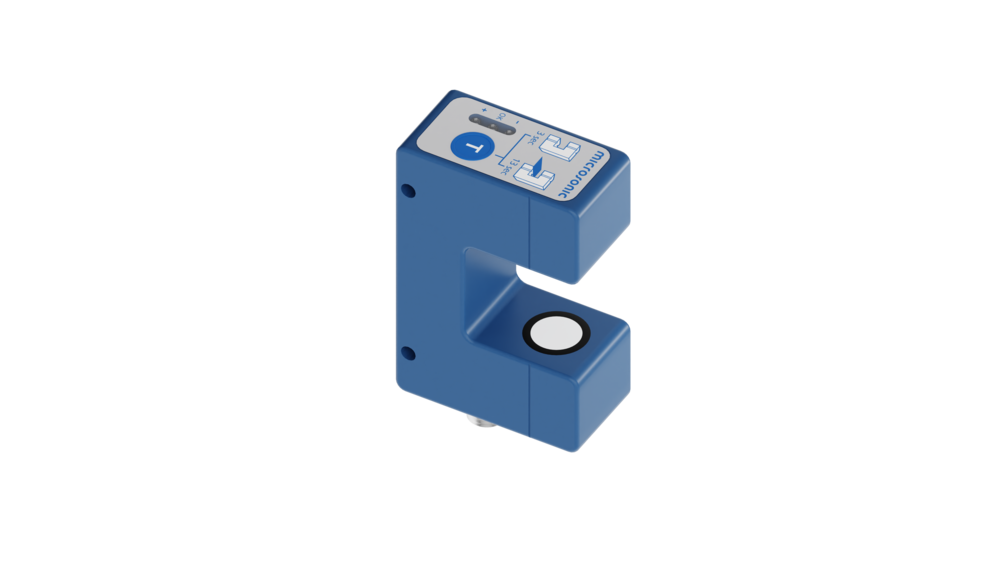

Foto vom bks Bahnkantensensor
Volglijst 0

Downloads

Pagina-inhoud als online catalogus

Download sensor als PDF

Documentatie

Gebruiksaanwijzing

CAD-gegevens

STEP

Goedkeuringen en certificaten

EU-conformiteitsverklaring UKCA-conformiteitsverklaring
  • 1 x analog 4-20 mA / 0-10 V 1 x analog 4-20 mA / 0-10 V
in de vorm van een vork
baankantendetectie
8 mm (±4 mm)
grotere vorkbreedte/-diepte

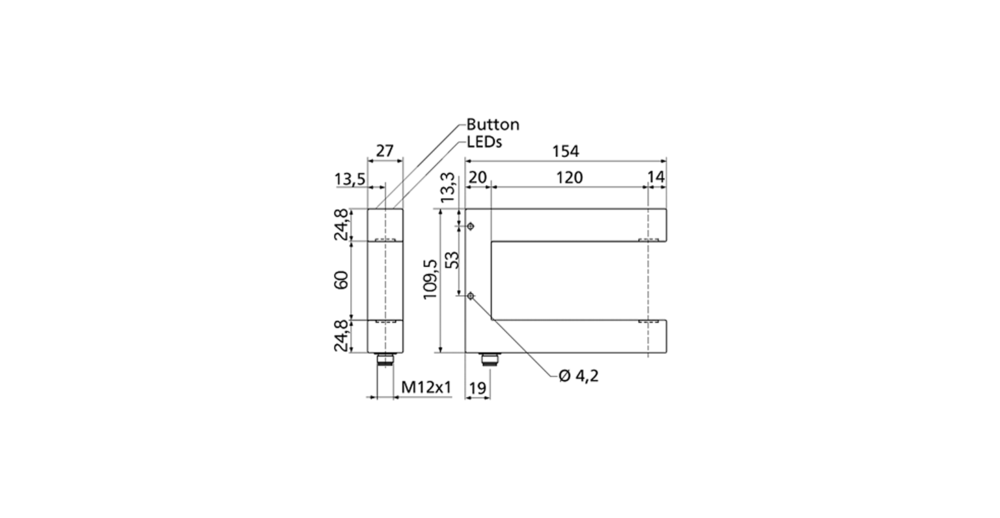

Technische gegevens - Mechanica

60 mm
120 mm

Ultrasoon-specifiek

Impulsbedrijf met amplitudeanalyse
200 kHz
7 mm vóór de zender en ontvanger
0,025 mm
± 0,1 mm bij constante omgevings bepalingen

Elektrische gegevens

20 V tot 30 V DC, ompoolbeveiligd
± 10 %
≤ 50 mA
5-polige, ronde M12-connector

Uitgangen

analoge uitgang
stroom: 4-20 mA / Spanning: 0-10 V, kortsluitvast
stijgend/dalend instelbaar
2 ms
< 300 ms

Ingangen

com-ingang
enable-ingang

beschrijving

gedeactiveerd: UE >9 V DC; geactiveerd: < UE < 4 V DC of control-ingang open

Behuizing

aluminium geanodiseerd
polyurethaanschuim, epoxyhars met glasaandeel
IP 65
+5° C tot +60° C
-40° C tot +85° C
190 g

Uitrusting/Bijzonderheden

1 taster
Teach-in via push-button
LCA-2 with LinkControl
nee
nee
1 x LED groen: middelste toestand, 2 x LED geel: afwijking vanaf het midden
grotere vorkbreedte/-diepte

Toebehoren

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
