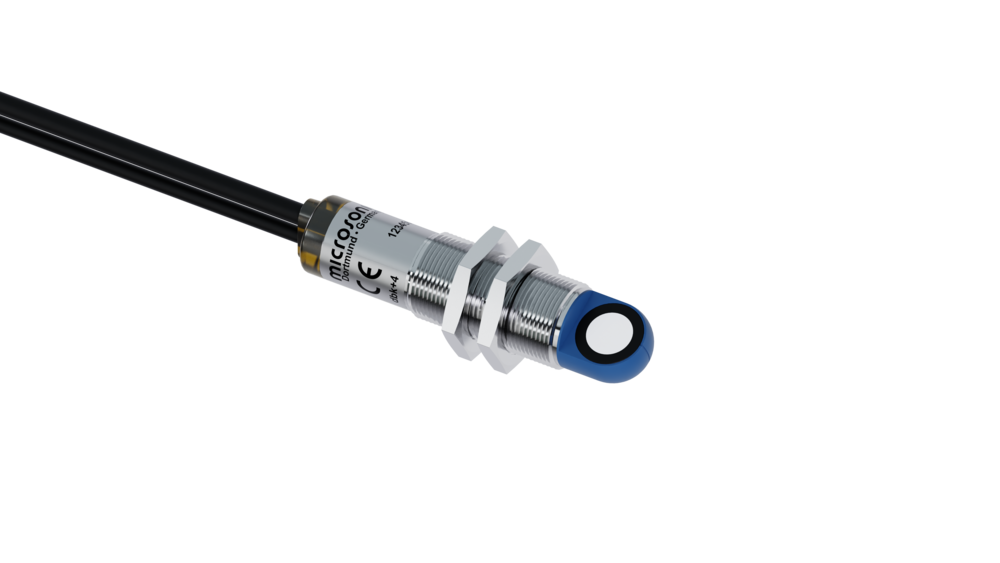

dbk+4/Empf/WK/3CDD/ M18
Downloads
Pagina-inhoud als online catalogus
Documentatie
CAD-gegevens
Goedkeuringen en certificaten
-
2 x pnp
cilindrisch M18 met radiaal geordende ultrasone transductor (90° hoekkop)
dubbelelaagdetectie
papier met gewicht van 20 g/m2 tot 2.000 g/m2, Washi,
gemetalliseerde materialen en folie tot 0,4 mm dik, zelfklevende folie, platen tot 0,3 mm, zeer fijn golfkarton, wafers, PCBs
gemetalliseerde materialen en folie tot 0,4 mm dik, zelfklevende folie, platen tot 0,3 mm, zeer fijn golfkarton, wafers, PCBs
ontvanger ultrasoon dubbelelaagdetectie
afstand tussen zender en ontvanger te kiezen
90° hoekkop
kabelaansluiting
afstand tussen zender en ontvanger te kiezen
90° hoekkop
kabelaansluiting
Technische gegevens - Mechanica
20 - 60 mm; optimal: 40 mm ± 3 mm
± 45° t.o.v. de loodlijn op de laag
Ultrasoon-specifiek
Impulsbedrijf met amplitudeanalyse
400 kHz
7 mm vóór de zender en ontvanger
Elektrische gegevens
20 V tot 30 V DC, ompoolbeveiligd
± 10 %
≤ 50 mA
2 m PUR-kabel, 7 x 0,14 mm2
PUR-kabel van 1,2 m met ronde M8-connector
Uitgangen
dubbelelaaguitgang
pnp: Imax = 200 mA (UB-2V)
sluiter/opener instelbaar, kortsluitvast
pnp: Imax = 200 mA (UB-2V)
sluiter/opener instelbaar, kortsluitvast
uitgang ontbrekende laag
pnp: Imax = 200 mA (UB-2V)
sluiter/opener instelbaar, kortsluitvast
pnp: Imax = 200 mA (UB-2V)
sluiter/opener instelbaar, kortsluitvast
< 500 µs in de trigger-mode, 2,5 ms in de free-run-mode
< 300 ms
Ingangen
NUL
NUL
NUL
reactietijd
tot de volgende flank in de trigger-mode, 2,5 ms in de free-run-mode
beschrijving
< -UB+18 V: logische 1; > -UB+13 V resp. besturingsingang open: logische 0
Behuizing
messing, vernikkeld, kunststof delen: PBT, PA
polyurethaanschuim, epoxyhars met glasaandeel
IP 65
+5° C tot +60° C
-40° C tot +85° C
100 g
15 Nm
Uitrusting/Bijzonderheden
NUL
working range selection via control inputs
Teach-in via control inputs
LCA-2 with LinkControl
Teach-in via control inputs
LCA-2 with LinkControl
1 x Duo-LED; groen: bedrijf / rood: dubbele laag / rood knipperend: ontbrekende laag
ontvanger ultrasoon dubbelelaagdetectie
afstand tussen zender en ontvanger te kiezen
90° hoekkop
kabelaansluiting
afstand tussen zender en ontvanger te kiezen
90° hoekkop
kabelaansluiting
