dbk+5/3BEE/M18 E+S
Downloads
Pagina-inhoud als online catalogus
Documentatie
CAD-gegevens
Goedkeuringen en certificaten
-
2 x npn
cilindrisch M18
dubbelelaagdetectie
papier met gewicht van 100 g/m2 tot 2.000 g/m2, plastic sheets en folie tot 5 mm dik*, zelfklevende folie, platen tot 2 mm*, golfkarton, wafers, PCBs (*: material-dependent)
afstand tussen zender en ontvanger kiesbaar
kabelaansluiting
kabelaansluiting

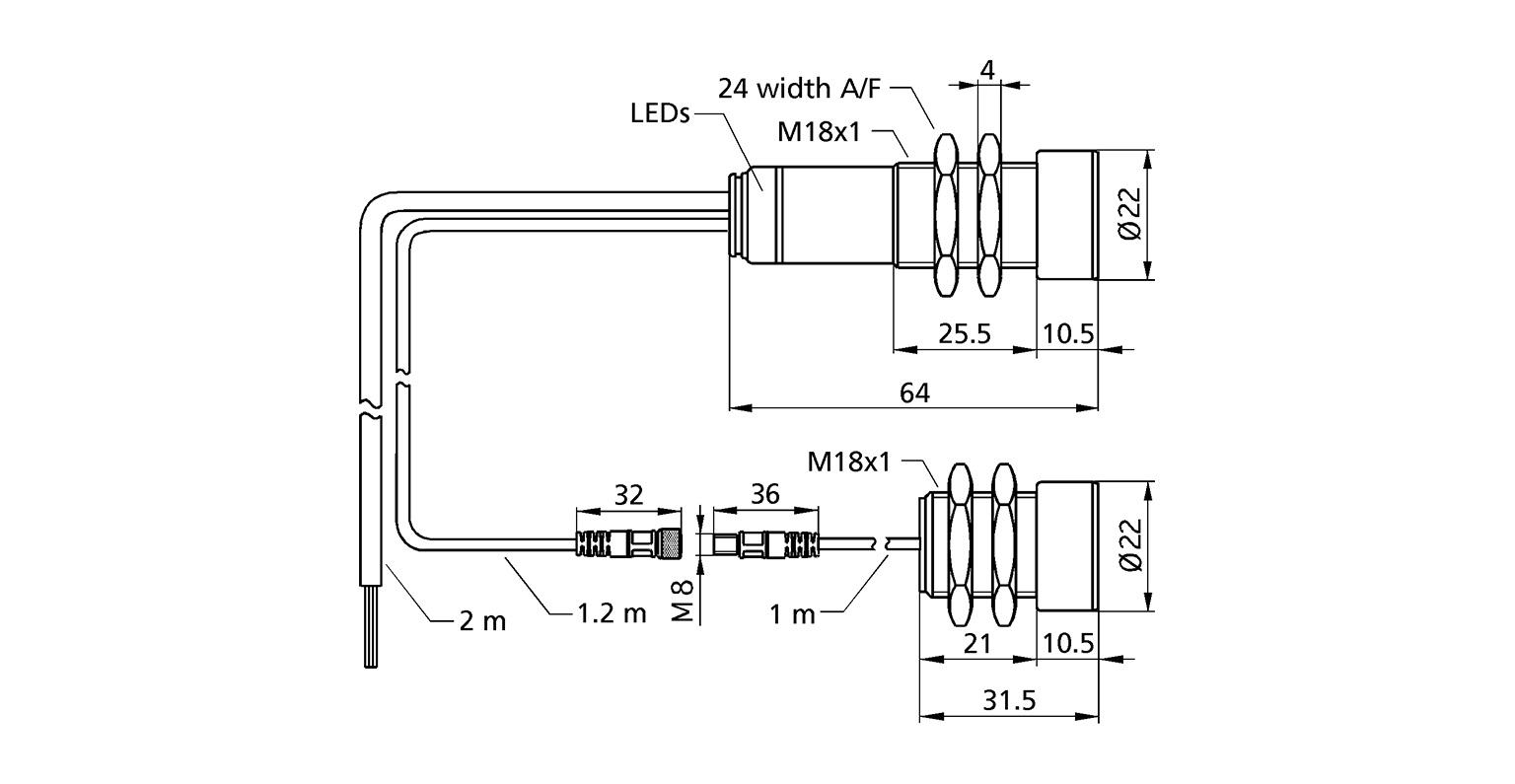

Technische gegevens - Mechanica
30 - 70 mm; optimal: 50 mm ± 3 mm
± 45° t.o.v. de loodlijn op de laag
Ultrasoon-specifiek
Impulsbedrijf met amplitudeanalyse
200 kHz
7 mm vóór de zender en ontvanger
Elektrische gegevens
20 V tot 30 V DC, ompoolbeveiligd
± 10 %
≤ 50 mA
2 m PUR-kabel, 7 x 0,14 mm2
aan de ontvanger: PUR-kabel van 1,2 m, aan de zender: PUR-kabel van 1 m met ronde M8-connector
Uitgangen
dubbelelaaguitgang
npn: Imax = 200 mA (-UB+2V)
sluiter/opener instelbaar, kortsluitvast
npn: Imax = 200 mA (-UB+2V)
sluiter/opener instelbaar, kortsluitvast
uitgang ontbrekende laag
npn: Imax = 200 mA (-UB+2V)
sluiter/opener instelbaar, kortsluitvast
npn: Imax = 200 mA (-UB+2V)
sluiter/opener instelbaar, kortsluitvast
< 500 µs im Trigger-Mode, 5,5 ms im Free-Run‐Mode
< 750 ms
Ingangen
NUL
NUL
NUL
reactietijd
tot de volgende flank in de trigger-mode, 5,5 ms in de free-run-mode
beschrijving
< -UB+18 V: logische 1; > -UB+13 V resp. besturingsingang open: logische 0
Behuizing
messing, vernikkeld, kunststof delen: PBT, PA
polyurethaanschuim, epoxyhars met glasaandeel
IP 65
+5° C tot +60° C
-40° C tot +85° C
160 g
15 Nm
enkele zender/ontvanger
Uitrusting/Bijzonderheden
NUL
Teach-in
LCA-2 met LinkCopy of LinkControl software
LCA-2 met LinkCopy of LinkControl software
1 x Duo-LED; groen: bedrijf / rood: dubbele laag / rood knipperend: ontbrekende laag
afstand tussen zender en ontvanger kiesbaar
kabelaansluiting
kabelaansluiting
