ews-100/M18/CD Set

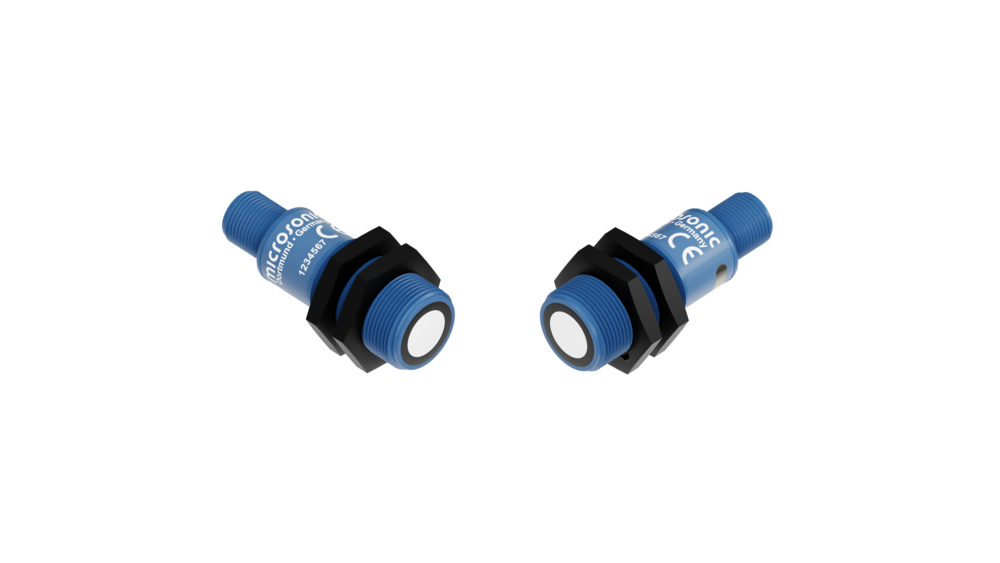

Bild von der ews Ultraschall-Einwegschranke mit Tastweite von 100 Metern ews-18/CD-Set
Volglijst 0

Downloads

Pagina-inhoud als online catalogus

Download sensor als PDF

Documentatie

Gebruiksaanwijzing

CAD-gegevens

SAT STEP IGS IPT PDF

Goedkeuringen en certificaten

EU-conformiteitsverklaring UKCA-conformiteitsverklaring
  • 1 x pnp 1 x pnp

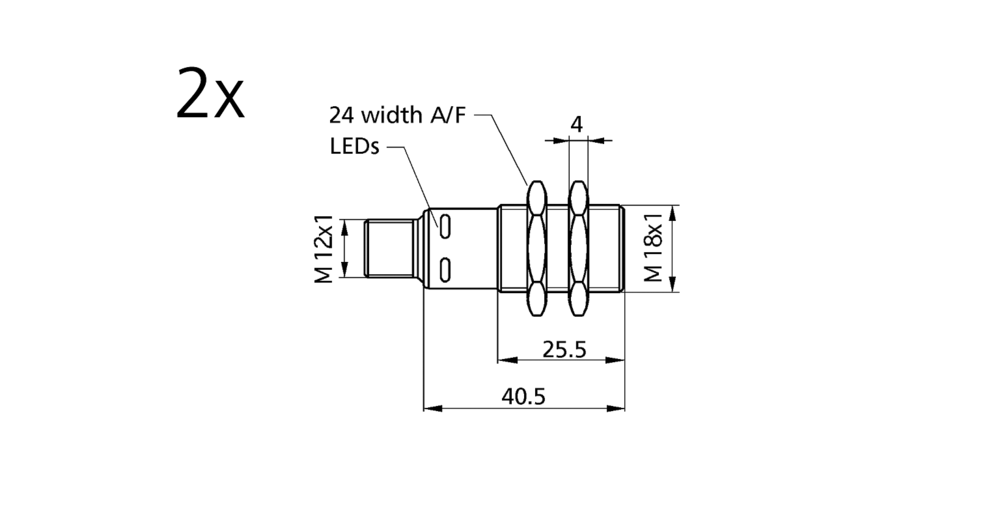

cilindrisch M18
eenwegfotocel
100 - 2.500 mm
Empfänger für Einweg-Ultraschall-Schranke
Sender für Einweg-Ultraschall-Schranke
UL Listed

Ultrasoon-specifiek

Transmitter-receiver pulse mode
200 kHz

Elektrische gegevens

10 V tot 30 V DC, ompoolbeveiligd
± 10 %
as emitter ≤ 50 mA, as receiver ≤ 25 mA
4-polige, ronde M12-connector

Uitgangen

schakeluitgang
pnp: Imax = 200 mA (UB-2V)
sluiter/opener instelbaar, kortsluitvast
200 Hz, with activated filter 50 Hz
5 ms, with activated filter 15 ms
< 300 ms

Ingangen

NUL
Teach-in input

Behuizing

ABS
IP 67
-25° C tot +70° C
-40° C tot +85° C
2 x 15 g
1 Nm
enkele zender/ontvanger

Uitrusting/Bijzonderheden

NUL
teach-in
LED green (transmitter and receiver: working), LED yellow (only receiver: switch status)
Empfänger für Einweg-Ultraschall-Schranke
Sender für Einweg-Ultraschall-Schranke
UL Listed

Toebehoren

KST4G-2/M12
KST4G-5/M12
KST4A-2/M12
KST4A-5/M12
