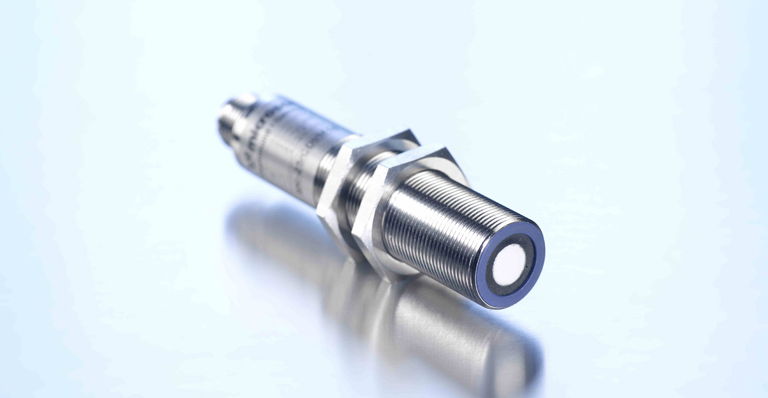

Archiefsensor
lpc-25/CDD/M18/E

Volglijst 0

Downloads

Pagina-inhoud als online catalogus

Download sensor als PDF

Documentatie

Gebruiksaanwijzing

CAD-gegevens

SAT STEP IGS IPT PDF

Goedkeuringen en certificaten

EU-conformiteitsverklaring
Neem contact op
  • 2 x pnp 2 x pnp
  • 350 mm 350 mm
30 - 350 mm

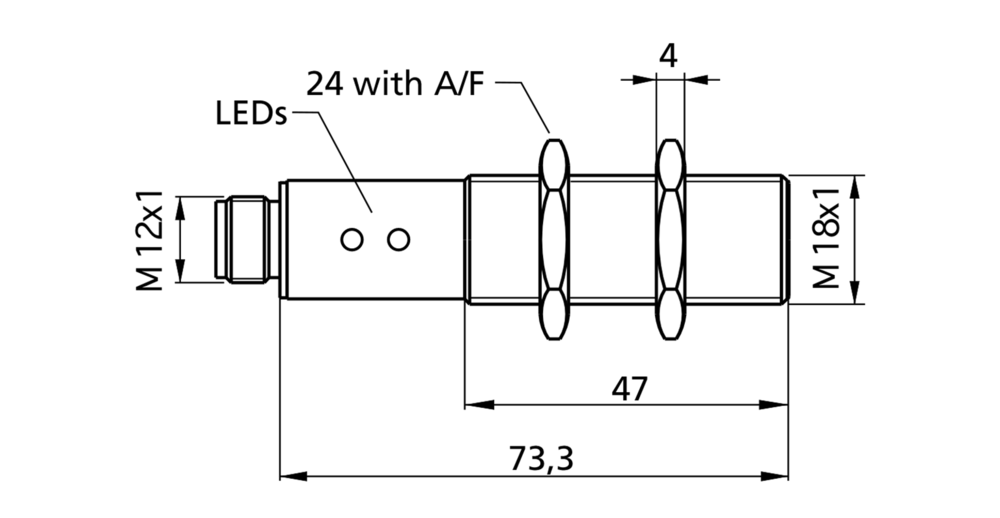

cilindrisch M18
naderingsschakelaar/reflexsensor
reflectiebarrière
venstermodus
uitvoering in roestvrij staal

Ultrasoon-specifiek

echo-looptijdmeting
320 kHz
30 mm
250 mm
350 mm
0,08 mm
± 0,15 %
± 1 % (temperatuurdrift intern gecompenseerd)

Elektrische gegevens

10 V tot 30 V DC, ompoolbeveiligd
± 10 %
≤ 40 mA
5-polige, ronde M12-connector

Uitgangen

schakeluitgang
pnp: Imax = 200 mA (UB-2V)
sluiter/opener instelbaar, kortsluitvast
schakeluitgang
pnp: Imax = 200 mA (UB-2V)
sluiter/opener instelbaar, kortsluitvast
2,0 mm
25 Hz
24 ms
< 300 ms

Ingangen

com-ingang
teach-in-ingang

Behuizing

roestvrij staal, kunststof delen: PBT
polyurethaanschuim, epoxyhars met glasaandeel
IP 67
-25° C tot +70° C
-40° C tot +85° C
43 g

Uitrusting/Bijzonderheden

ja
com-ingang
Teach-in via com input on pin 5
LCA-2 with LinkControl
ja
nee
2 x LED geel: schakeltoestand
uitvoering in roestvrij staal

Toebehoren

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
