pico+100/TF/I

Sensorafbeelding
Detectiezone

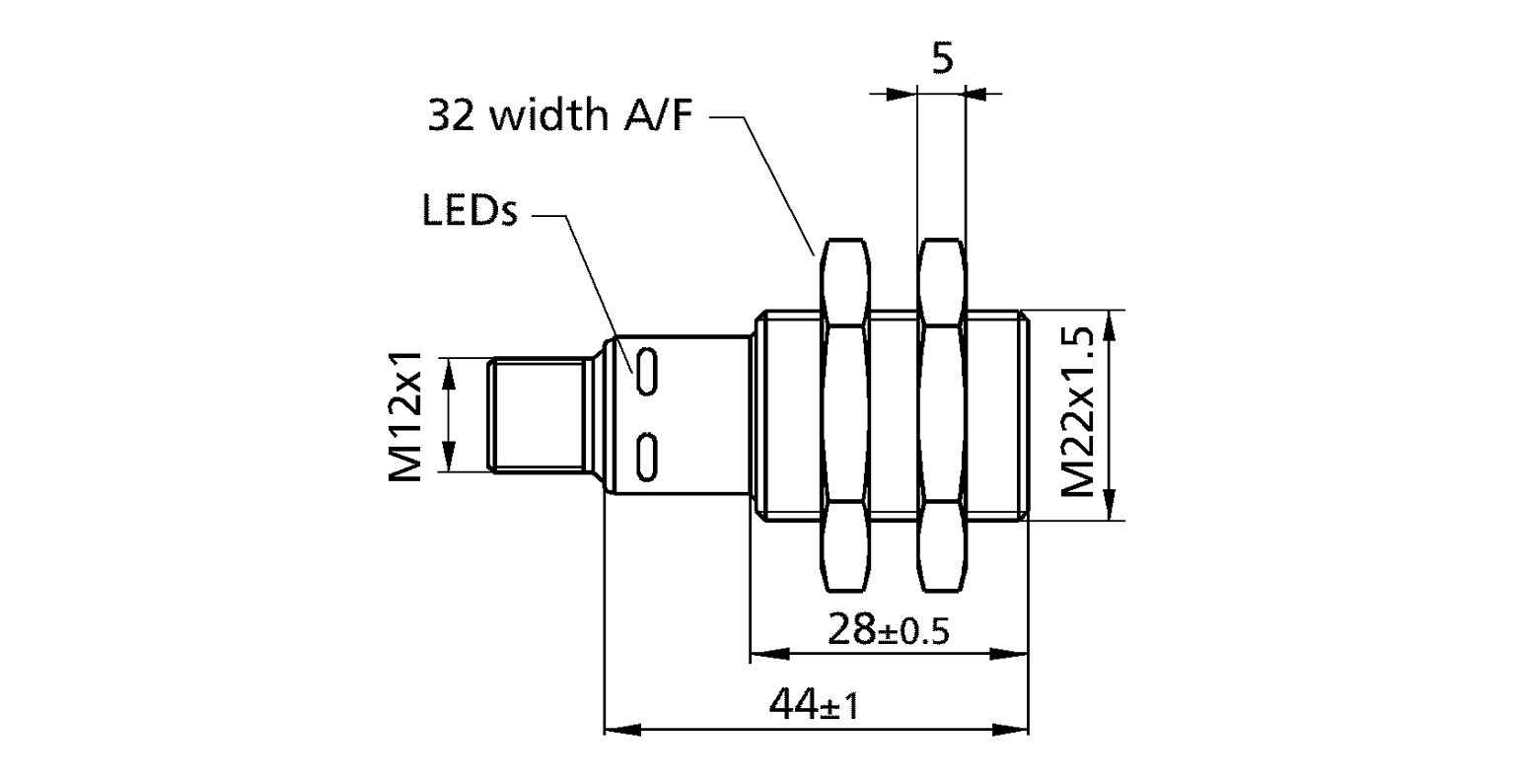

Schaaltekening

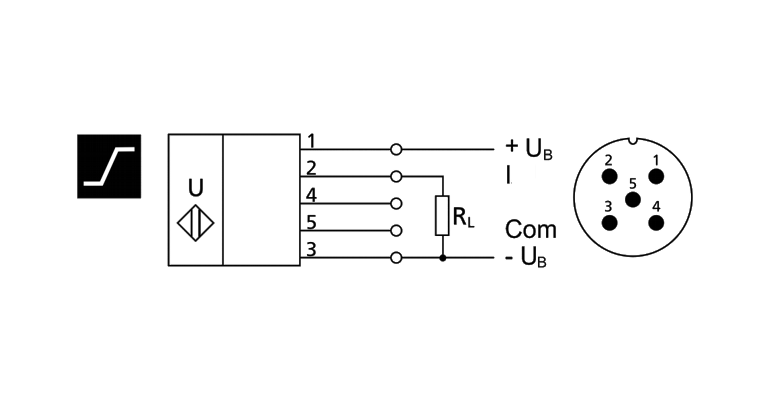

Pin-toewijzing
Volglijst 0

Downloads

Pagina-inhoud als online catalogus

Download sensor als PDF

Documentatie

Gebruiksaanwijzing

CAD-gegevens

SAT STEP IGS IPT PDF

Goedkeuringen en certificaten

EU-conformiteitsverklaring UKCA-conformiteitsverklaring
  • 1 x analoog 4-20 mA 1 x analoog 4-20 mA
  • 1.300 mm 1.300 mm
120 - 1.300 mm
cilindrisch M22
analoge afstandsmetingen
hohe Chemiebeständigkeit
PVDF-Gehäuse

Ultrasoon-specifiek

echo-looptijdmeting
200 kHz
120 mm
1.000 mm
1.300 mm
0,069 mm to 0,38 mm, depending on the analogue window
± 0,15 %
± 1 % (temperatuurdrift intern gecompenseerd)

Elektrische gegevens

10 V tot 30 V DC, ompoolbeveiligd
± 10 %
≤ 40 mA
5-polige, ronde M12-connector

Uitgangen

analoge uitgang
stroom: 4-20 mA
stijgend/dalend instelbaar
80 ms
< 300 ms

Ingangen

com-ingang
synchronisatie-ingang
teach-in-ingang

Behuizing

PVDF, PBT
met PTFE-folie bekleed, FFKM-O-ring
IP 67
-25° C tot +70° C
-40° C tot +85° C
30 g
1 Nm

Uitrusting/Bijzonderheden

ja
com-ingang
Teach-in via com input on pin 5
LCA-2 with LinkControl
ja
ja
1 x LED groen: bedrijf, 1 x LED geel: schakeltoestand
hohe Chemiebeständigkeit
PVDF-Gehäuse

Toebehoren

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
LCA-2
LCA-2 Koffer
