Archiefsensor
sks-15/CF
Downloads
Pagina-inhoud als online catalogus
Documentatie
CAD-gegevens
Goedkeuringen en certificaten
IO-Link
-
1 x Push-Pull
-
250 mm
20 - 250 mm
balkvormig
IO-Link
naderingsschakelaar/reflexsensor
reflectiebarrière
venstermodus
naderingsschakelaar/reflexsensor
reflectiebarrière
venstermodus
kleinste balkvormige constructie
smal geluidsveld
IO-Link
smal geluidsveld
IO-Link
Ultrasoon-specifiek
echo-looptijdmeting
380 kHz
20 mm
150 mm
250 mm
0,10 mm
± 0,15 %
± 1 % (temperatuurdrift intern gecompenseerd)
Elektrische gegevens
10 V tot 30 V DC, ompoolbeveiligd
± 10 %
≤ 30 mA

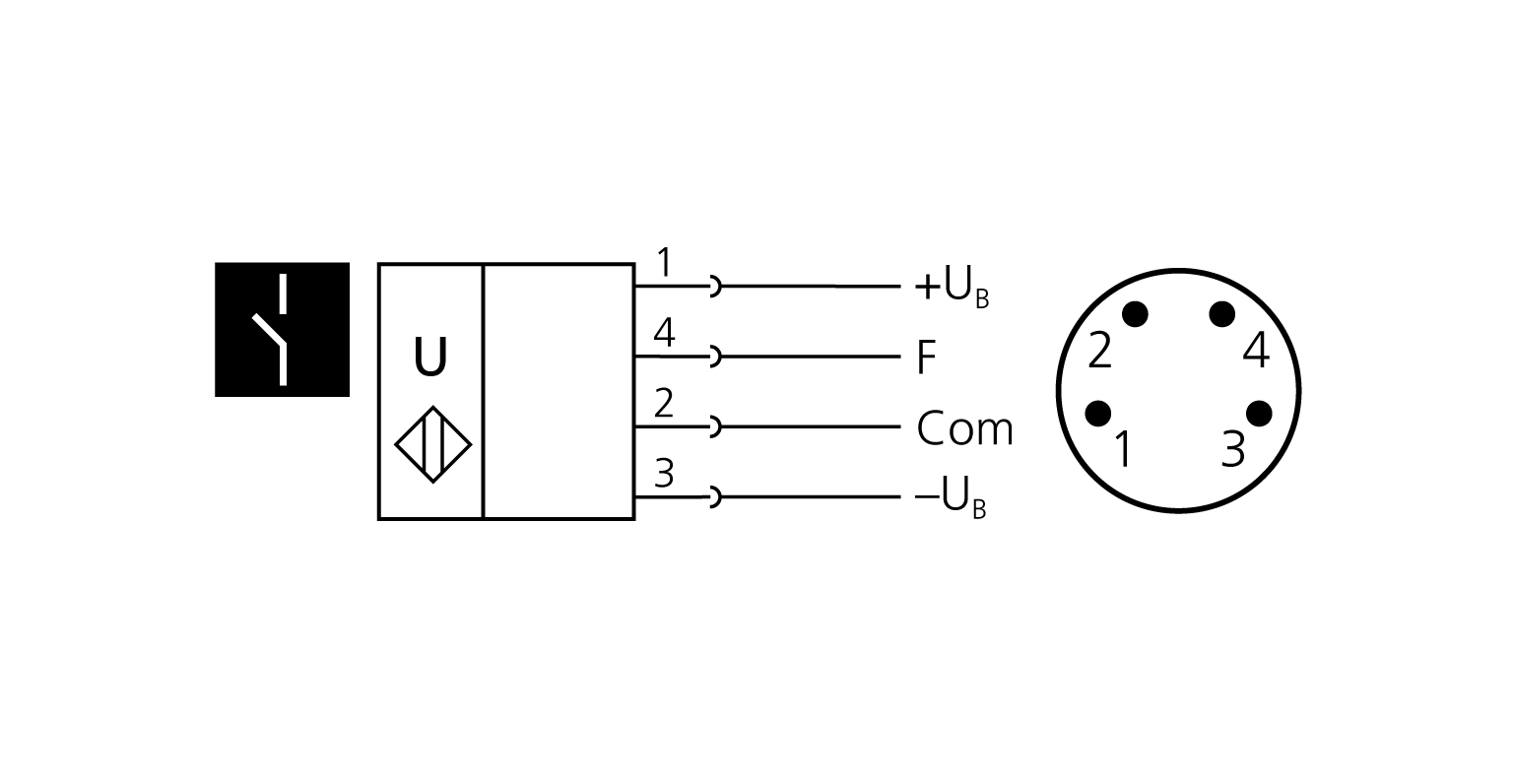

4-polige, ronde M8-connector
Uitgangen
schakeluitgang
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
2,0 mm
25 Hz
32 ms
< 300 ms
Ingangen
NUL

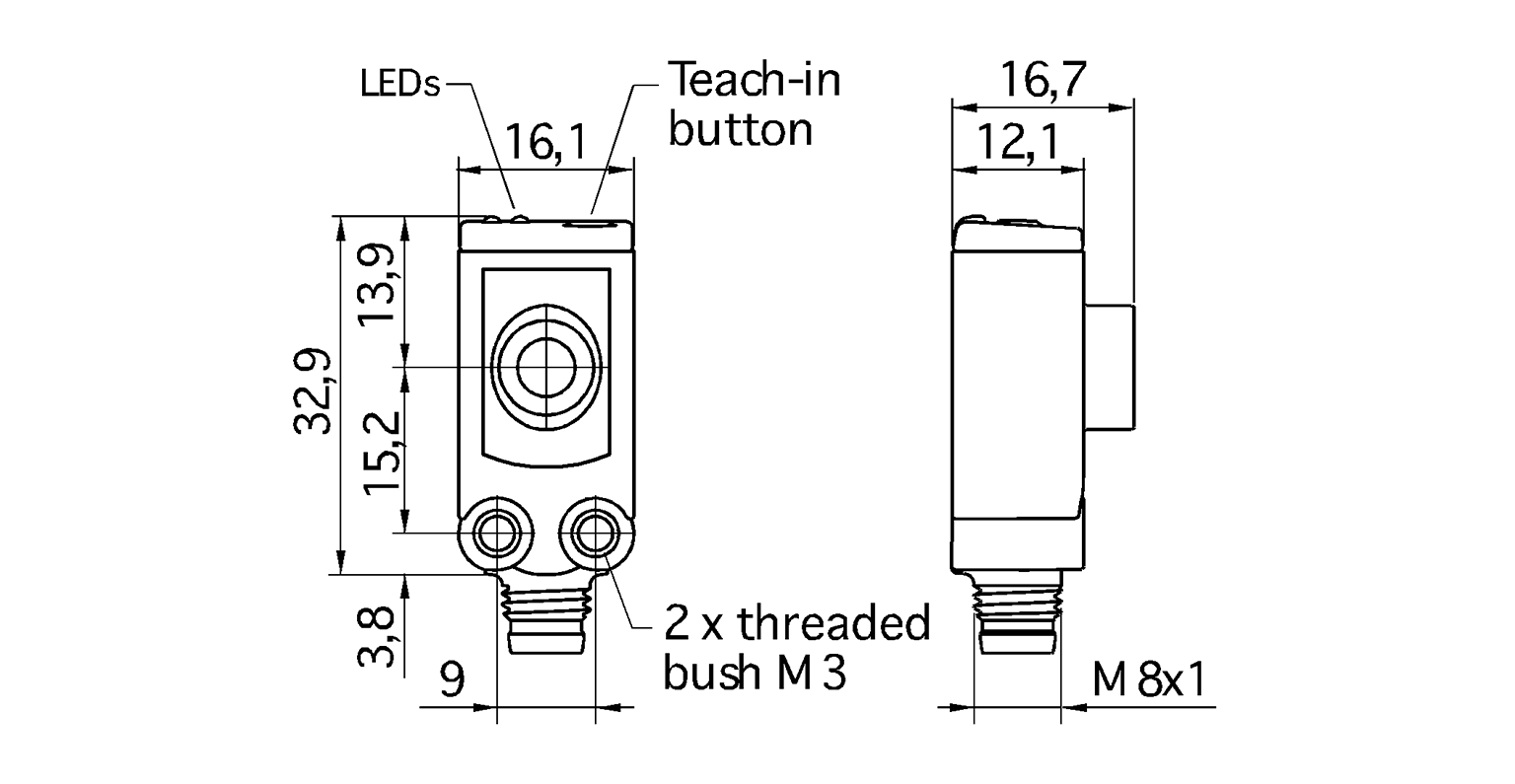

Behuizing
ABS
polyurethaanschuim, epoxyhars met glasaandeel
IP 67
-25° C tot +70° C
-40° C tot +85° C
8 g
Uitrusting/Bijzonderheden
ja
1 taster
Teach-in via push-button
IO-Link
IO-Link
nee
nee
1 x LED groen: bedrijf, 1 x LED geel: schakeltoestand
kleinste balkvormige constructie
smal geluidsveld
IO-Link
smal geluidsveld
IO-Link
IO-Link
sks-15/CF
sks-15/CF
ja
COM2 (38,4 kBaud)
8 ms
16 Bit, R, UNI16
Bit 0: Q1 schakeltoestand; Bit 1-15: afstandswaarde met een resolutie van 0,1 mm
detect point 1, return detect point 1, detect point 2, return detect point 2, NO/NC operation, filter, filter strength, temperature compensation, teach-in via button
teach detect point, teach detect point + 8 %, teach-in window mode detect point 1, teach-in window mode detect point 2, teach two way reflective barrier, load factory settings
IODD Versie 1.1
