sks-15/E

Sensorafbeelding
Detectiezone
Schaaltekening

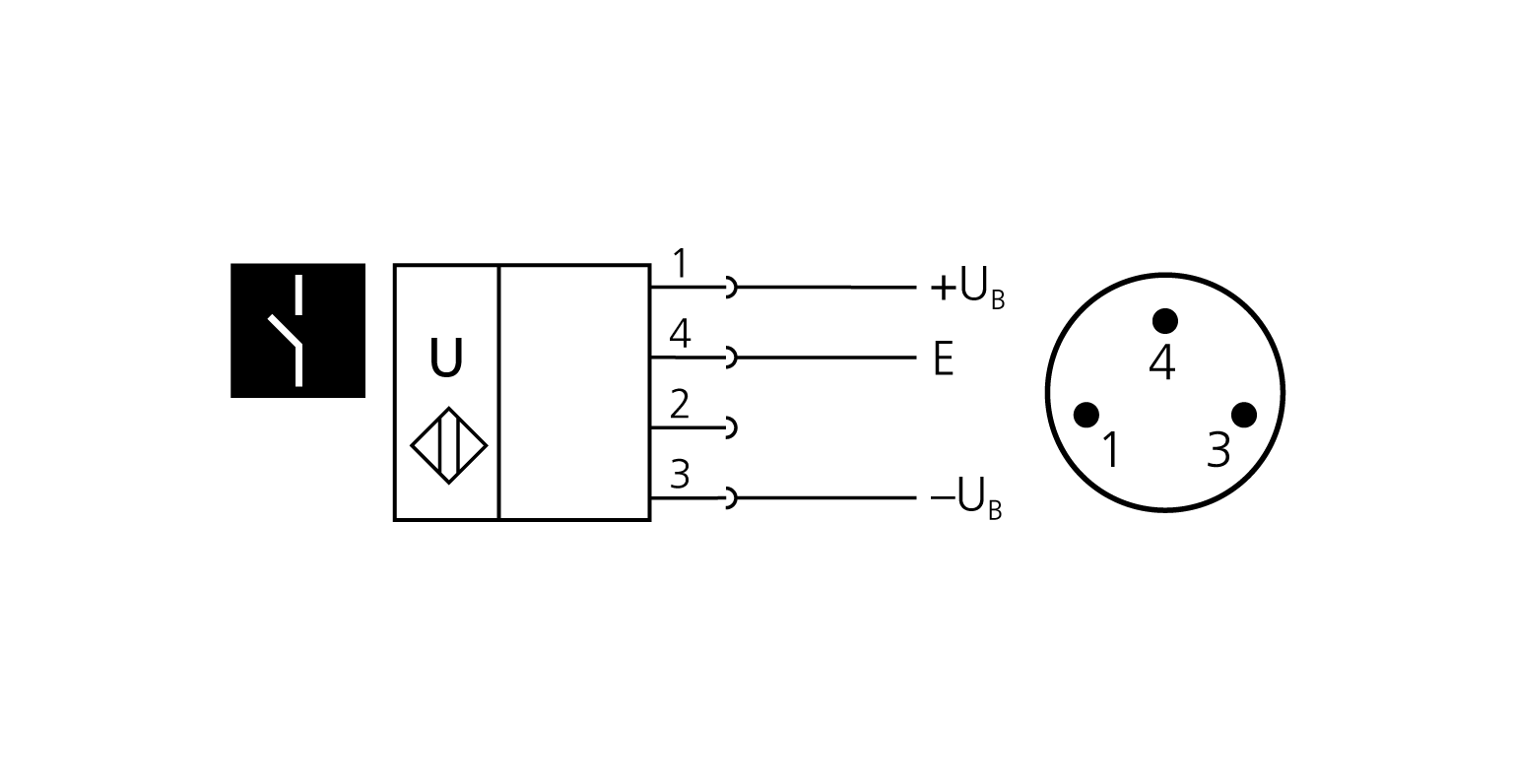

Pin-toewijzing
Volglijst 0

Downloads

Pagina-inhoud als online catalogus

Download sensor als PDF

Documentatie

Gebruiksaanwijzing

CAD-gegevens

SAT STEP IGS IPT PDF

Goedkeuringen en certificaten

EU-conformiteitsverklaring UKCA-conformiteitsverklaring
  • 1 x npn 1 x npn
  • 250 mm 250 mm
20 - 250 mm
balkvormig
naderingsschakelaar/reflexsensor
reflectiebarrière
venstermodus
kleinste quaderförmige Bauform
schlankes Schallfeld
UL Listed

Ultrasoon-specifiek

echo-looptijdmeting
380 kHz
20 mm
150 mm
250 mm
0,10 mm
± 0,15 %
temperatuurdrift 0,17 %/K

Elektrische gegevens

20 V tot 30 V DC, ompoolbeveiligd
± 10 %
≤ 25 mA
driepolige, ronde M8-connector

Uitgangen

schakeluitgang
npn: Imax = 200 mA (-UB+2V)
sluiter/opener instelbaar, kortsluitvast
2,0 mm
25 Hz
32 ms
< 300 ms

Behuizing

ABS
polyurethaanschuim, epoxyhars met glasaandeel
IP 67
-25° C tot +70° C
-40° C tot +85° C
8 g

Uitrusting/Bijzonderheden

nee
1 taster
Teach-in via push-button
nee
nee
1 x LED groen: bedrijf, 1 x LED geel: schakeltoestand
kleinste quaderförmige Bauform
schlankes Schallfeld
UL Listed

Toebehoren

KST3A-2/M8
KST3A-5/M8
KST3G-2/M8
KST3G-5/M8
SoundPipe sks1
