wms-25/RT/HV/M18E

Sensorafbeelding
Detectiezone

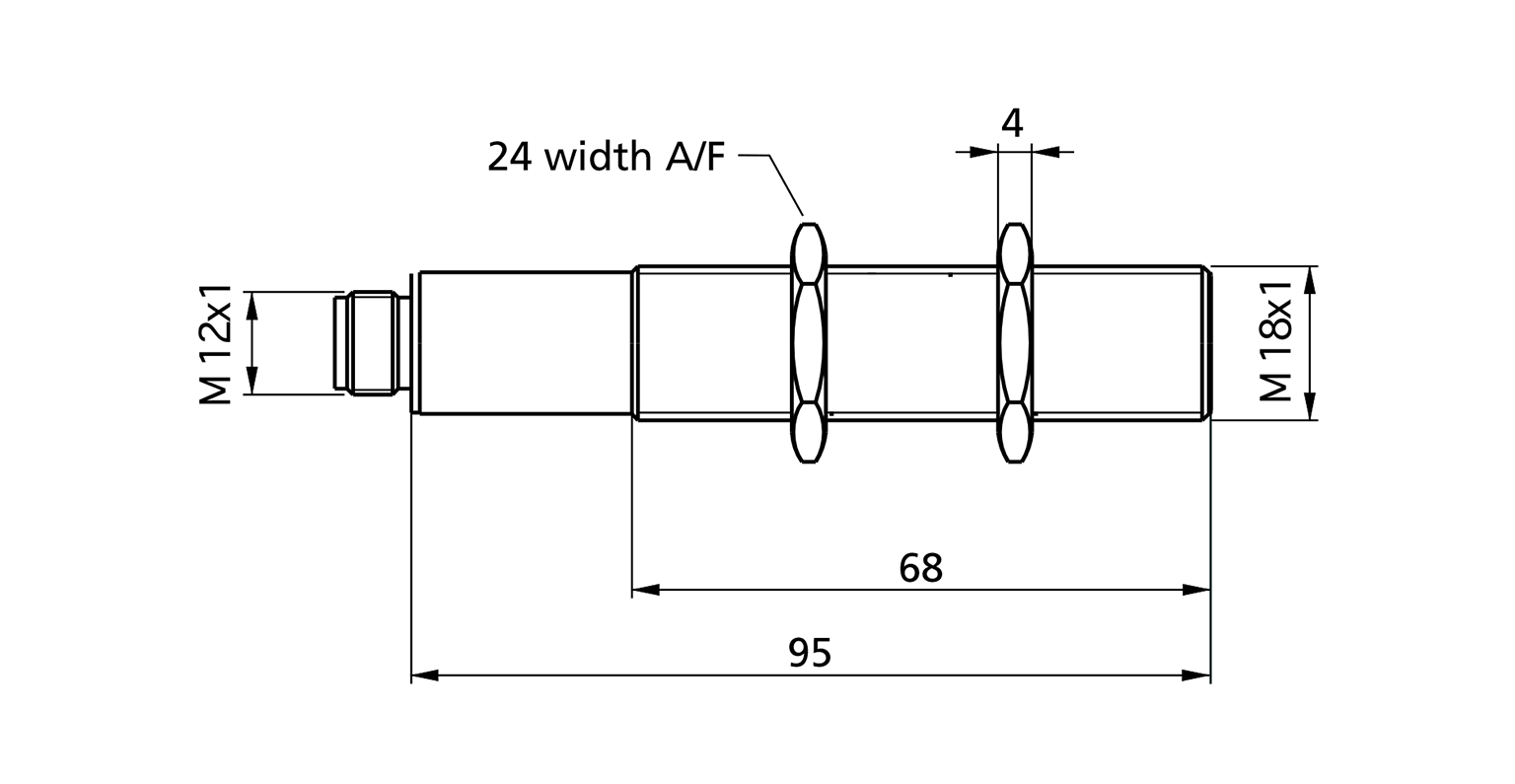

Schaaltekening
Pin-toewijzing
Volglijst 0

Downloads

Pagina-inhoud als online catalogus

Download sensor als PDF

Documentatie

Gebruiksaanwijzing

CAD-gegevens

SAT STEP IGS IPT PDF

Goedkeuringen en certificaten

EU-conformiteitsverklaring UKCA-conformiteitsverklaring
  • echo-uitgang echo-uitgang
  • 350 mm 350 mm
30 - 350 mm
cilindrisch M18
sensor voor analysetoestellen
uitvoering in roestvrij staal

Ultrasoon-specifiek

echo-looptijdmeting
320 kHz
30 mm
250 mm
350 mm
± 0,15 %
temperatuurdrift 0,17 %/K

Elektrische gegevens

10 V tot 30 V DC, ompoolbeveiligd
± 10 %
≤ 30 mA
4-polige, ronde M12-connector

Uitgangen

signaaluitgang echo
pnp: Imax = 10 mA (signaaluitgang eco)

Ingangen

signaalingang zender
8 ms

beschrijving

sturing door Open Collector (npn), IC ≥ 3 mA, UCE ≥ 30 V

Behuizing

roestvrij staal, kunststof delen: PBT
polyurethaanschuim, epoxyhars met glasaandeel
IP 65
-20° C tot +70° C
-40° C tot +85° C
80 g
15 Nm
wms-25/RT/HV/M18

Uitrusting/Bijzonderheden

nee
geen
nee
ja
ja
geen
uitvoering in roestvrij staal

Toebehoren

KST4A-2/M12
KST4A-5/M12
KST4G-2/M12
KST4G-5/M12
