dbk+4

Новейший вид ультразвукового контроля двойного листа. Три варианта датчиков: для гибкости монтажа.

Working ranges:

Standard: 20 g/m2 - 1.200 g/m2
Thin: <20 g/m2
Thick: >1.200 g/m2

Выходы:

Housing:

Скачать детали сенсора Матрица датчиков

Основные харкатеристики

3 управляющих входа fдля внешней настройки чувствительности материала, триггер и Teach-in
IO-Link интерфейсдля поддержки нового стандарта в промышленности
Teach-In опция например, для определения слипшихся листов пленки

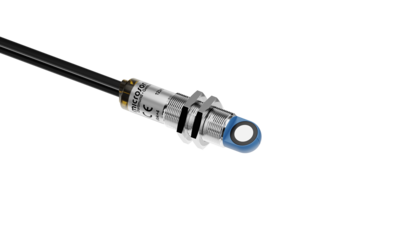

Исполнение с головкой 90° ля индивидуальных применений

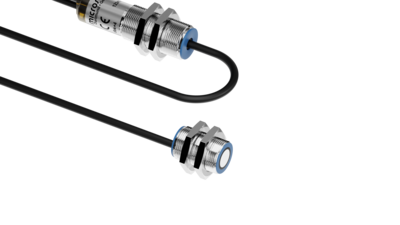

Вариант с внешним M18 приемным преобразователем
Варианты с очень компактными передатчиками и приемниками в резьбовой втулке M12

Конфигурация

Надежное обнаружение одинарных и двойных листов
Не нуждаются в режиме teach-in (plug and play)
Выход двойного листа или отсутствия листа
Рабочее расстояние между передатчиком и приемником выбирается от 20 до 60 мм
Опция "триггер" для применения на складских линиях
Настройка параметров через LinkControl

Sensor matrix

The sensor matrix gives an overview of the entire sensor family. Make your choice based on housing variants and sensor compentents and click in the matrix.

1 коммутационный выход

2 коммутационных выхода

3 коммутационных выхода

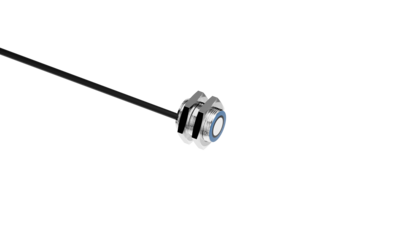

Ermitterdbk+4/Sender/M18/K1

Ermitterdbk+4/Sender/ M12/K1

1 коммутационный выход

2 x pnp

2 коммутационных выхода

2 x pnp

3 коммутационных выхода

Ermitter

обнаружения двух или более листов продукции, случайно слипшихся вместе

Ультразвуковой датчик посылает высокочастотные "пучки" импульсов, которые проходят через материал и улавливаются приемником с другой стороны. При прохождении звука, материал вибрирует. В результате этой вибрации, на приемник с другой стороны листов попадает очень слабая звуковая волна. Она улавливается приемником, и анализируется. Если сигнал проходит более чем через 2 листа,

то он настолько слаб, что уже не фиксируется приемником. dbk-4 определяет наличие двойных листов, одинарных или их отсутствия

Schematische Darstellung wie ein Doppelbogensensor funktioniert. — Принцип

Новый dbk-4 имеет 3 входа управления, с помощью которых могут быть выбраны 3 диапазона обнаружения. Стандартный рабочий диапазон охватывает удельный вес листового материала в диапазоне от 20 г/м2 до 1200 г/м2. Очень тонкие материалы, такие как бумага для печати с весом на единицу площади менее 20 г/м2, определяются с использованием "тонких" настроек.

"Толстые" настройки применяются для картонной тары и гофрированных карт. Изменение рабочих диапазонов могжет производиться без прекращения работы. Режим teach-in не требуется в таком случае. Если 3 входа контроля не задействуются, то dbk+4 работает в стандартном рабочем диапазоне. Таким образом, подходит для работы с очень широким спектром материалов.

Режим teach-in необходимо применять, когда ни один из 3 рабочих диапазонов не подходит для сканирования материала. Материал автонастраивается путем помещения одного листа для контроля сдвоенного. Управляющий вход С3 настраивается на верхний диапазон, не менее чем на 3 секунды. Неоднородный материал обязательно необходимо автонастроить, чтобы датчик dbk+4 смог обнаружить его. Успешная автонастройка отображается с помощью засветки зеленого светодиода, что означает, что датчик настроился на материал и готов к работе с ним. teach-in позволяет обнаруживать водяную пленку в слое клея, нанесенном на пластину.

Станки по прокатке стали
Производство машин и оборудования
Фальцевальные машины
Типографии
Производство солнечных батарей и печатных плат
Этикетки
CB производство
Sheet-printing machines

Рекомендуемое расстояние между передатчиком и приемником составляет 40 мм (или 20 мм с dbk+4 / M12/CD/M18 ER + S). При необходимости, этот интервал можно настроить в диапазоне от 20 до 60 мм. Для ввода в эксплуатацию, необходимо применять teach-in режим или программировать параметры с помощью системы Link Control.

Для бумаги и тонкой пленки, контроль двойного листа производится перпендикулярно материалу; его парусность не влияет на контроль. В случае гофрированных карт, тонкого листового металла, полупроводниковых пластин или толстых пластиковых пленок (например, кредитных карт), dbk+4 должен быть установлен под определенным углом наклона α к материалу.

Обнаружение тонких гофрированных пластин оптимально при угле наклона α ≥ 35 °, тонкого листового металла или толстой пластиковой пленки при 27 ° и полупроводниковых пластин под углом 11 °

dbk+4 работает на стандартных настройках в свободном режиме. Это означает, что dbk+4 циклически выполняет измерения с высокой скоростью. Без прерывания работы, рабочий диапазон можно изменить через режим автонастройки (teach-in), который активируется с помощью С1-С3 входов управления.

	C1	C2	C3
Standard	0	0	0
Thick	0	1	0
Thin	1	0	0
Teach-in-Mode	1	1	0
Teach-in	1	1	1

Если, с другой стороны, значение измеренной величины постоянно, то можно передавать внешним сигналу лишь присутствие или отсутствие листа, и выход будет переключаться как триггер (на выходе 1 или 0). Эта функция настраивается с помощью программного обеспечения LinkControl- Software.Возможен выбор между триггером по фронту и пороговым триггером. После выбора режима, управляющий вход С2 используется как выход триггера (TR).

	C1	C2	C3
Standard	0	tr	0
Thin	0	tr	1
Teach-in-Mode	1	tr	0
Teach-in	1	tr	1

Без прерывания текущей операции, можно изменить рабочий диапазон с помощью управляющего входа С3

Schematic diagram of the edge-triggered mode of a double-sheet control — Триггерный режим – контроль фронта сигнала

Триггерный режим – пороговый триггер

dbk+4 может полностью настраиваться с помощью программного обеспечения LinkControl. Для этого dbk+4 подключается к LCA-2 LinkControl адаптер.. Используя программное обеспечение LinkControl , LCA-2 соединяется с ПК с помощью USB кабеля.

Расстояние между передатчиком и приемником
Двойной лист - НО/НЗ контакты
Одиночный лист или отсутствие листа НО/НЗ контакты
Триггерный режим вкл/выкл
Триггер по фронту: по нарастанию/спаду
Пороговый триггер: высокий/низкий порог
Задержка включения для обнаружения двойного листа
Задержка выключения для обнаружения двойного листа
Пороговые значения для рабочих диапазонов

в версии 1.1.4. Ультразвуковые датчики dbk+4 ультразвуковой датчик контроля двойного листа оборудованы Smart Sensor Profile, который обеспечивает большую транспарентность между устройствами IO-Link.

охватывают любые монтажные положения

Стандартная модификация: приемник и вся измерительная часть находится в M18 резьбовой втулке, длиной всего 60,2 мм. Передатчик располагается в M18x21 мм резьбовой втулке и 2-контактным разъемом соединяется с приемником.
