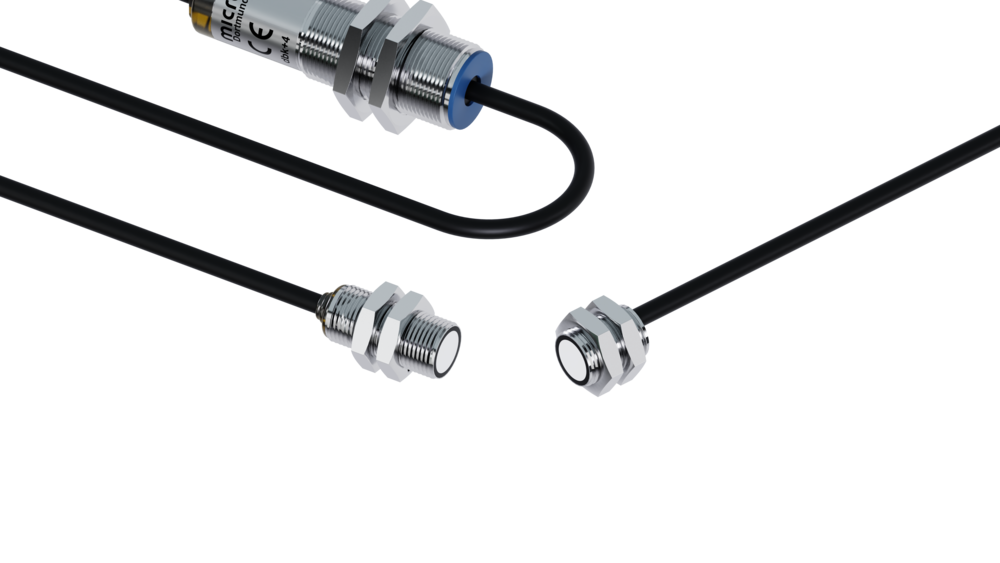

dbk+4/M12/3BEE/M18 E+S
-
2 x npn
圆柱形 M12, 换出超声换能器
双张控制器
单位面积重量20-600g/m2的纸张,和纸，合金层压板和厚达0.2mm的薄膜，自动粘附膜
发射器和接收器之间距离可以选择
换出超声换能器
M12
电缆连接
换出超声换能器
M12
电缆连接
技术数据 - 机械
20 - 40 mm; 最佳: 20 mm ± 2 mm
与垂直层面成± 45°
超声波特性
脉冲操作带有振幅估算
500 kHz
在发射器和接收器前方5mm
电气数据
9 - 30 V d.c.,反极性保护
± 10 %
≤ 50 mA
2 m PUR 电缆, 7 x 0.14 mm2
am Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder; zum ausgelagerten Empfangswandler: 1,2 m PVC-Kabel
输出量
双张npn输出: Imax = 200 mA (-UB+2V)
常开/常闭 ，可调节 ，短路保护
常开/常闭 ，可调节 ，短路保护
缺张npn输出： Imax = 200 mA (-UB+2V)
常开/常闭 ，可调节 ，短路保护
常开/常闭 ，可调节 ，短路保护
触发模式<500µs，自动运行模式为2.5ms
< 750 ms
输入
控制输入
控制输入
控制输入
reactietijd
直到下一个边沿到来进入触发模式，自动运行模式为2.5ms
描述
< -UB+6 V: 逻辑 1; > -UB+10 V或控制输入端开路: l逻辑 0
外壳
黄铜套管，镀镍的，塑料零件，PBT,PA
泡沫聚氨酯，玻璃填充的环氧树脂
IP 65
+5°C至 +60°C之间
-40°C 到 +85°C
160 g
M18: 15 Nm, M12: 3 Nm
单独的发射器/接收器
技术特点/特性
控制输入
working range selection via control inputs
Teach-in via control inputs
LCA-2 with LinkControl
Teach-in via control inputs
LCA-2 with LinkControl
1 x 双LED; 绿灯：工作/红灯：双张/红灯闪烁：缺张
发射器和接收器之间距离可以选择
换出超声换能器
M12
电缆连接
换出超声换能器
M12
电缆连接
