归档传感器

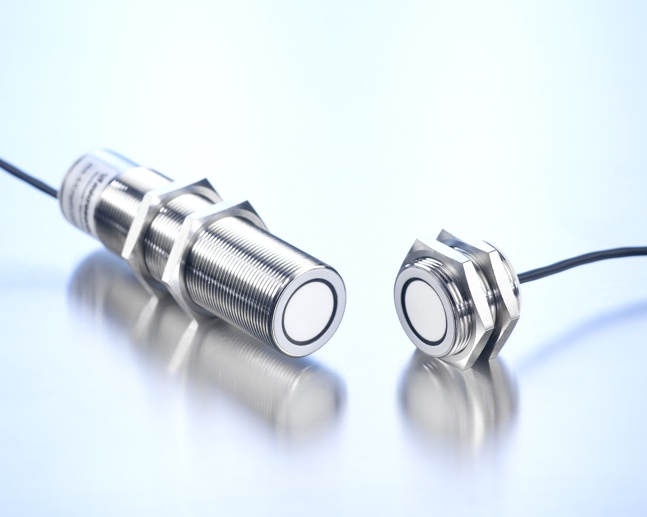

dbk-5/BDD/O/M30 E+S
技术数据 - 机械
50 mm ± 3 mm
与垂直层面成± 45°
超声波特性
脉冲操作带有振幅估算
200 kHz
在发射器与接收器前方7mm处
电气数据
20 - 30 V d.c.,反极性保护
± 10 %
≤ 45 mA
5芯M12接插件
在接收器端：1.2 m PVC 电缆，在发射器端：带2芯的接插头，防护等级IP20的1.2 m PVC电缆
输出量
双张pnp输出: Imax = 500 mA (UB-2V)
常闭, 短路保护
常闭, 短路保护
缺张pnp输出： Imax = 500 mA (UB-2V)
常闭,短路保护
常闭,短路保护
触发模式下5.5 ms
输入
控制输入
reactietijd
在触发模式下保持当前状态直到下一个边沿
描述
只是触发模式:
当控制输入端上升沿到来时(边沿从 -UB 变到 +UB, 脉宽≥ 1 ms）测量就开始了。在0.5ms响应时间后，所有的输出端依照读数设置。两种控制输出状态锁定直到下一个上升沿来临。
当控制输入端上升沿到来时(边沿从 -UB 变到 +UB, 脉宽≥ 1 ms）测量就开始了。在0.5ms响应时间后，所有的输出端依照读数设置。两种控制输出状态锁定直到下一个上升沿来临。
外壳
铜套，镀镍，塑料零件，PBT
泡沫聚氨酯，玻璃填充的环氧树脂
IP 65
+5°C至 +60°C之间
-40°C 到 +85°C
250 g
单独的发射器/接收器
技术特点/特性
不必要的
不必要的
1 x 双LED; 绿灯：工作/红灯：双张/红灯闪烁：缺张
