bks-3/CIU

Foto vom bks Bahnkantensensor

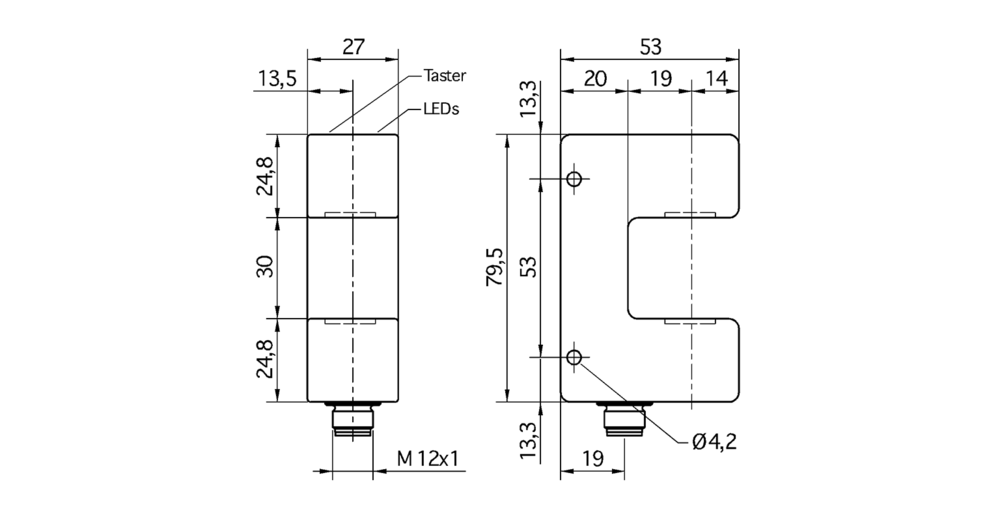

Gehäusezeichnung Ultraschall-Bahnkantensensor bks-3
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
  • 1 x analog 4-20 mA + 0-10 V 1 x analog 4-20 mA + 0-10 V
gabelförmig
Bahnkantenerfassung
8 mm (±4 mm)

Technische Daten - Mechanik

30 mm
33 mm

Ultraschall-spezifisch

Pulsbetrieb mit Amplitudenbewertung
200 kHz
0,025 mm
± 0,1 mm bei konstanten Umgebungsbedingungen

Elektrische Daten

20 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA

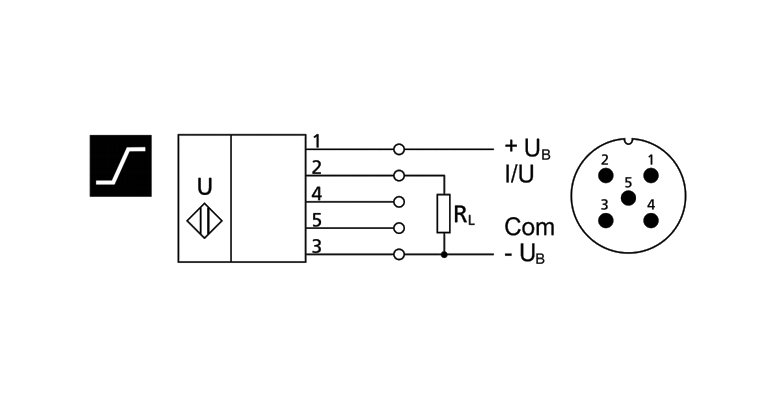

5-poliger M12-Rundsteckverbinder

Ausgänge

Analogausgang
Strom: 4-20 mA / Spannung: 0-10 V, kurzschlussfest
steigend/fallend einstellbar
2 ms
< 300 ms

Eingänge

Com-Eingang
Enable-Eingang

Steuerung

deaktiviert: UE >9 V DC; aktiviert: < UE < 4 V DC oder Control-Eingang offen

Gehäuse

Aluminium eloxiert
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
140 g
größere Gabelweite/-Tiefe

Ausstattung/Besonderheiten

1 Taster
Teach-in über Taster
LCA-2 mit LinkControl
nein
nein
1 x LED grün: Mittellage, 2 x LED gelb: Abweichung aus Mitte

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
LCA-2
LCA-2 Koffer

ZUBEHÖR

prev
next
KST5A-2/M12

KST5A-2/M12

Anschlusskabel mit 5-poliger M12 Winkeldose, Kabellänge 2 m
KST5A-5/M12

KST5A-5/M12

Anschlusskabel mit 5-poliger M12 Winkeldose, Kabellänge 5 m
KST5G-2/M12

KST5G-2/M12

Anschlusskabel mit 5-poliger M12 Kabeldose, Kabellänge 2 m
KST5G-5/M12

KST5G-5/M12

Anschlusskabel mit 5-poliger M12 Kabeldose, Kabellänge 5 m
LCA-2

LCA-2

Zur komfortablen Einstellung vieler microsonic-Sensorfamilien.
Der LinkControl-Adapter LCA-2 kann als Stand-Alone-Gerät zum Auslesen, Kopieren oder Schreiben von Sensorparametern genutzt werden. In Verbindung mit der LinkControl-Software dient er darüber hinaus u.a. zum komfortablen Einstellen der microsonic-Ultraschallsensoren am PC.
LCA-2 Koffer

LCA-2 Koffer

Set zur komfortablen Einstellung vieler microsonic-Sensorfamilien.
Inhalt:
LCA-2
- Adapter für Sensoren mit Kabelanschluss (lcs) inkl. Kabelklemme
- Adapter für Spannungsversorgung inkl. Kabelklemme
- Steckernetzteil 90-240VAC/24VDC, 625 mA, mit Anschlussleitung 2,5 m
- vier austauschbare AC-Stecker für die Verwendung in Europa, USA, Großbritannien und
Australien
- USB-A Male auf USB-B Male 1,5 m grau
- USB-Stick mit LinkControl Software
- Handbuch (Deutsch / Englisch)
