bks-3/CIU

Foto vom bks Bahnkantensensor
Lista di controllo 0

Download

Contenuto della pagina come catalogo online

Scarica sensore in PDF

Documentazione

Manuale utente

File CAD

SAT STEP IGS IPT PDF

Omologazioni e certificati

Dichiarazione di conformità UE Dichiarazione di conformità UKCA
  • 1 x analogico 4-20 mA + 0-10 V 1 x analogico 4-20 mA + 0-10 V
a forca
rilevamento di bordo banda
8 mm (±4 mm)

Dati tecnici - Meccanica

30 mm
33 mm

Specifico d'ultrasuoni

funzionamento ad impulsi con valutazione dell'ampiezza
200 kHz
0,025 mm
± 0,1 mm in condizioni ambientali costanti

Dati elettrici

20 V fino a 30 V DC, protetto contro inversioni di polarità
± 10 %
≤ 50 mA

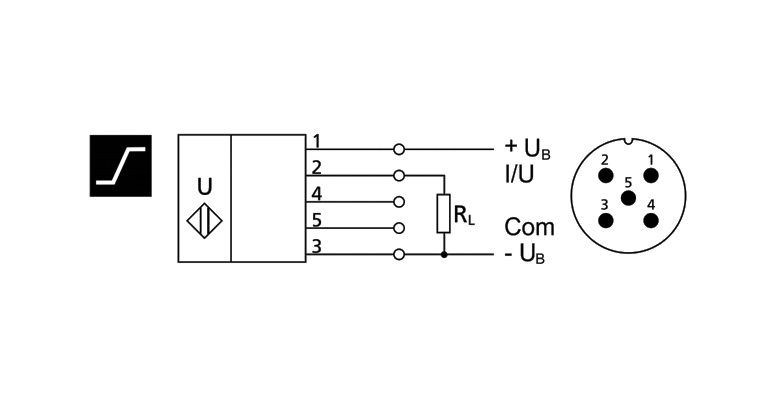

innesto circolare M12 a 5 poli

Uscite

uscita analogica
corrente: 4-20 mA / tensione: 0-10 V, protetto contro i cortocircuiti
ascendente/discendente selezionable
2 ms
< 300 ms

Entrate

ingresso com
ingresso enable

descrizione

disattivato UE >9 V DC; attivato < UE < 4 V DC oppure ingresso di controllo aperto

Custodia

alluminio anodizzato
poliuretano espanso, resine epossidiche con fibre di vetro
IP 65
+5° C fino a +60° C
-40° C fino a +85° C
140 g
maggiore larghezza/altezza della forca

Dotazione/Caratteristiche speciali

1 tasto
Teach-in via push-button
LCA-2 with LinkControl
no
no
1 x LED verde: posizione centrale, 2 x LED giallo: deviazione dalla posizione centrale

Accessori

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
LCA-2
LCA-2 Koffer

Sensori compatibili

prev
next
KST5A-2/M12

KST5A-2/M12

cable, 5 contacts, female angled connector M12, cable length 2 m
KST5A-5/M12

KST5A-5/M12

cable, 5 contacts, female angled connector M12, cable length 5 m
KST5G-2/M12

KST5G-2/M12

cable, 5 contacts, female cable connector M12, cable length 2 m
KST5G-5/M12

KST5G-5/M12

cable, 5 contacts, female cable connector M12, cable length 5 m
LCA-2

LCA-2

per la comoda regolazione di molte famiglie di sensori microsonic
LCA-2 Koffer

LCA-2 Koffer

Set per la comoda regolazione di molte famiglie di sensori microsonic.<br/>Contents:<br/>LCA-2<br/>- Adaptor for sensors with cable connection (lcs) incl. cable clamps<br/>- Adapter for power supply incl. cable clamps<br/>- Power supply 90-240VAC/24VDC, 625 mA, with 2,5 m cable<br/>- four exchangeable AC-plugs for use in Europe, USA, Great Britain and Australia<br/>- USB - cable A-plug to B-plug<br/>- USB stick with LinkControl software<br/>- Manual (German / English)
