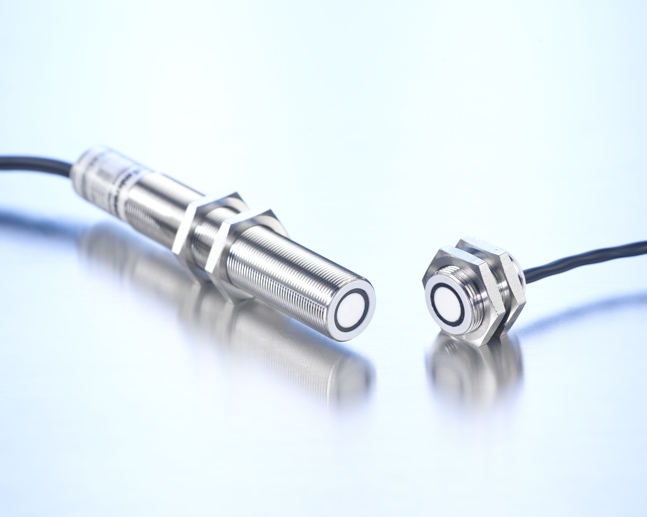

Archivsensor
dbk-4/BEE/O/M18 E+S
-
2 x npn
zylindrisch M18
Doppelbogenkontrolle
Papiere mit Grammaturen von 20 g/m2 bis 1.200 g/m2, metallkaschierte Bogen und Folien bis 0,4 mm Dicke, Selbstklebefolien, Bleche bis 0,3 mm, Feinstwellpappen

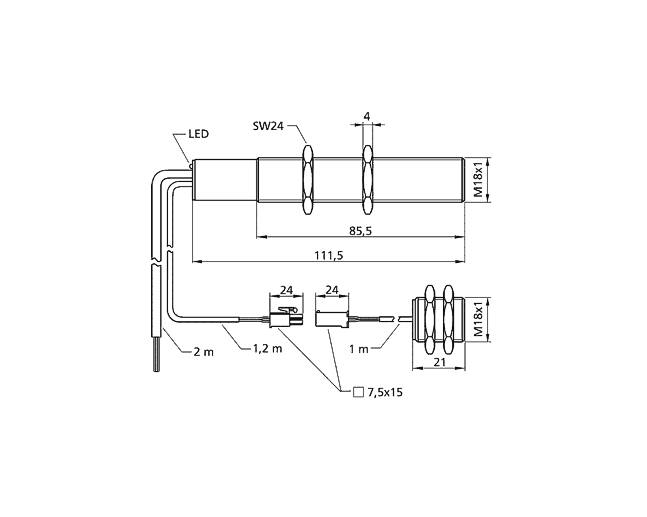

Technische Daten - Mechanik
40 mm ± 3 mm
± 45° aus der Lotrechten zum Bogen
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
400 kHz
7 mm jeweils vor Sender und Empfänger
Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 45 mA
2 m PVC-Kabel, 5 x 0,25 mm2
am Empfänger: 1,2 m PVC-Kabel, am Sender: 1 m PVC-Kabel mit 2-poligem Steckverbinder IP 20

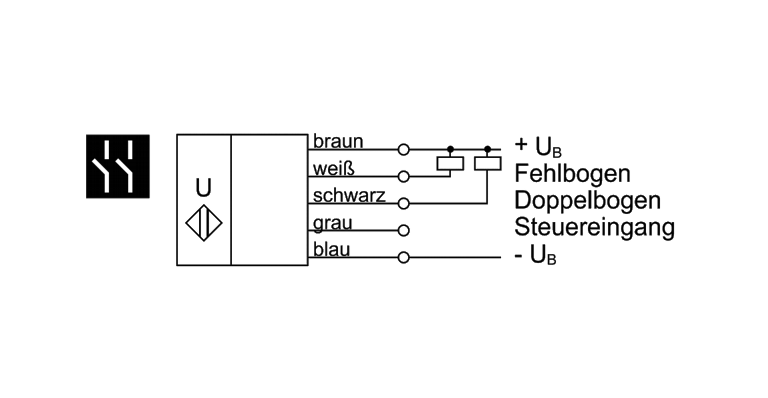

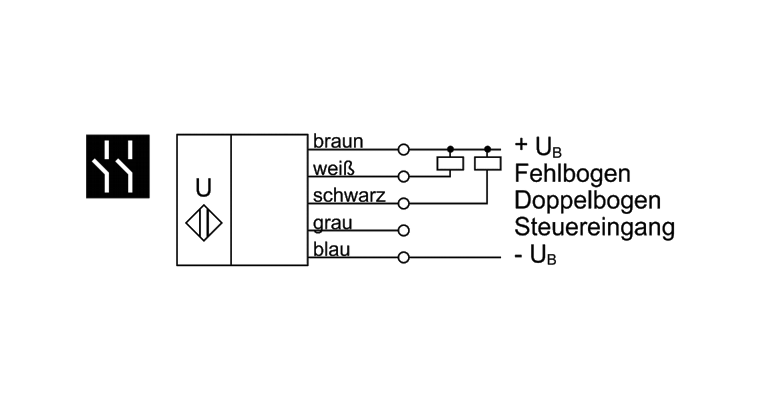

Ausgänge
Doppelbogenausgang
npn: Imax = 500 mA (-UB+2V)
Schließer, kurzschlussfest
npn: Imax = 500 mA (-UB+2V)
Schließer, kurzschlussfest
Fehlbogenausgang
npn: Imax = 500 mA (-UB+2V)
Öffner, kurzschlussfest
npn: Imax = 500 mA (-UB+2V)
Öffner, kurzschlussfest
0,5 ms im Trigger-Mode
Eingänge
Control-Eingang
Ansprechzeiten
Zustand eingefrohren bis zur nächsten Flanke im Trigger-Mode
Steuerung
Nur Trigger-Mode:
Mit fallender Flanke am Steuereingang (Flankenwechsel von +UB nach -UB, Impulsbreite ≥ 1 ms) wird eine Messung durchgeführt. Entsprechend dem Messergebnis werden nach der Ansprechzeit von 0,5 ms beide Ausgänge gesetzt. Die Zustände beider Schaltausgänge werden bis zur nächsten fallenden Flanke eingefroren.
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
320 g
15 Nm
einzelner Sender/Empfänger
Ausstattung/Besonderheiten
nicht erforderlich
nicht erforderlich
1 x Duo-LED; grün: Betrieb / rot: Doppelbogen / rot blinkend: Fehlbogen
