esf-1/15/CDF/A

IO-Link

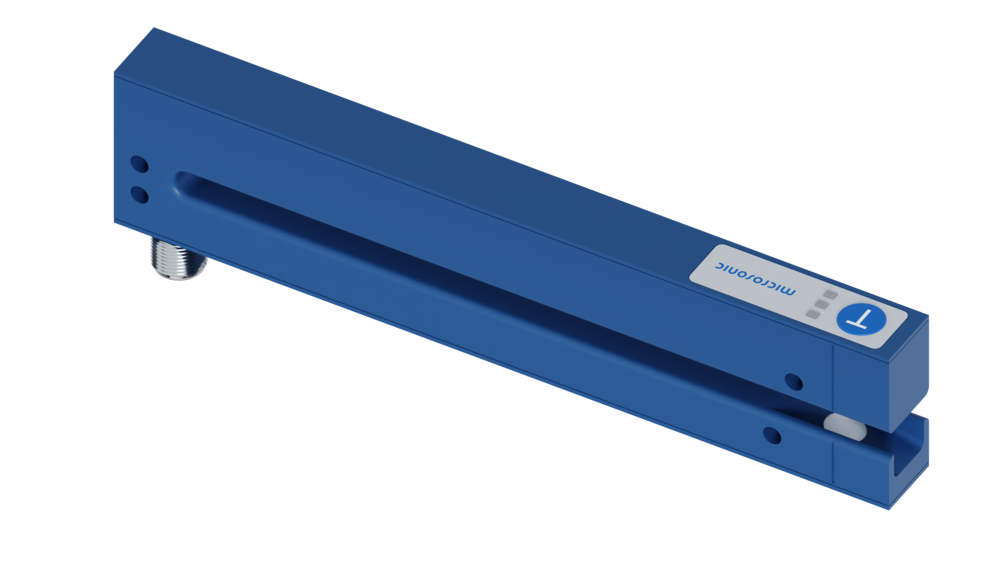

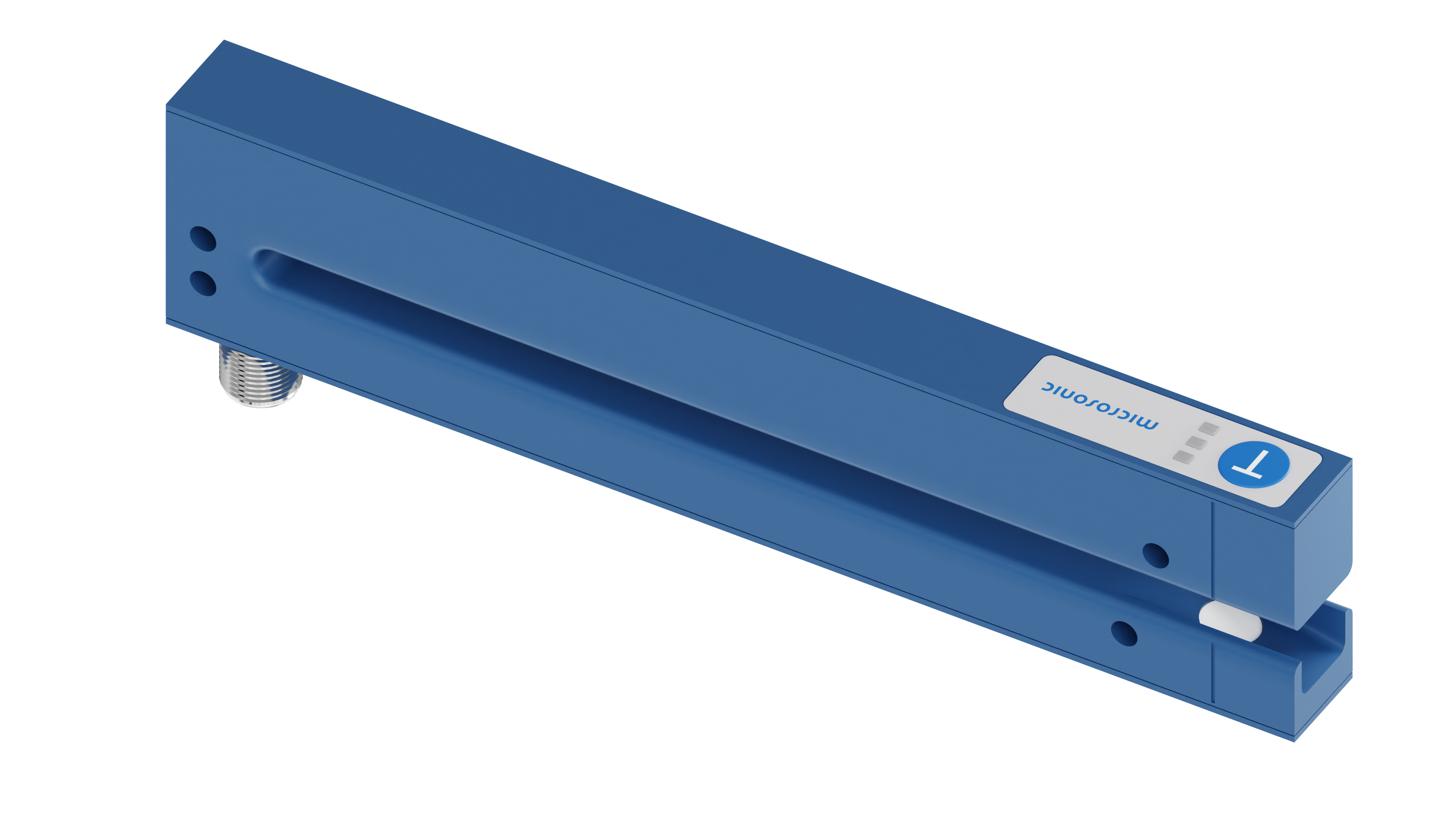

Bild vom esf-1-15 Ultraschall-Spleiß- und Etikettensensor
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

STEP PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung

IO-Link

IODD-Library IO-Link Begleitblatt
  • 1 x Push-Pull + 1 x pnp 1 x Push-Pull + 1 x pnp
gabelförmig
IO-Link
Etiketten-/Spleißerkennung
Bahnmaterial mit Grammaturen von < 20 g/m2 bis >> 400 g/m2, metallkaschiertes Papier und Folien bis 0,2 mm Dicke, Selbstklebefolien, Etiketten auf Trägermaterial
größere Gabelweite/-Tiefe
IO-Link
Smart Sensor Profile

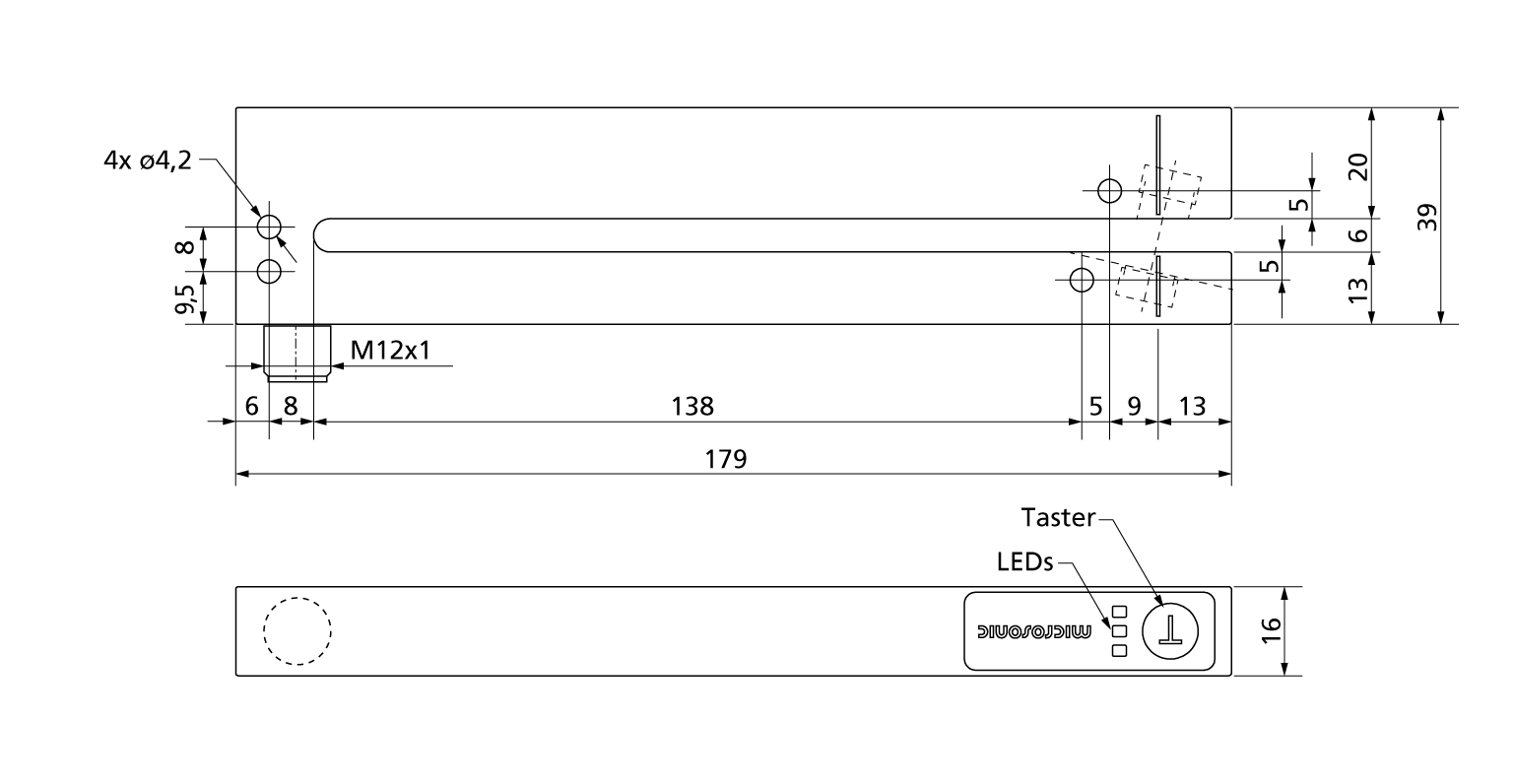

Technische Daten - Mechanik

6 mm
165 mm

Ultraschall-spezifisch

Pulsbetrieb mit Amplitudenbewertung
500 kHz

Elektrische Daten

20 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Schaltausgang
Etikett/Spleiß erkannt
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
Etikett/Spleiß erkannt
Bahnriss
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
300 µs bis 2,25 ms, abhängig vom Material
< 300 ms

Eingänge

Com-Eingang
Synchronisations-Eingang
Teach-in-Eingang

Gehäuse

Aluminium eloxiert
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
80 g

Ausstattung/Besonderheiten

1 Taster Com-Eingang
Teach-in und QuickTeach über Taster
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
IO-Link
ja
1 x LED grün: Betrieb, 1 x LED gelb: Schaltzustand Pin 4, 1 x LED rot: Schaltzustand Pin 2
größere Gabelweite/-Tiefe
IO-Link
Smart Sensor Profile

IO-Link

esf-1/15/CDF/A
16952
ja
COM2 (38,4 kBaud)
4 ms
32 Bit PDI
Bit 0: Ausgangszustand Pin 4; Bit 1: Ausgangszustand Pin 2; Bit 2: Bahnriss; Bit 8-15: Skala (Int. 8); Bit 16-31: Messwert (Int. 16)
SP1 Teach-in, SP2 Teach-in, Werkseinstellungen
Ja
IODD Version 1.1

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
LCA-2
LCA-2 Koffer

ZUBEHÖR

prev
next
KST5A-2/M12

KST5A-2/M12

Anschlusskabel mit 5-poliger M12 Winkeldose, Kabellänge 2 m
KST5A-5/M12

KST5A-5/M12

Anschlusskabel mit 5-poliger M12 Winkeldose, Kabellänge 5 m
KST5G-2/M12

KST5G-2/M12

Anschlusskabel mit 5-poliger M12 Kabeldose, Kabellänge 2 m
KST5G-5/M12

KST5G-5/M12

Anschlusskabel mit 5-poliger M12 Kabeldose, Kabellänge 5 m
LCA-2

LCA-2

Zur komfortablen Einstellung vieler microsonic-Sensorfamilien.
Der LinkControl-Adapter LCA-2 kann als Stand-Alone-Gerät zum Auslesen, Kopieren oder Schreiben von Sensorparametern genutzt werden. In Verbindung mit der LinkControl-Software dient er darüber hinaus u.a. zum komfortablen Einstellen der microsonic-Ultraschallsensoren am PC.
LCA-2 Koffer

LCA-2 Koffer

Set zur komfortablen Einstellung vieler microsonic-Sensorfamilien.
Inhalt:
LCA-2
- Adapter für Sensoren mit Kabelanschluss (lcs) inkl. Kabelklemme
- Adapter für Spannungsversorgung inkl. Kabelklemme
- Steckernetzteil 90-240VAC/24VDC, 625 mA, mit Anschlussleitung 2,5 m
- vier austauschbare AC-Stecker für die Verwendung in Europa, USA, Großbritannien und
Australien
- USB-A Male auf USB-B Male 1,5 m grau
- USB-Stick mit LinkControl Software
- Handbuch (Deutsch / Englisch)
