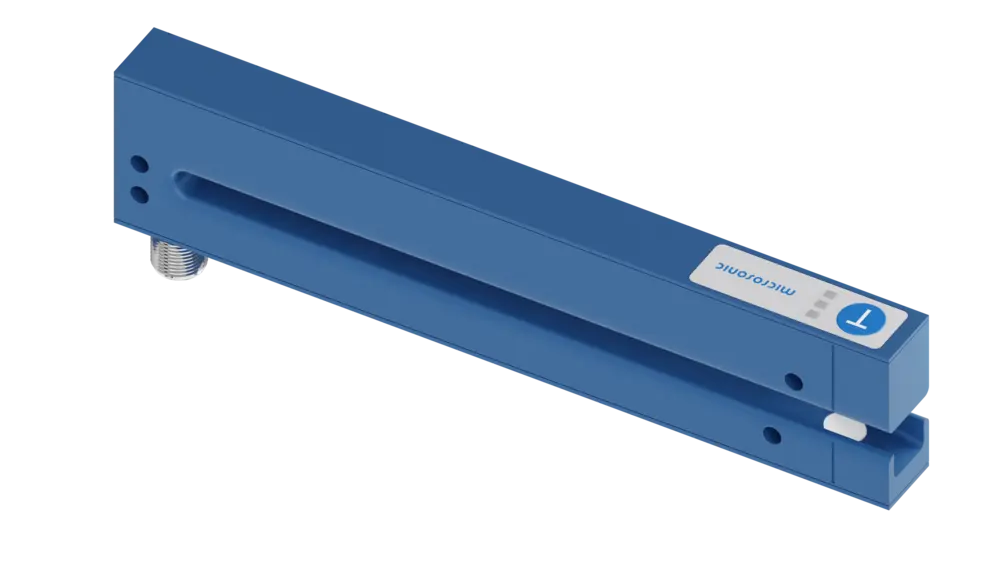

esf-1/15/CDF/A
Download
Contenuto della pagina come catalogo online
Documentazione
File CAD
Omologazioni e certificati
IO-Link
-
1 x Push-Pull + 1 x pnp
a forca
IO-Link
label/splice detection
label/splice detection
sheeting with weights of < 20 g/m2 up to >> 400 g/m2, metal-laminated sheets and films up to 0.2 mm thick, self-adhesive films, labels on backing material
größere Gabelweite/-Tiefe
IO-Link
Smart Sensor Profile
UL Listed
IO-Link
Smart Sensor Profile
UL Listed
Dati tecnici - Meccanica
6 mm
165 mm
Specifico d'ultrasuoni
funzionamento ad impulsi con valutazione dell'ampiezza
500 kHz
Dati elettrici
20 V fino a 30 V DC, protetto contro inversioni di polarità
± 10 %
≤ 50 mA
innesto circolare M12 a 5 poli
Uscite
uscita de commutazione
etichetta/impalmatura riconosciuta
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
chiusura/NC selezionable, protetto contro i cortocircuiti
etichetta/impalmatura riconosciuta
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
chiusura/NC selezionable, protetto contro i cortocircuiti
uscita de commutazione
etichetta/impalmatura riconosciuta
strappo di pista
pnp: Imax = 200 mA (UB-2V)
chiusura/NC selezionable, protetto contro i cortocircuiti
etichetta/impalmatura riconosciuta
strappo di pista
pnp: Imax = 200 mA (UB-2V)
chiusura/NC selezionable, protetto contro i cortocircuiti
300 µs up to 2,25 ms, dependent on the material
< 300 ms
Entrate
ingresso com
ingresso di sincronizzazione
ingresso teach-in
ingresso di sincronizzazione
ingresso teach-in
Custodia
alluminio anodizzato
poliuretano espanso, resine epossidiche con fibre di vetro
IP 65
+5° C fino a +60° C
-40° C fino a +85° C
80 g
Dotazione/Caratteristiche speciali
1 tasto <br/>ingresso com
Teach-in and QuickTeach via push-button
Teach-in via com input on pin 5
LCA-2 with LinkControl
IO-Link
Teach-in via com input on pin 5
LCA-2 with LinkControl
IO-Link
no
1 x LED verde: in funzione, 1 x LED giallo: stato di commutazione pin 4, 1 x LED rosso: stato di commutazione pin 2
größere Gabelweite/-Tiefe
IO-Link
Smart Sensor Profile
UL Listed
IO-Link
Smart Sensor Profile
UL Listed
IO-Link
esf-1/15/CDF/A
16952
sì
COM2 (38,4 kBaud)
4 ms
32 Bit PDI
Bit 0: initial state Pin 4; Bit 1: initial state Pin 2; Bit 2: web break; Bit 8-15: scale (Int. 8); Bit 16-31: measured value (Int. 16)
Identification, switched output, add-ons, temperature compensation, operation
SP1 Teach-in, SP2 Teach-in, factory settings
sì
Versione IODD 1.1
