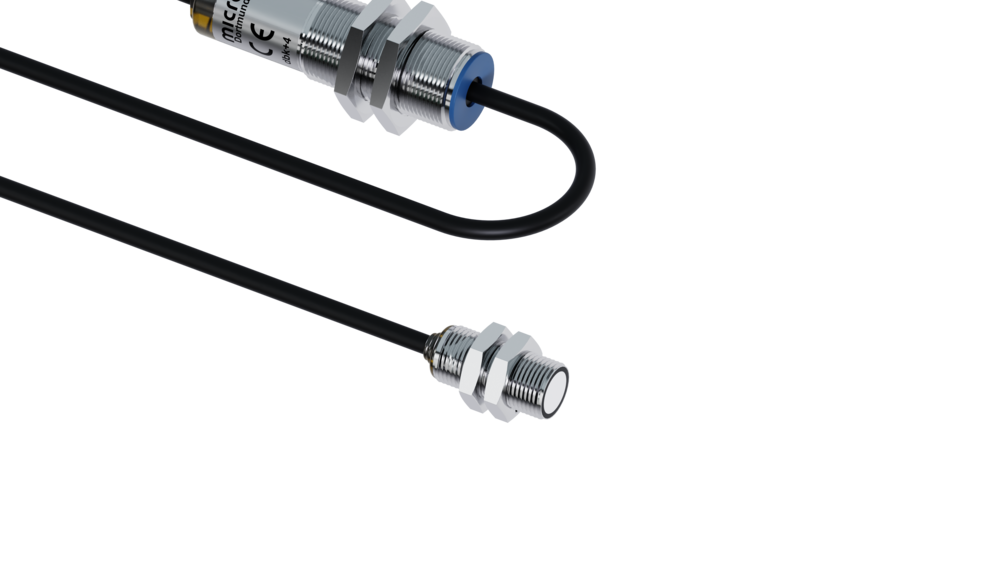

dbk+4/Empf/M12/3CDD/ M18

Name: dbk+4/Empf/M12/3CDD/ M18
Brand: microsonic
SKU: dbk+4/Empf/M12/3CDD/ M18

Recordar para comparación de sensores

Lista de seguimiento 0

Descargas

2 pnp

Diseñocilíndrico M12 con transductor ultrasónico externo

Modo de operacióncontrol de dos hojas

rango de trabajopapeles con pesos superficiales específicos de 20 g/m² a 600 g/m², Washi, hojas metalizadas y láminas de hasta de 0,2 mm de espesor, láminas autoadhesivas

Caracteristicas principalesreceptor para control ultrasónico de dos hojas
distancia seleccionable entre emisor y receptor
transductor ultrasónico externo
M12
conexión de cable

Datos técnicos - Mecánica

distancia de montaje entre receptor y emisor20 - 40 mm; óptimo: 20 mm ± 2 mm

desviación angular admisible± 45° de la perpendicular a la hoja

Específico ultrasónico

Procedimiento de medidamodo de impulso con valoración de amplitudes

Frecuencia ultrasónica500 kHz

Zona ciega5 mm resp. delante del emisor y receptor

Datos eléctricos

Tensión de trabajo U_B20 V hasta 30 V CC, a prueba de polarización inversa

Ondulación residual± 10 %

Consumo propio≤ 50 mA

Modo de conexióncable de PUR de 2 m, 7 x 0,14 mm²

línea del emisorcable de PUR de 1 m con enchufe M8 al emisor, cable de PVC de 1,2 m al receptor externo

Salidas

Salida 1salida dos hojas
pnp: I_máx = 200 mA (UB-2V)
cierre/apertura ajustable, cortocircuitable

Salida 2salida hoja faltante
pnp: I_máx = 200 mA (U_B-2V)
cierre/apertura ajustable, cortocircuitable

Retardo de reacción< 500 µs en modo trigger, 2,5 ms en modo free-run

Retardo de disponibilidad< 300 ms

Entradas

Entrada 1entrada de control

Entrada 2entrada de control

Entrada 3entrada de control

retardo de reacción

AusschaltverzÃ¶gerung Trigger-Modehasta el flanco en modo trigger, 2,5 m en modo free-run

Control

descripción< -U_B+18 V: lógico 1; > -U_B+13 V o bien entrada de control abierta: lógico 0

Carcasa

Materialtubo de latón niquelado, piezas de plástico: PBT, PA

Transductor ultrasónicoespuma de poliuretano, resina epoxi con partículas de vidrio

Modo de protección según EN 60529IP 65

Temperatura de trabajo+5° C hasta +60° C

Temperatura de almacenamiento-40° C hasta +85° C

Peso140 g

par de apriete máx. de las tuercasM18: 15 Nm, M12: 3 Nm

Equipamiento/Particularidades

Elementos de ajusteentrada de control

Opciones de ajusteworking range selection via control inputs
Teach-in via control inputs
LCA-2 with LinkControl

Indicadores1 Duo-LED; verde: en funcionamento / rojo: dos hojas / rojo parpadeante: hoja faltante

Caracteristicas principalesreceptor para control ultrasónico de dos hojas
distancia seleccionable entre emisor y receptor
transductor ultrasónico externo
M12
conexión de cable

Accesorios

Accesorios aplicables dbk-Testbogen
LCA-2
LCA-2 Koffer
