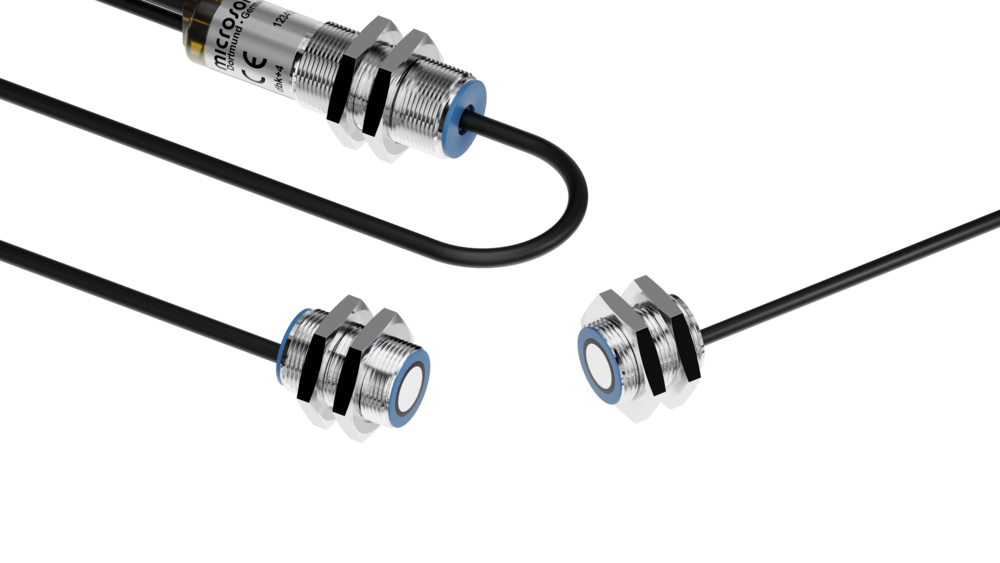

dbk+4/M18/3BEE/M18 E+S
Descargas
Contenido de la página como catálogo en línea
Documentación
Datos CAD
Aprobaciones y certificados
-
2 npn
cilíndrico M18 con transductor ultrasónico externo
control de dos hojas
papeles con pesos superficiales específicos de 20 g/m2 a 2.000 g/m2, Washi, hojas metalizadas y láminas de hasta de 0,4 mm de espesor, láminas autoadhesivas, chapas hasta de 0,3 mm, cartón ondulado finísimo, wafers, placas de circuito
distancia seleccionable entre emisor y receptor
transductor ultrasónico externo
conexión de cable
transductor ultrasónico externo
conexión de cable
Datos técnicos - Mecánica
20 - 60 mm; óptimo: 40 mm ± 3 mm
± 45° de la perpendicular a la hoja
Específico ultrasónico
modo de impulso con valoración de amplitudes
400 kHz
7 mm resp. delante del emisor y receptor
Datos eléctricos
20 V hasta 30 V CC, a prueba de polarización inversa
± 10 %
≤ 50 mA
cable de PUR de 2 m, 7 x 0,14 mm2
am Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder; zum ausgelagerten Empfangswandler: 1,2 m PVC-Kabel
Salidas
salida dos hojas
npn: Imáx = 200 mA (-UB+2V)
cierre/apertura ajustable, cortocircuitable
npn: Imáx = 200 mA (-UB+2V)
cierre/apertura ajustable, cortocircuitable
salida hoja faltante
npn: Imáx = 200 mA (-UB+2V)
cierre/apertura ajustable, cortocircuitable
npn: Imáx = 200 mA (-UB+2V)
cierre/apertura ajustable, cortocircuitable
< 500 µs en modo trigger, 2,5 ms en modo free-run
< 750 ms
Entradas
entrada de control
entrada de control
entrada de control
retardo de reacción
hasta el flanco en modo trigger, 2,5 m en modo free-run
Control
< -UB+6 V: lógico 1; > -UB+10 V o bien entrada de control abierta: lógico 0

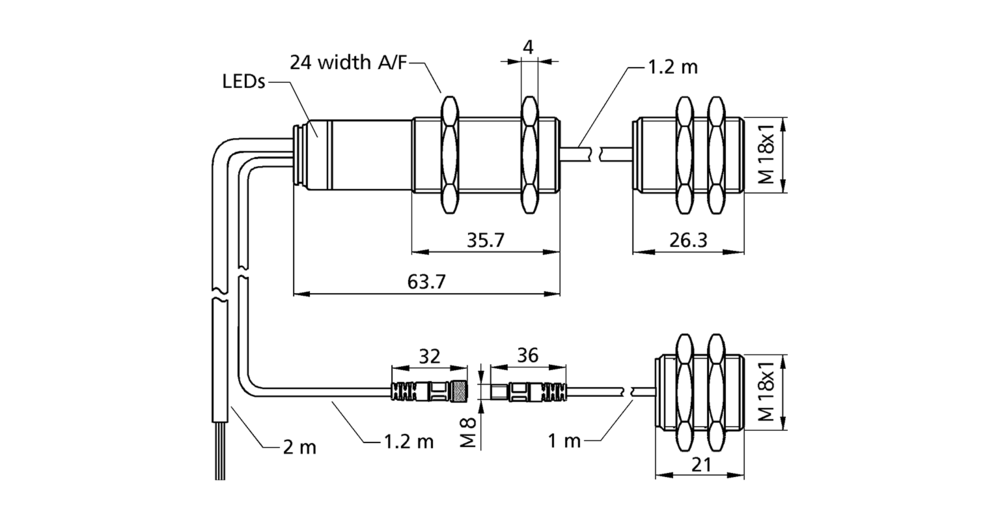

Carcasa
tubo de latón niquelado, piezas de plástico: PBT, PA
espuma de poliuretano, resina epoxi con partículas de vidrio
IP 65
+5° C hasta +60° C
-40° C hasta +85° C
165 g
15 Nm
emisor/receptor separado
Equipamiento/Particularidades
entrada de control
working range selection via control inputs
Teach-in via control inputs
LCA-2 with LinkControl
Teach-in via control inputs
LCA-2 with LinkControl
1 Duo-LED; verde: en funcionamento / rojo: dos hojas / rojo parpadeante: hoja faltante
distancia seleccionable entre emisor y receptor
transductor ultrasónico externo
conexión de cable
transductor ultrasónico externo
conexión de cable
