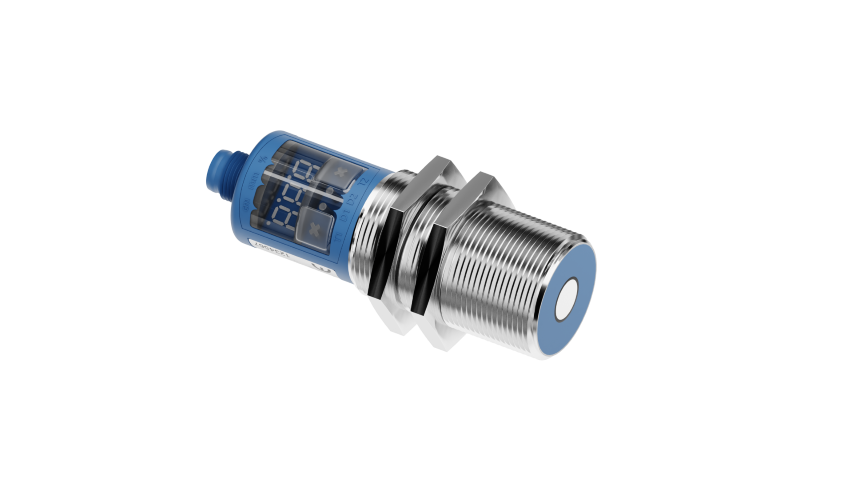

mic+35/DDIU/TC
Descargas
Contenido de la página como catálogo en línea
Documentación
Datos CAD
Aprobaciones y certificados
-
2 pnp + 1 analógica 4-20 mA / 0-10 V
-
600 mm
65 - 600 mm

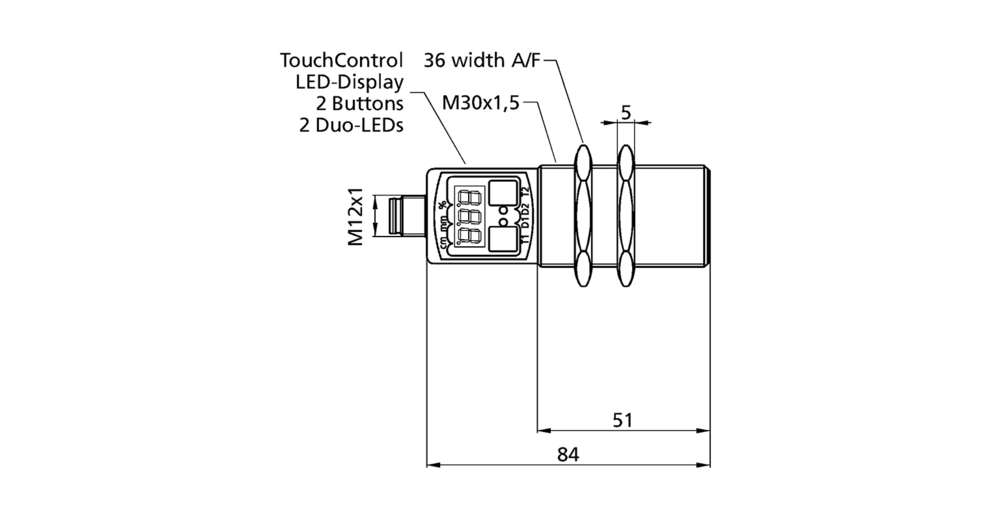

cilíndrico M30
conmutador de aproximación/sensor de reflexión
barrera de reflexión
servicio de ventana
medición de distancia analógica
barrera de reflexión
servicio de ventana
medición de distancia analógica
2 salidas de conmutación, una salida analógica
display
display
Específico ultrasónico
tiempo de recorrido del eco
400 kHz
65 mm
350 mm
600 mm
0,025 mm to 0,10 mm, depending on the analogue window
± 0,15 %
± 1 % (derivación de la temperatura compensada internamente)
Datos eléctricos
9 V hasta 30 V CC, a prueba de polarización inversa
± 10 %
≤ 80 mA

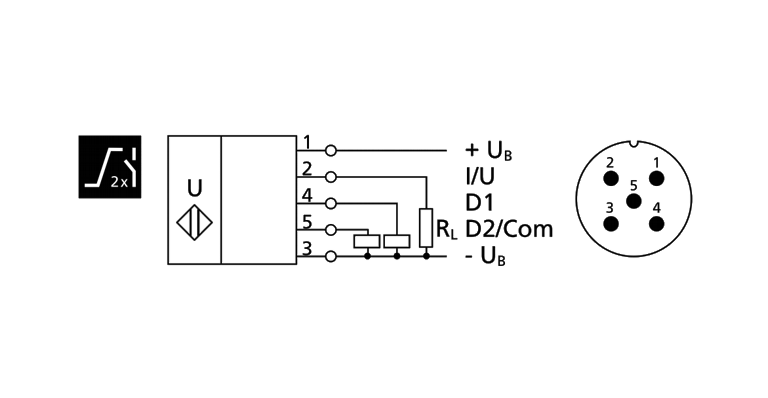

enchufe M12 de 5 clavijas
Salidas
salida analógica
corriente: 4-20 mA / tensión: 0-10 V (con UB ≥ 15 V), cortocircuitable
ascendente/descendente ajustable
corriente: 4-20 mA / tensión: 0-10 V (con UB ≥ 15 V), cortocircuitable
ascendente/descendente ajustable
salida de conmutación
pnp: Imáx = 200 mA (UB-2V)
cierre/apertura ajustable, cortocircuitable
pnp: Imáx = 200 mA (UB-2V)
cierre/apertura ajustable, cortocircuitable
salida de conmutación
pnp: Imáx = 200 mA (UB-2V)
cierre/apertura ajustable, cortocircuitable
pnp: Imáx = 200 mA (UB-2V)
cierre/apertura ajustable, cortocircuitable
5 mm
8 Hz
70 ms
< 300 ms
Entradas
entrada com
Carcasa
tubo de latón niquelado, piezas de plástico: PBT, TPU
espuma de poliuretano, resina epoxi con partículas de vidrio
IP 67
-25° C hasta +70° C
-40° C hasta +85° C
150 g
conexión de cable (a consulta)
Equipamiento/Particularidades
sí
2 botones de presión + indicación LED (TouchControl)
Teach-in and numeric configuration via TouchControl
LCA-2 con LinkCopy o software LinkControl
LCA-2 con LinkCopy o software LinkControl
no
no
indicación LED de 3 dígitos, 2 LED de tres colores
2 salidas de conmutación, una salida analógica
display
display
