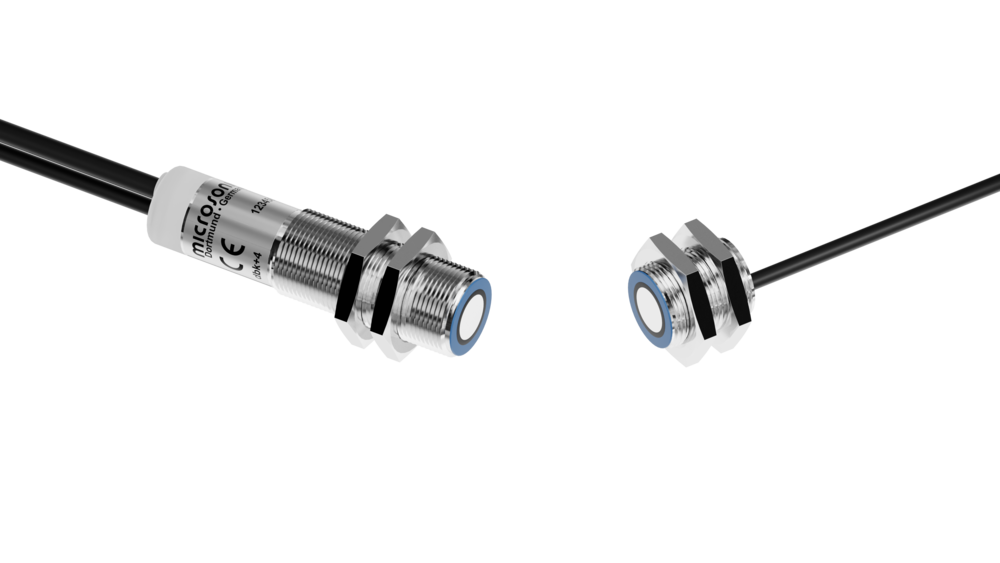

dbk+4/3CFF/M18 E+S
Téléchargements
Le contenu des pages des catalogues en ligne
Documentation
Données CAD
Agréments et certificats
-
2 x Push-Pull
cylindrique M18
IO-Link
Doppelbogenkontrolle
Doppelbogenkontrolle
papier de 20 à 1.200 g/m2, washi, feuilles métallisées et films
jusqu’à 0,4 mm d’épaisseur, feuilles autocollantes, tôles jusqu’à 0,3 mm, cartons finement ondulés, plaquettes, circuits imprimés
jusqu’à 0,4 mm d’épaisseur, feuilles autocollantes, tôles jusqu’à 0,3 mm, cartons finement ondulés, plaquettes, circuits imprimés
distance réglable entre émetteur et récepteur
raccord pour câble
IO-Link version 1.1
raccord pour câble
IO-Link version 1.1
Données techniques - Mécanique
20 - 60 mm; optimal : 40 mm ± 3 mm
± 45° par rapport à la perpendiculaire à la feuille
Spécial ultrason
mode de pulsation avec évaluation d'amplitude
400 kHz
7 mm devant émetteur et récepteur
Données électriques
18-30 V CC, protégée contre les inversions de polarité
± 10 %
≤ 50 mA
câble PUR de 2 m, 7 x 0,14 mm2
au récepteur : câble PUR de 1,2 m, à l'émetteur : câble PUR de 1 m avec connecteur M8
Sorties
sortie double feuille
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
NO/NF réglable, anti-court-circuit
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
NO/NF réglable, anti-court-circuit
sortie feuille manquante
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
NO/NF réglable, anti-court-circuit
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
NO/NF réglable, anti-court-circuit
< 500 µs en mode piloté, 2,5 ms en mode continu
< 300 ms
Entrées
contrôle de sortie
contrôle de sortie
entrée de contrôle<br />
entrée com. (broche 5)<br />
sync input
contrôle
> 3/4 UB: 1 logique ; < 1/4 UB ou entrée de contrôle ouverte : 0 logique

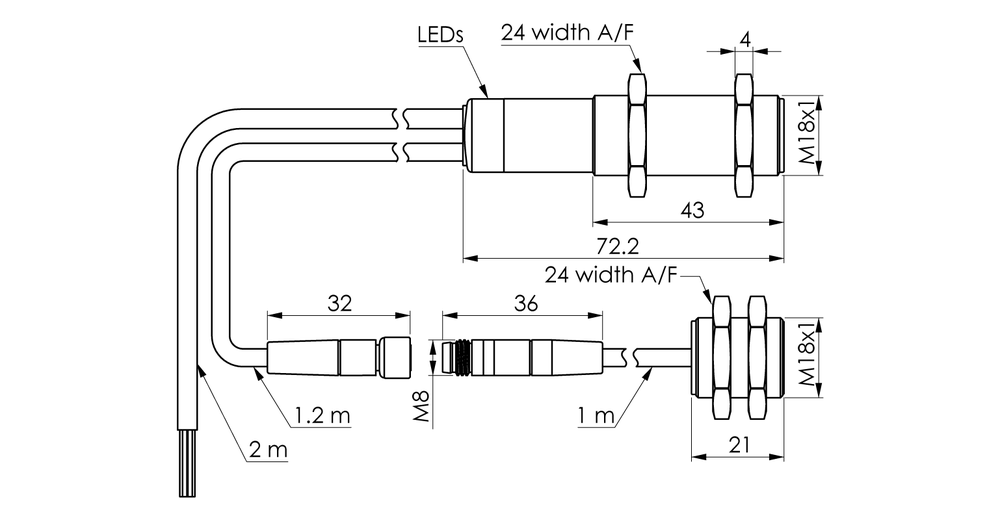

Boîtier
corps en laiton, nickelé, pièces en matière plastique PBT, PA
mousse de polyuréthane, résine époxy chargée verre
IP 65
+5° C à +60° C
-40° C à +85° C
130 g
15 Nm
tête à 90°
émetteur/récepteur externe
émetteur/récepteur externe
Équipement/Particularités
entrée com. (broche 5) entrée de contrôle
Sélection de la plage de travail via les entrées de contrôles
Teach-in via les entrées de contrôles
LCA-2 avec le LinkControl
IO-Link
Teach-in via les entrées de contrôles
LCA-2 avec le LinkControl
IO-Link
oui
LEDs: verte : alimentation / rouge : double feuille / rouge clignotante : feuille manquante / orange/green: overmodulation
distance réglable entre émetteur et récepteur
raccord pour câble
IO-Link version 1.1
raccord pour câble
IO-Link version 1.1
IO-Link
dbk+4/3CFF/M18
16555
oui
COM3 (230,4 kBaud)
2 ms
32 Bit PDI
Bit 0: initial state Pin 4; Bit 1: initial state Pin 2; Bit 2-7: évaluation; Bit 8-15: écaille (Int. 8); Bit 16-31: valeur mesurée (Int. 16)
Identification, mesure, évaluation, sortie de commutation, modes de fonctionnement, commande, historique des valeurs, diagnostic, mémoire de recettes, compteurs, modules complémentaires
SP Teach-in, localisateur, réinitialisation de l'appareil, réinitialisation de l'application, Mise en service, Back-to-box, enregistrement des valeurs mesurées, réinitialisation des compteurs, Teach-in distance émetteur/récepteur, réinitialisation des données de diagnostic
oui
IODD version 1.1.4
