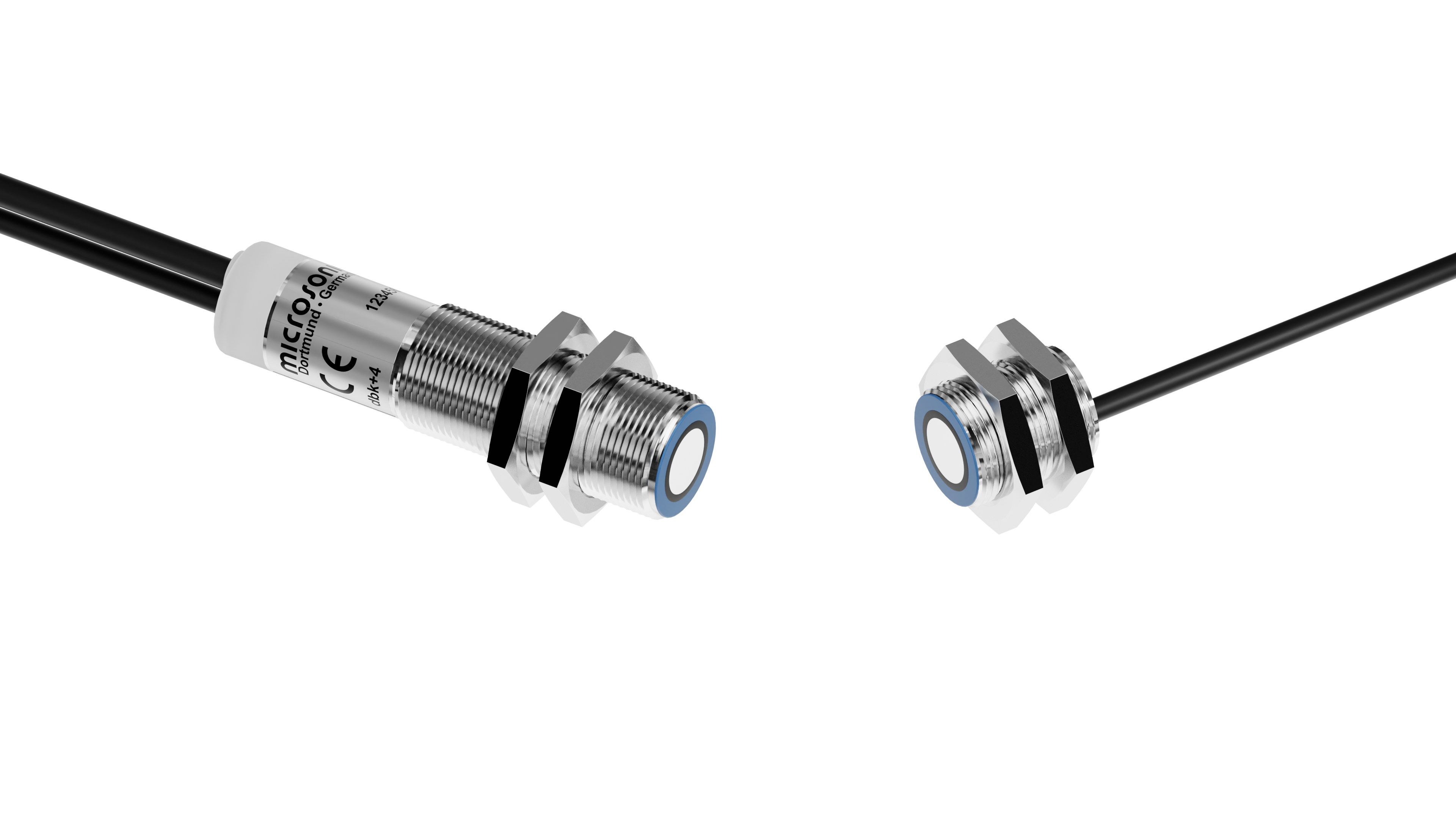

dbk+4/3CFF/M18 E+S
Загрузки
СКАЧАТЬ СОДЕРЖАНИЕ САЙТА КАК ОНЛАЙН-КАТАЛОГ
Документация
CAD-файлы
Сертификаты
-
2 x Push-Pull
цилиндрический M18
IO-Link
Doppelbogenkontrolle
Doppelbogenkontrolle
работы с весами 20 - 1200 г / м, washi, металлические ламинированные листы и пленки до 0,4 мм толщиной, самоклеящихся пленок, листов металла до 0,3 мм толщиной, тонкая гофрированная карта, wafers, printed circuit boards
Расстояние между передатчиком и приемником может регулироваться
Кабельное соединение
IO-Link version 1.1
Кабельное соединение
IO-Link version 1.1
Технические данные - Механика
20 - 60 мм; оптимальная: 40 мм ± 3 мм
± 45° отклонение от перпендикуляра листа
Ультразвуковых конкретных
импульсном режиме с оценкой амплитуды
400 kHz
7 мм в передней части передатчика и приемника
Электрические данные
18 - 30 VDC, защита от обратной полярности
± 10 %
≤ 50 mA
2 м PUR кабель, 7 х 0,14 мм
в приемнике: 1,2 м PUR кабель, в передатчике: 1 м PUR кабель с M8 разъемом
Выходы
Выход двойного листа
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
НЗК/НОК выбираемые, защита от короткого замыкания
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
НЗК/НОК выбираемые, защита от короткого замыкания
Отсутствие листа на выходе
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
НЗК/НОК выбираемые, защита от короткого замыкания
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
НЗК/НОК выбираемые, защита от короткого замыкания
<500 мкс в режиме триггера, 2,5 мс в свободном рабочем режиме
< 300 ms
Входы
Управляющий вход
Управляющий вход
control input<br />
com input<br />
sync input
описание
> 3/4 UB: logic 1; < 1/4 UB or control input open: logic 0
Корпус
латунные втулки, никелированные, пластиковые детали, PBT, PA
полиуретановой пены, эпоксидной смолы с содержанием стекла
IP 65
+5°C до +60°C
-40 ° C до +85 ° C
130 g
15 Nm

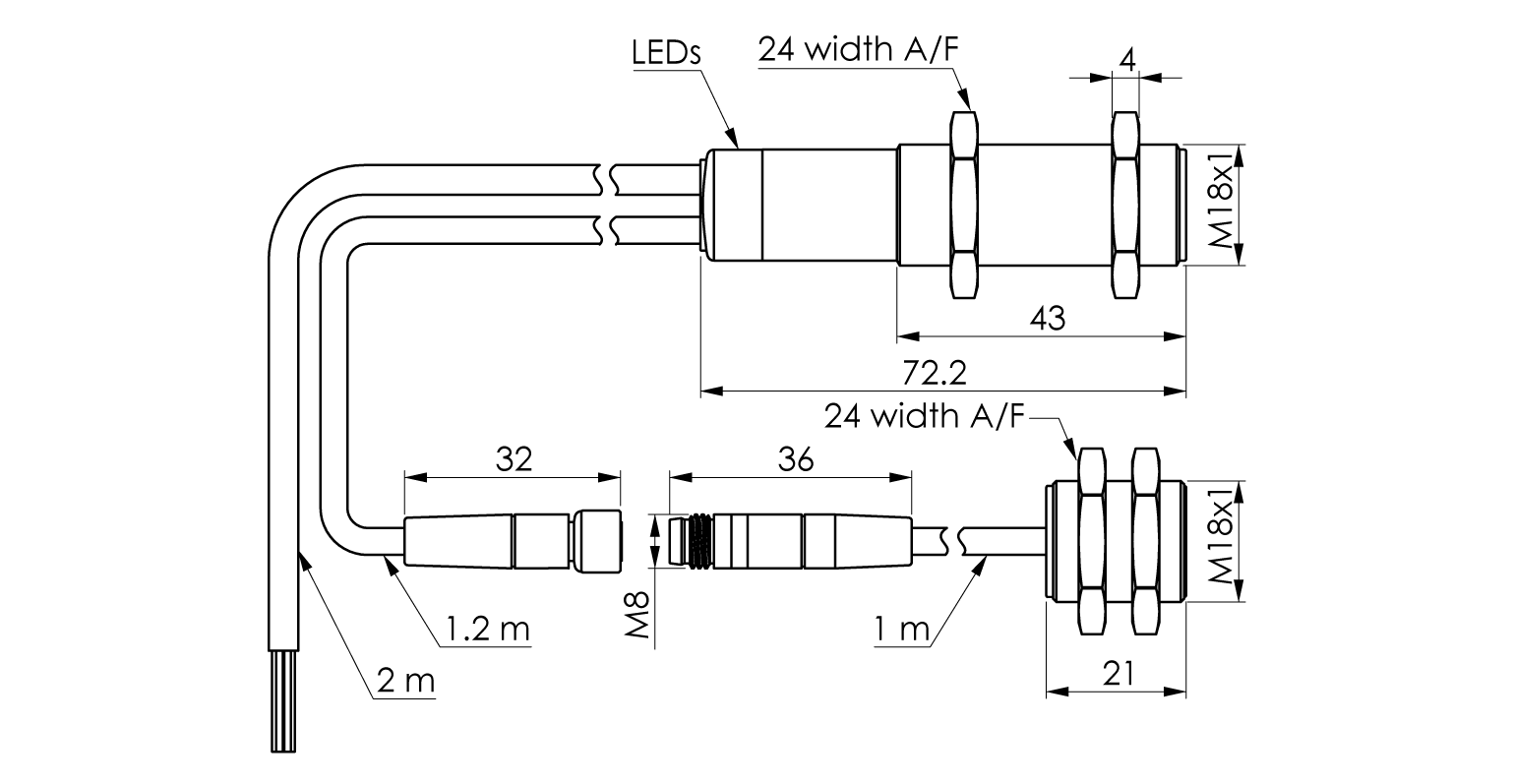

90 ° угловая головка съемный приемник/передатчик
Технические характеристики/характеристики
Вход COM порт управляющий вход
Рабочий диапазон выбора через входы управления режим обучения через управляющие входы LCA-2 с LinkControl
IO-Link
IO-Link
да
LEDs: зеленый: рабочий / красный: двойной лист / мигает красным: отсутствует лист / orange/green: overmodulation
Расстояние между передатчиком и приемником может регулироваться
Кабельное соединение
IO-Link version 1.1
Кабельное соединение
IO-Link version 1.1
IO-Link
dbk+4/3CFF/M18
16555
да
COM3 (230,4 kBaud)
2 ms
32 Bit PDI
Bit 0: initial state Pin 4; Bit 1: initial state Pin 2; Bit 2-7: evaluation; Bit 8-15: scale (Int. 8); Bit 16-31: measured value (Int. 16)
Identification, measurement, evaluation, switching output, operating mode, operation, measurement history, diagnostics, recipe memory, counters, add-ons
SP Teach-in, Locator, Reset device, Reset application, Factory settings, Back-to-box, Measurement recording, Reset counters, Teach-in transmitter/receiver distance, Reset diagnostic data
да
IODD версии 1.1.4
