Capteur d'archives
wms-501/RT-Y1

Liste de surveillance 0

Téléchargements

Le contenu des pages des catalogues en ligne

Télécharger capteur en PDF

Données CAD

PDF
Veuillez nous contacter
  • sortie écho sortie écho
100 - 2.500 mm

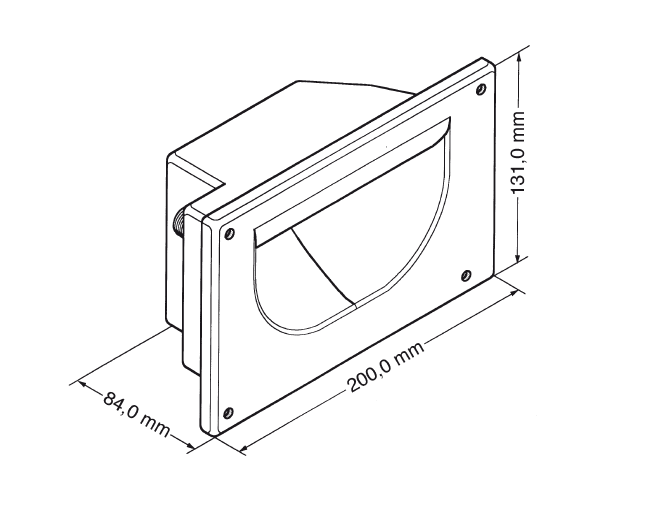

en forme de parallélépipède rectangle
capteur pour appareils de traitement
capteur archive
émission sonore réduite

Spécial ultrason

temps de propagation de l'écho
40 kHz
100 mm
2.000 mm
2.500 mm
± 0,15 %
variation de température 0,17 %/K

Données électriques

10-30 V CC, protégée contre les inversions de polarité
± 10 %
≤ 30 mA
connecteur M12 x 4 pôles

Sorties

sortie écho
pnp : Imax = 10 mA (sortie écho)

Entrées

entrée écho émetteur
65 ms

contrôle

transistor à collecteur ouvert (npn) IC ≥ 3 mA, UCE ≥ 30 V

Boîtier

polystyrène
mousse de polyuréthane, résine époxy chargée verre
IP 54
-10°C bis +50°C
-20° C à +70° C
530 g

Équipement/Particularités

non
non
oui
oui
non
capteur archive
émission sonore réduite

Accessoires

KST4A-2/M12
KST4A-5/M12
KST4G-2/M12
KST4G-5/M12
