esp-4/3CDD/M18 E+S

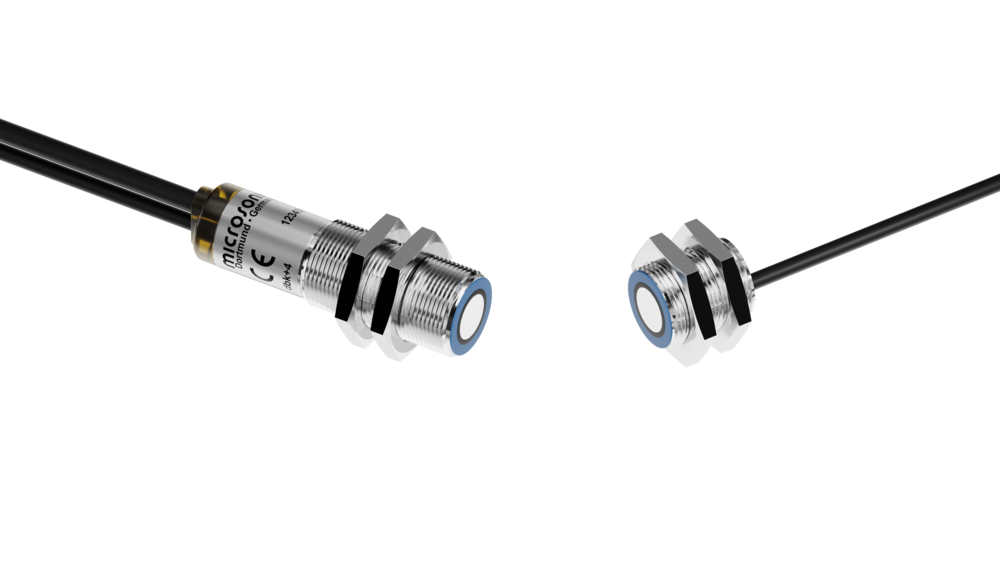

Name: esp-4/3CDD/M18 E+S
Brand: microsonic
SKU: esp-4/3CDD/M18 E+S

Ricorda per il confronto dei sensori

Lista di controllo 0

Download

Contenuto della pagina come catalogo online

Scarica sensore in PDF

Documentazione

Manuale utente

File CAD

SAT STEP IGS IPT PDF

Omologazioni e certificati

Dichiarazione di conformitÃ UE Dichiarazione di conformitÃ UKCA

2 x pnp

Strutturacilindrico M18

Modo operativolabel/splice detection

campo di lavorosheeting with weights of < 20 g/m² up to >> 600 g/m², metal-laminated sheets and films up to 0.6 mm thick, self-adhesive films, labels on backing material

Dati tecnici - Meccanica

distanza di montaggio trasmettitore/ricevitore20 - 40 mm; ottimale: 40 mm ± 3 mm

deviazione angolare ammissibileangolo di montaggio consigliato: ± 15 ° (± 10 ° bis ± 45 °) dagli standard al materiale

Specifico d'ultrasuoni

Metodo di misurazionefunzionamento ad impulsi con valutazione dell'ampiezza

Frequenza ultrasonica400 kHz

Zona cieca7 mm risp. davanti al trasmettitore e al ricevitore

Dati elettrici

Tensione d'esercizio U_B20 V fino a 30 V DC, protetto contro inversioni di polarità

Ondulazione residua± 10 %

Consumo di energia a vuoto≤ 50 mA

Tipo di connessionecavo in PUR da 2 m, 7 x 0,14 mm²

conduttoreal ricevitore cavo: cavo in PUR da 1,2 m, al trasmettitore: cavo in PUR da 1 m con innesto circolare M8

Uscite

Uscite 1uscita de commutazione
etichetta/impalmatura riconosciuta
pnp: I_max = 200 mA (U_B-2V)
chiusura/NC selezionable, protetto contro i cortocircuiti

Uscite 2uscita de commutazione
strappo di pista
pnp: I_max = 200 mA (U_B-2V)
chiusura/NC selezionable, protetto contro i cortocircuiti

Tempo di risposta< 300 µs

Entrate

Entrata 1ingresso di controllo

Entrata 2ingresso di controllo

Entrata 3ingresso di controllo

tempo di risposta

AusschaltverzÃ¶gerung Trigger-Modefino al successivo fianco in modo trigger, 2,5 ms in modo free-run

descrizione

descrizione> -U_B+18 V: logica 1; < -U_B+13 V oppure ingresso di controllo aperto: logica 0

Custodia

Materialetubo di ottone, nichelato, parti in plastica: PBT, PA

Trasformatore ultrasonicopoliuretano espanso, resine epossidiche con fibre di vetro

Classe di protezione secondo EN 60529IP 65

Temperatura d'esercizio+5° C fino a +60° C

Temperatura di immagazzinamento-40° C fino a +85° C

Peso130 g

coppia di serraggio max. dei dadi15 Nm

Altre versioni singolo trasmettitore/ricevitore

Dotazione/Caratteristiche speciali

Elementi di regolazioneingresso di controllo

PossibilitÃ di regolazioneTeach-in via control inputs
LCA-2 with LinkControl

Elementi di visualizzazione1 x LED duo; verde: in funzione / rosso: etichetta/impalmatura riconosciuta / rosso lampeggiante: strappo di pista

Accessori

Accessori utilizzabili LCA-2 Koffer
