ews-15/CD Set

Immagine del sensore

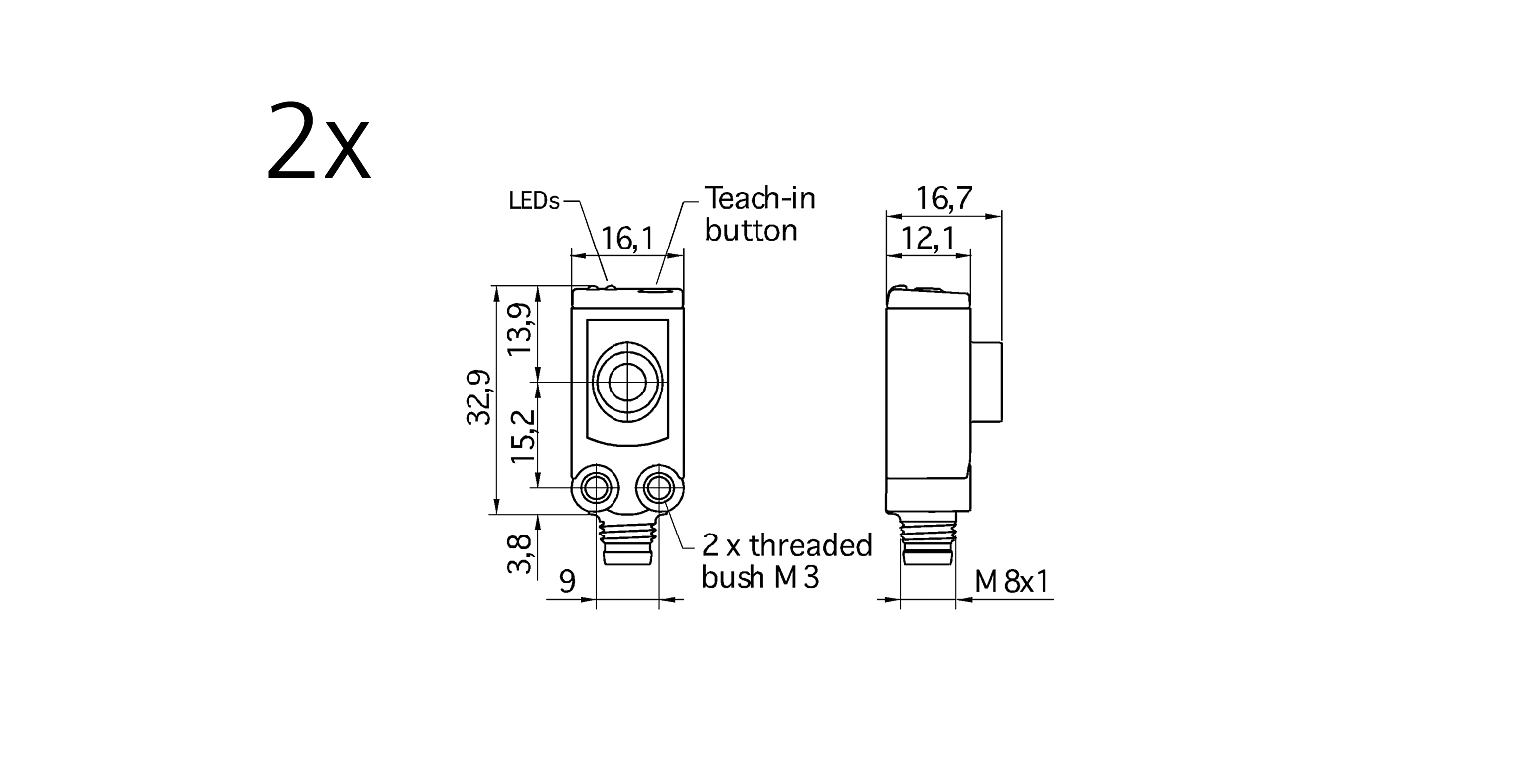

Disegno in scala
Assegnazione dei pin
Lista di controllo 0

Download

Contenuto della pagina come catalogo online

Scarica sensore in PDF

Documentazione

Manuale utente

File CAD

SAT STEP IGS IPT PDF

Omologazioni e certificati

Dichiarazione di conformità UE Dichiarazione di conformità UKCA
  • 1 x pnp 1 x pnp
a parallelepipedo
barriera a una via
50 - 250 mm
Empfänger für Einweg-Ultraschall-Schranke
Sender für Einweg-Ultraschall-Schranke
kleinste quaderförmige Bauform
UL Listed

Specifico d'ultrasuoni

Transmitter-receiver pulse mode
380 kHz

Dati elettrici

20 V fino a 30 V DC, protetto contro inversioni di polarità
± 10 %
≤ 30 mA
connettore circolare M8 a 4 poli

Uscite

uscita de commutazione
pnp: Imax = 200 mA (UB-2V)
chiusura/NC selezionable, protetto contro i cortocircuiti
400 Hz, with activated filter 80 Hz
2,3 ms, bei aktiviertem Filter 6,9 ms
< 300 ms

Entrate

ingresso di controllo

Custodia

ABS
poliuretano espanso, resine epossidiche con fibre di vetro
IP 67
-25° C fino a +70° C
-40° C fino a +85° C
2 x 12 g
singolo trasmettitore/ricevitore

Dotazione/Caratteristiche speciali

1 tasto
Teach-in via push-button
LED green (transmitter and receiver: working), LED yellow (only receiver: switch status)
Empfänger für Einweg-Ultraschall-Schranke
Sender für Einweg-Ultraschall-Schranke
kleinste quaderförmige Bauform
UL Listed
