zws-25/CU/QS

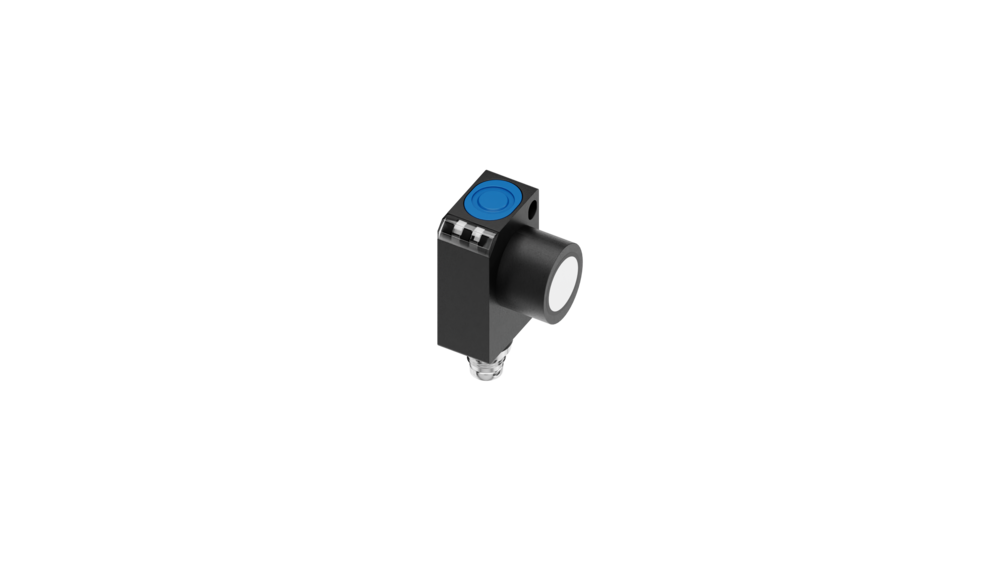

Bild vom zws-25 Ultraschall-Näherungsschalter

Ricorda per il confronto dei sensori

Lista di controllo 0

Download

Contenuto della pagina come catalogo online

Scarica sensore in PDF

Documentazione

Manuale utente

File CAD

SAT STEP IGS IPT

Omologazioni e certificati

Dichiarazione di conformitÃ UE Dichiarazione di conformitÃ UKCA

1 x analogico 0-10 V

350 mm

Campo di misura30 - 350 mm

Strutturaa parallelepipedo

Modo operativomisurazione analogiche della distanza

Caratteristiche specialikleine quaderförmige Bauform
schlankes Schallfeld
UL Listed

Specifico d'ultrasuoni

Metodo di misurazionemisurazione della durata dell'eco

Frequenza ultrasonica320 kHz

Zona cieca30 mm

Raggio d'azione nominale250 mm

Raggio d'azione limite350 mm

Risoluzione0,20 mm

RipetibilitÃ ± 0,15 %

Precisione± 1 % (compensazione interna della temperatura)

Dati elettrici

Tensione d'esercizio U_B20 V fino a 30 V DC, protetto contro inversioni di polarità

Ondulazione residua± 10 %

Consumo di energia a vuoto≤ 25 mA

Tipo di connessioneconnettore circolare M8 a 4 poli

Uscite

Uscite 1uscita analogica
tensione: 0-10 V, protetto contro i cortocircuiti
ascendente/discendente selezionable

Tempo di risposta50 ms

Ritardo disponibilitÃ < 300 ms

Entrate

Entrata 1ingresso com

Custodia

MaterialeABS

Trasformatore ultrasonicopoliuretano espanso, resine epossidiche con fibre di vetro

Classe di protezione secondo EN 60529IP 67

Temperatura d'esercizio-25° C fino a +70° C

Temperatura di immagazzinamento-40° C fino a +85° C

Peso11 g

Dotazione/Caratteristiche speciali

Compensazione della temperatura no

Elementi di regolazione1 tasto

PossibilitÃ di regolazioneTeach-in via push-button

Synchronisation no

Esercizio multiplex no

Elementi di visualizzazione1 x LED verde: in funzione, 1 x LED giallo: object in the window

Caratteristiche specialikleine quaderförmige Bauform
schlankes Schallfeld
UL Listed

Accessori

Accessori utilizzabili KST4A-2/M8
KST4A-5/M8
KST4G-2/M8
KST4G-5/M8
MW-ZWS 1
SyncBox2
