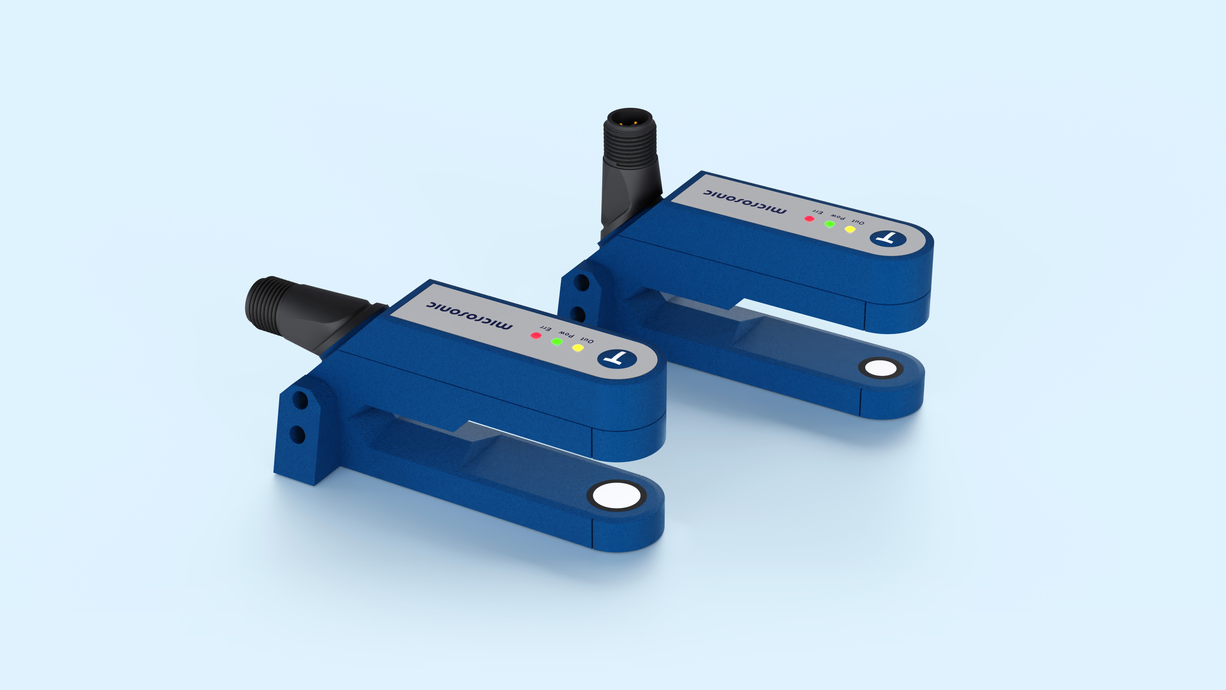

esf+1 ラベル・繋ぎ目検知センサー

esf+1は、高透明・反射・メタリックラベルを、色に影響されることなく非接触で確実に検知します。 20～600 g/m2, の紙ラベルに加え、厚さ0.3mmまでの金属・ 樹脂フィルムにも対応しています。薄いラベルや台紙に対しても、最小150 µs.の高速測定サイクルで高速搬送ラインに対応します。

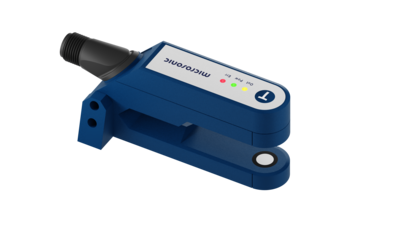

• Pro バージョンは標準的なラベル検知向けモデルです。500kHzの高いスイッチング周波数により、高速・高精度なラベル検知を実現します。

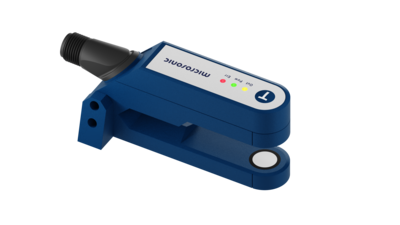

• Expert (Exp) バージョンは検知が難しいラベルに最適化されたモデルです。200kHzで動作し、特殊なラベルや難検知アプリケーションに優れた性能を発揮します。

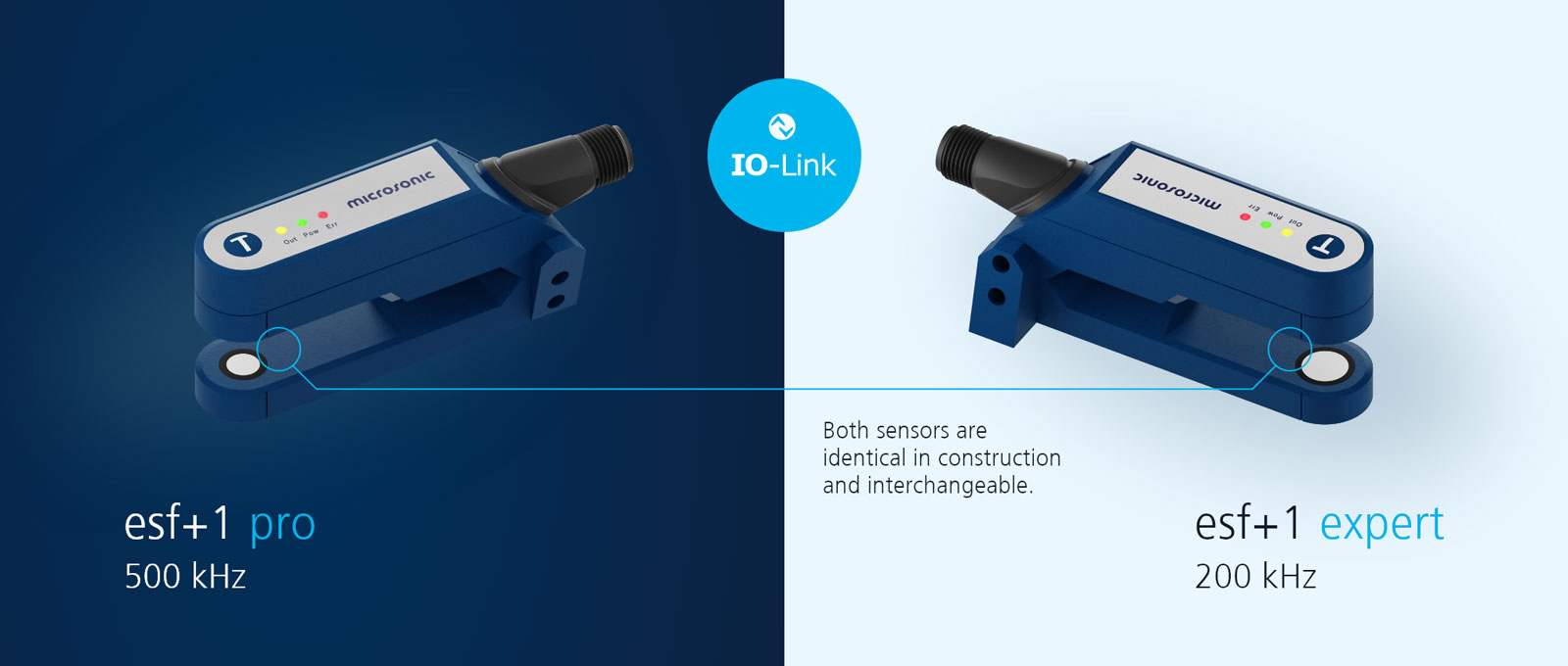

ProとExpertは外形寸法・取付方法ともに共通であり、用途に応じて簡単に置き換えることができます。

推獎: 通常のラベル検知には、測定サイクル150 μs,500kHzで動作するProバージョンを第一選択としてご使用ください。Proバージョンで検知が難しいラベルの場合のみExpertバージョンをご使用いただくことを推奨いたします。

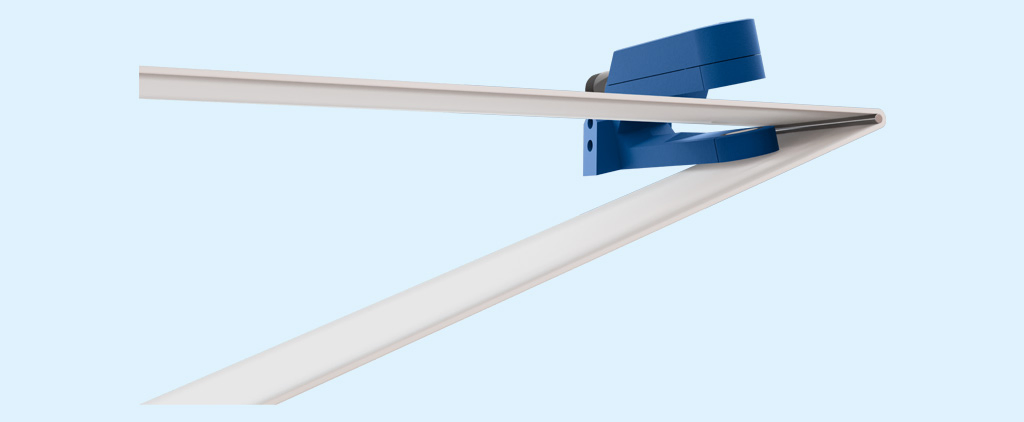

薄型設計の下部フォークアームにより、ラベル剥離エッジのすぐ近くにセンサを設置できます。

送言器・受器ともにフラットなセンサ表面を採用しているため、汚れが溜まりやすい凹部や隙間がなく、簡単に清掃できます。

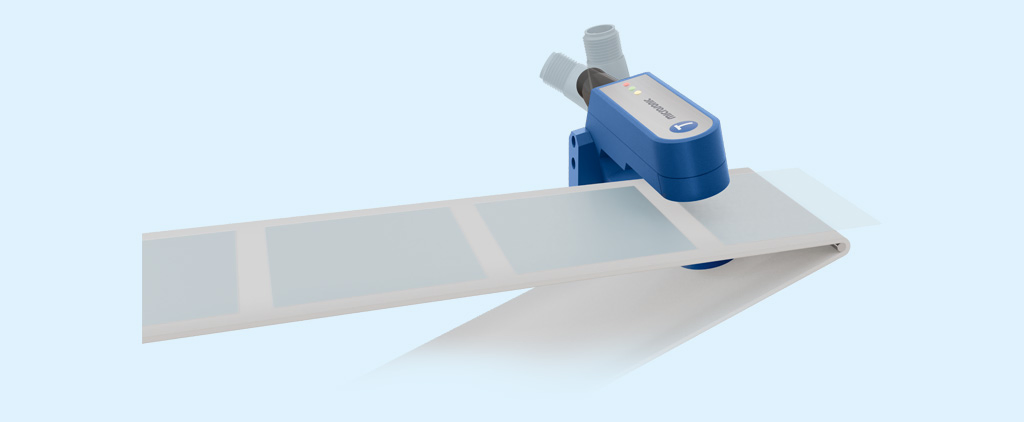

M12コネクタは90°回転可能なため、ケーブルをセンサ背面または省スペースな上方向から配線できます。

非対称形状の取付アダブタは2方向に取り付けることができ、ラベル剥離エッジの左右どちらにも最適な位置で設置できます。

超音波ラベル検知の仕組み

ラベルシートはフォーク部を通過します。フォーク下部に内蔵されたトランスミッターから高速な超音波パルスが連続的に発信され、基材（ライナー材／ウェブ材）を透過します。 超音波パルスによって基材が微細に振動し、その振動によって基材の反対側へ減衰した超音波が放射されます。フォーク上部に内感されたレシーバーは、この超音波を受言します。

ラベルが貼付された部分と基材のみの部分では、受信される超音波の信号レベルが異なります。esf+1はこの信号差を高精度に解析し、ラベルを確実に検知します。 ラベルと基材の信号差は、ごくわずかな場合があります。そのため、esf+1ではティーチイン機能により、使用するラベルと基材の特性をあらかじめ学習させることで、安定した検知性能を実現します。

• 包装機械
• ラベル印刷・貼付システム
• コンバーティング機械
• ラベリングシステム
• 高透明・反射・蒸着ラベルの検知
• 紙・プラスチック・金属ウェブ材のスプライス検知
• ウェブ材の破れ検知
• ラベル枚数カウント

ラベル材質はボタン操作だけで、簡単にティーチインできます。

1) ラベルのダイナミックティーチイン

ティーチイン中は、ラベルが貼付された基材を一定速度でセンサのフォーク部に通過させます。 esf+1は、ラベル部とラベル間の基材のみの部分における信号レベルの違いを自動的に学習します。 これが、ラベル検知における標準的なティーチイン方法です。

ウェブ材は通常、ロール状に巻かれた状態で使用されます。検知対象となるスプライスは、ロールの内部に存在します。 そのため、スプライス検知ではラベル検知とは異なるティーチイン方法を使用し、基材（シート）のみを学習させます。 esf+1は、スプライスがセンサを通過した際に生じる超音波の信号レベルの変化を検知し、その検出結果に応じて出力信号を切り替えます。

ティーチイン方法

ティーチインは、センサ上部のボタンを操作する方法と、ケーブルの5番ピンを接続する方法の2通りで実行できます。

LinkControlの使用

esf+1は、LinkControlを使用して各種パラメータを設定できます。また、検知した信号をグラフで確認することも可能です。

esf+1超音波ラベル・スプライスセンサは、Push-Pull出力を備えており、10-Link Version 1.1.5に対応しています。

センサには、IO-Linkによるレシピ管理機能が内蔵されています。最大20種類のラベルと基材の組み合わせをティーチインし、それぞれの材質パラメータをセンサ内部に保存できます。 さらに、スプライス検知用の材質パラメータもレシピ管理に保存できるため、材質の切り替わりを確実に検知・処理することが可能です。 保存した設定はいつでも呼び出して使用できます。内蔵されたレシビ管理機能により、段取り時間を短縮し、製品変更時の機械停止時間を最小限に抑えられます。材質を再度ティーチインする必要はありません。

esf+1超音波ラベルセンサは、色に左右されることなく、非常に透明度の高いラベル、反射ラベル、蒸着ラベルを非接触で確実に検出します。 わずか150 μs, の測定サイクル時間により、高速でダイナミックなラベリング工程や、ラベル間隔が短い用途にも適しています。 また、薄型設計によりディスペンサーのエッジ部へ直接取り付けることが可能です。 さらに、IO-Linkおよび内蔵レシピ管理機能により、専ティーチングを行うことなく、製品切り替えを速に実施できま
