아카이브 센서

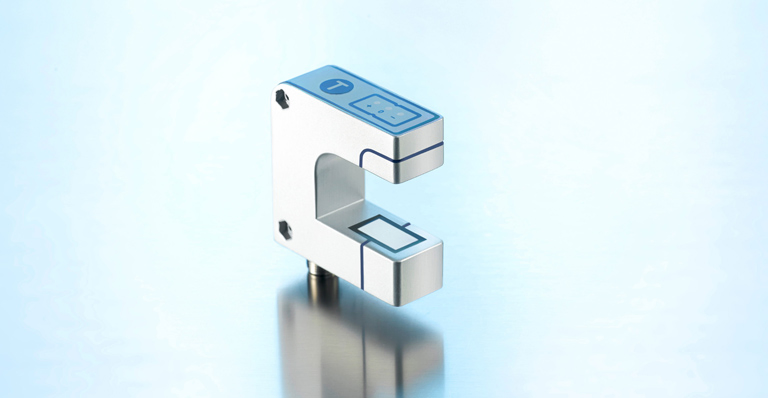

bks+3/FIU
-
1 x Push-Pull + 1 x 아날로그 4-20 mA / 0-10 V
포크 형
IO-Link
에지 검출 경로
에지 검출 경로
≥ 12 mm (±6 mm)
IO-Link
UL Listed
UL Listed
기술 데이터 - 기계
30 mm
43 mm
초음파 사양
진폭 계산을 가진 펄스 작동
170 kHz
송신부 와 수신부의 앞 5mm 이내
0,01 mm
일정한 주변 조건에서 ± 0.1mm
전기적인 데이터
20 - 30 V d.c., 역극성 보호
± 10 %
≤ 60 mA
5-핀 M12 규격 플러그
출력
아날로그 출력
전류: 4-20 mA / 전압: 0-10 V, 단락 보호 기능
rising/falling 전환 가능
전류: 4-20 mA / 전압: 0-10 V, 단락 보호 기능
rising/falling 전환 가능
switching output
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
5,1 ms
< 300 ms
입력
com 입력
동기화 입력
teach-in 입력
동기화 입력
teach-in 입력
하우징
zinc 다이케스팅,플라스틱 부분PBT
폴리우레탄 폼, 글라스-에폭시 수지
IP 65
+5°C to +60°C
-40°C to +85°C
190 g
큰 포크 형 폭/깊이
기술 특징/ 특성
1 푸쉬버튼
Teach-in via push-button
LCA-2 with LinkControl
IO-Link
LCA-2 with LinkControl
IO-Link
IO-Link
UL Listed
UL Listed
IO-Link
bks+
bks+3/FIU
네
COM2 (38,4 kBaud)
4 ms
16 Bit, R, UNI16
Bit 0-15: degree of coverage with 0.003 mm resolution
Teach-in via push-button, linearisation of the output characteristic curve, temperature compensation, standardization of measurement value, analogue output mode, rising/falling output characteristic curve, NCC/NOC, Synchronisation via pin 5, automatic turning-off LEDs, reputation rate, measuring length, outer window limit characteristic curve, inner window limit characteristic curve, measurement filter, filter strength, centre of switching window, width of switching window, switch-on delay, switch-off delay, LED display
restore IO-Link parameter, sensor adjustment: fork cleared, sensor adjustment: fork 50 % covered, sensor adjustment: fork 100 % covered, load factory settings
IODD version 1.1
