dbk+4/WK/3CDD/M18 E+S
-
2 x pnp

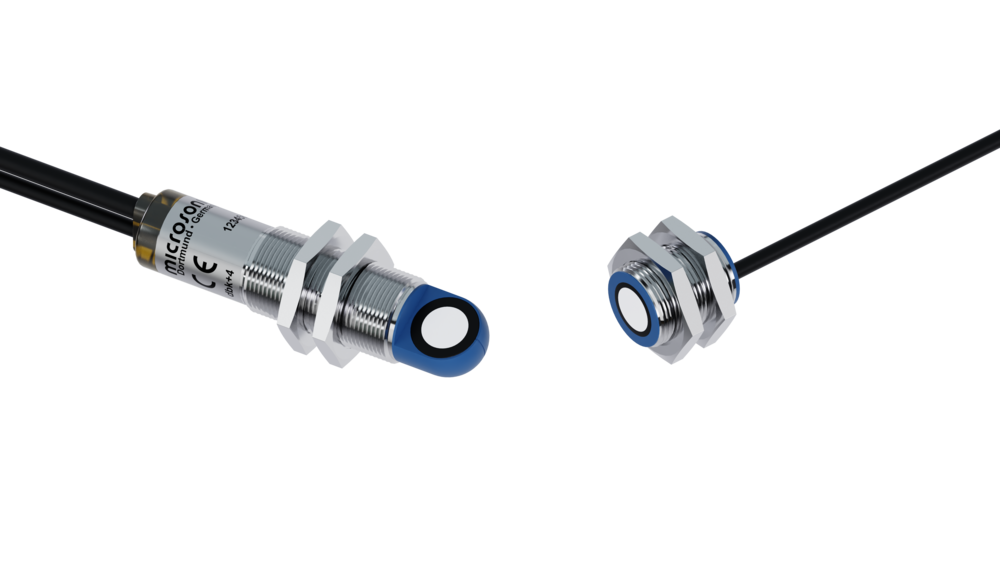

圆柱形 M18，可径向安装的超声波转换器（顶端90度角弯曲）
双张控制器
单位面积重量20-2000g/m2的纸张,和纸，合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm的金属薄片，细瓦楞纸版，晶片和PCB电路板。
发射器和接收器之间距离可以选择
弯头 90°
电缆连接
弯头 90°
电缆连接
기술 데이터 - 기계
20 - 60 mm; 最佳: 40 mm ± 3 mm
与垂直层面成± 45°
초음파 사양
脉冲操作带有振幅估算
400 kHz
在发射器与接收器前方7mm处
전기적인 데이터
20 - 30 V d.c.,反极性保护
± 10 %
≤ 50 mA
2 m PUR 电缆, 7 x 0.14 mm2
am Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder
출력
双张pnp输出: Imax = 200 mA (UB-2V)
常开/常闭 ，可调节 ，短路保护
常开/常闭 ，可调节 ，短路保护
缺张pnp输出： Imax = 200 mA (UB-2V)
常开/常闭 ，可调节 ，短路保护
常开/常闭 ，可调节 ，短路保护
触发模式<500µs，自动运行模式为2.5ms
< 300 ms
입력
控制输入
控制输入
控制输入
reactietijd
直到下一个边沿到来进入触发模式，自动运行模式为2.5ms
서술,묘사
< -UB+18 V: 逻辑 1; > -UB+13 V或控制输入端开路: l逻辑 0
하우징
黄铜套管，镀镍的，塑料零件，PBT,PA
泡沫聚氨酯，玻璃填充的环氧树脂
IP 65
+5°C至 +60°C之间
-40°C 到 +85°C
130 g
15 Nm
单独的发射器/接收器
기술 특징/ 특성
控制输入
working range selection via control inputs
Teach-in via control inputs
LCA-2 with LinkControl
Teach-in via control inputs
LCA-2 with LinkControl
1 x 双LED; 绿灯：工作/红灯：双张/红灯闪烁：缺张
发射器和接收器之间距离可以选择
弯头 90°
电缆连接
弯头 90°
电缆连接
