아카이브 센서
단종 모델

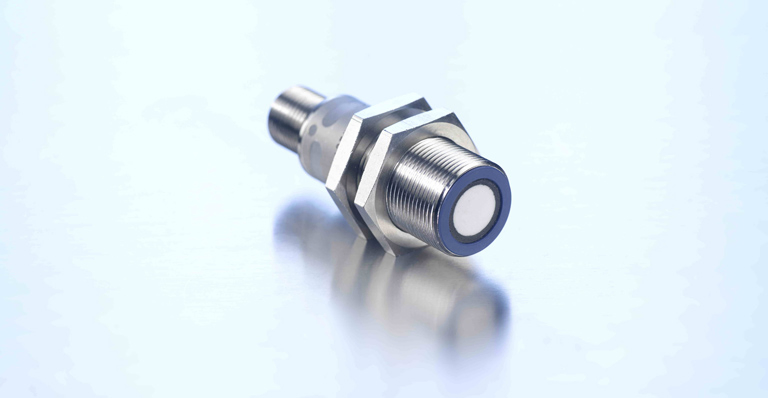

pico+35/F
-
1 x Push-Pull
-
600 mm
65 - 600 mm
M18 실린더형
IO-Link
근접 스위치/반사모드
반사 센서
윈도우 모드
근접 스위치/반사모드
반사 센서
윈도우 모드
IO-Link
UL Listed
UL Listed
초음파 사양
에코 전파 시간
400 kHz
65 mm
350 mm
600 mm
0.069 mm
± 0.15 %
± 1 % (온도 변화 내부 보상)
전기적인 데이터
10 - 30 V d.c., 역극성 보호
± 10 %
≤ 40 mA
5-핀 M12 규격 플러그
출력
switching output
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
5 mm
12 Hz
64 ms
< 300 ms
입력
com 입력
동기화 입력
teach-in 입력
동기화 입력
teach-in 입력
하우징
황동 슬리브, 니켈 도금, 프라스틱 부분 , PBT
폴리우레탄 폼, 글라스-에폭시 수지
IP 67
-25°C to +70°C
-40°C to +85°C
30 g
15 Nm
앵글형 헤드 90°
기술 특징/ 특성
아니오
com 입력
Teach-in via com input on pin 5
LCA-2 with LinkControl
IO-Link
LCA-2 with LinkControl
IO-Link
아니오
아니오
1 x LED 녹색:작동중, 1 x LED 노란색:스위치 상태
IO-Link
UL Listed
UL Listed
IO-Link
pico+
35/F
네
COM2 (38,4 kBaud)
16 ms
16 Bit, R, UNI16
Bit 0: Q1 switch status; Bit 1-15: distance value with a resolution of 0,1 mm
detect point 1, return detect point 1, detect point 2, return detect point 2, foreground suppression, NO/NC operation, filter, filter strength, interference noise suppression, activation/deactivation of teach-in via Pin 5
teach detect point, teach detect point + 8 %, teach reflective barrier, load factory settings
IODD version 1.0.1
