Датчик архива
уходящая из производства модель

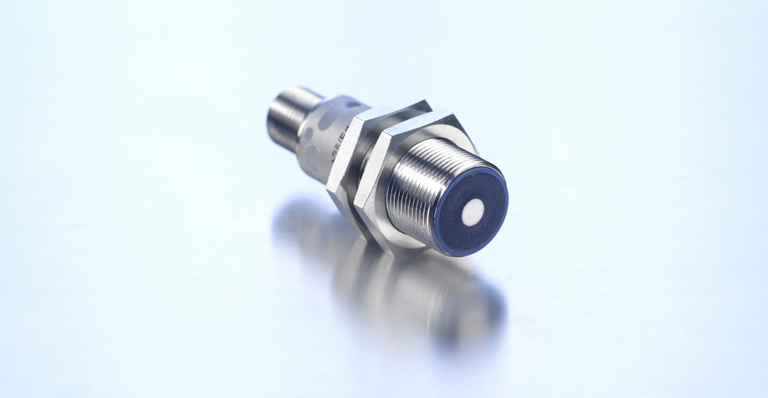

pico+15/F
Загрузки
СКАЧАТЬ СОДЕРЖАНИЕ САЙТА КАК ОНЛАЙН-КАТАЛОГ
Документация
CAD-файлы
Сертификаты
IO-Link
-
1 x Push-Pull
-
250 mm
20 - 250 mm
цилиндрический M18
IO-Link
бесконтактный выключатель / отражающий режим оконный режим отражающий барьер
бесконтактный выключатель / отражающий режим оконный режим отражающий барьер
schlankes Schallfeld
IO-Link
UL Listed
IO-Link
UL Listed
Ультразвуковых конкретных
Распростронение отраженного сигнала по времени задержки
380 kHz
20 mm
150 mm
250 mm
0,069 мм
± 0.15 %
± 1 % (температурный дрейф внутренней компенсации)
Электрические данные
10 - 30 VDC, защита от обратной полярности
± 10 %
≤ 40 mA
5-контактным разъемом M12 инициатора
Выходы
релейный выход
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
2,0 мм
25 Hz
32 ms
< 300 ms
Входы
Вход COM порт синхронизационный вход teach-in вход
Корпус
латунные втулки, никелированные, пластиковые детали, PBT
полиуретановой пены, эпоксидной смолы с содержанием стекла
IP 67
-25 ° C до +70 ° C
-40 ° C до +85 ° C
30 g
15 Nm
90 ° угловая головка
Технические характеристики/характеристики
да
Вход COM порт
режим «обучения» через COM вход на контакт 5 LCA-2 c LinkControl IO-Link
да
да
1 х зеленый светодиод: рабочий, 1 х желтый светодиод: состояние реле
schlankes Schallfeld
IO-Link
UL Listed
IO-Link
UL Listed
IO-Link
pico+
15/F
да
COM2 (38,4 kBaud)
8,4 ms
16 Bit, R, UNI16
Бит 0: статус выключатель Q1; Бит 1-15: значение расстояния с разрешением 0,1 мм
обнаружить точку 1, вернуться обнаружить точку 1, обнаружения точки 2, вернуться обнаружить точку 2, на первом плане подавления, NO / NC операции, фильтр, сила, подавление помех, активация / деактивация Обучение через контакт 5
Обучение обнаружению точки, обучение обнаружению точки + 8%, обучение определению отражающих барьеров, загрузка заводских настроек
IODD версии 1.0.1
