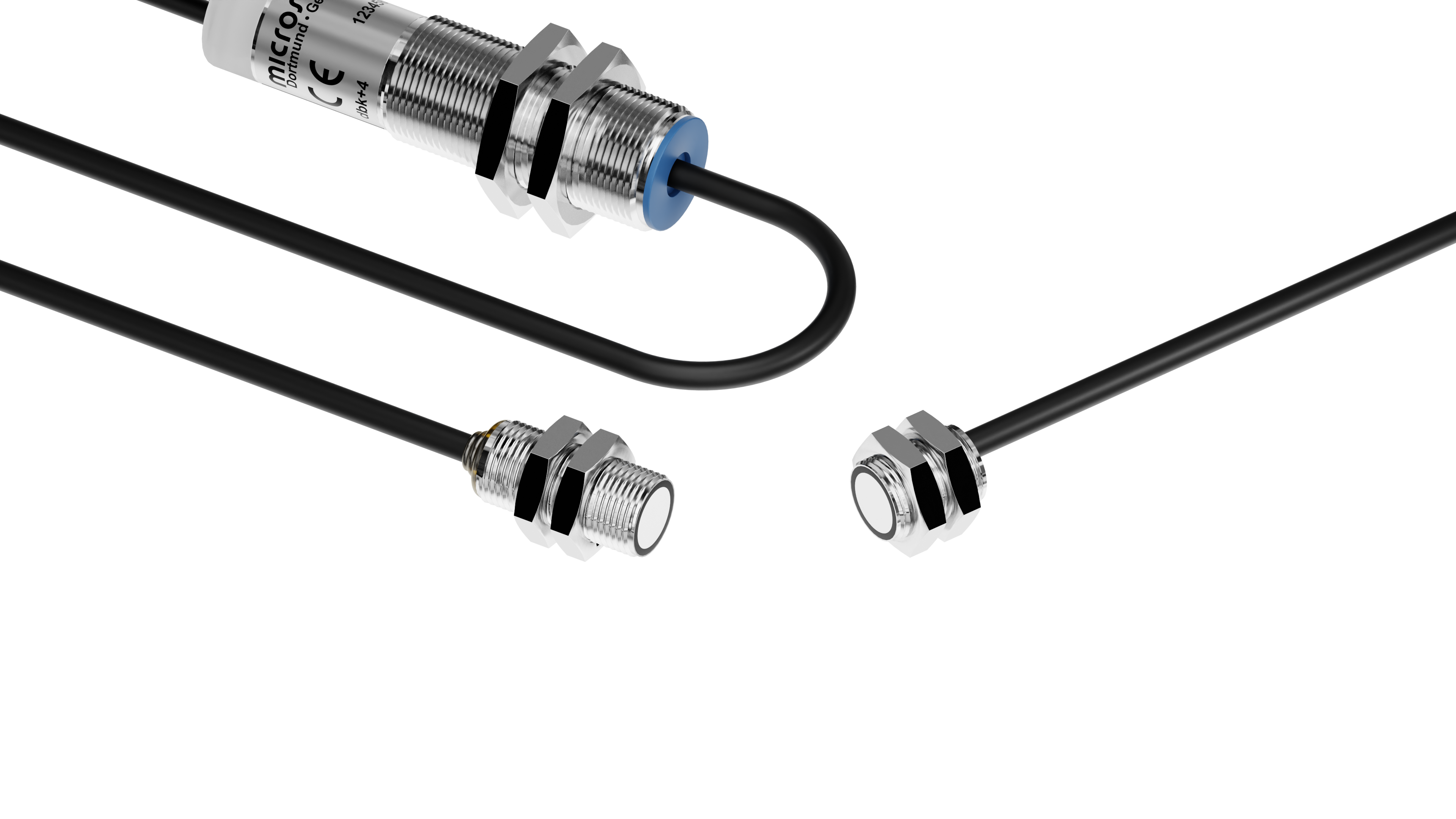

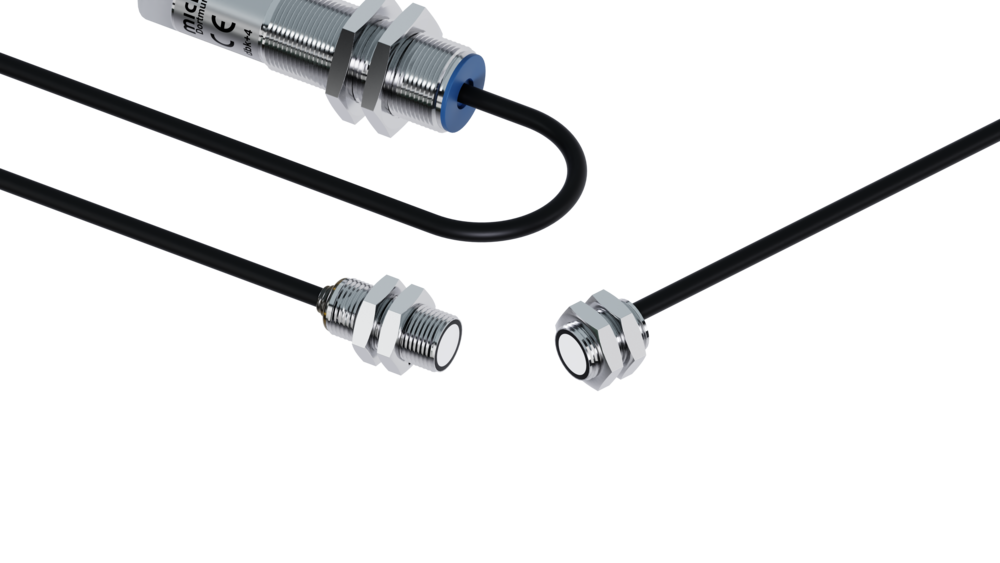

dbk+4/M12/3CFF/ M18 E+S
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
-
2 x Push-Pull
zylindrisch M12 mit ausgelagertem Ultraschallwandler
IO-Link
Doppelbogenkontrolle
Doppelbogenkontrolle
Papiere mit Grammaturen von 20 g/m2 bis 1.200 g/m2, Washi, metallkaschierte Bogen und Folien bis 0,2 mm Dicke, Selbstklebefolien, Bleche bis 0,3 mm
Abstand zwischen Sender und Empfänger wählbar
ausgelagerter Ultraschallwandler
M12
Kabelanschluss
IO-Link Version 1.1
ausgelagerter Ultraschallwandler
M12
Kabelanschluss
IO-Link Version 1.1

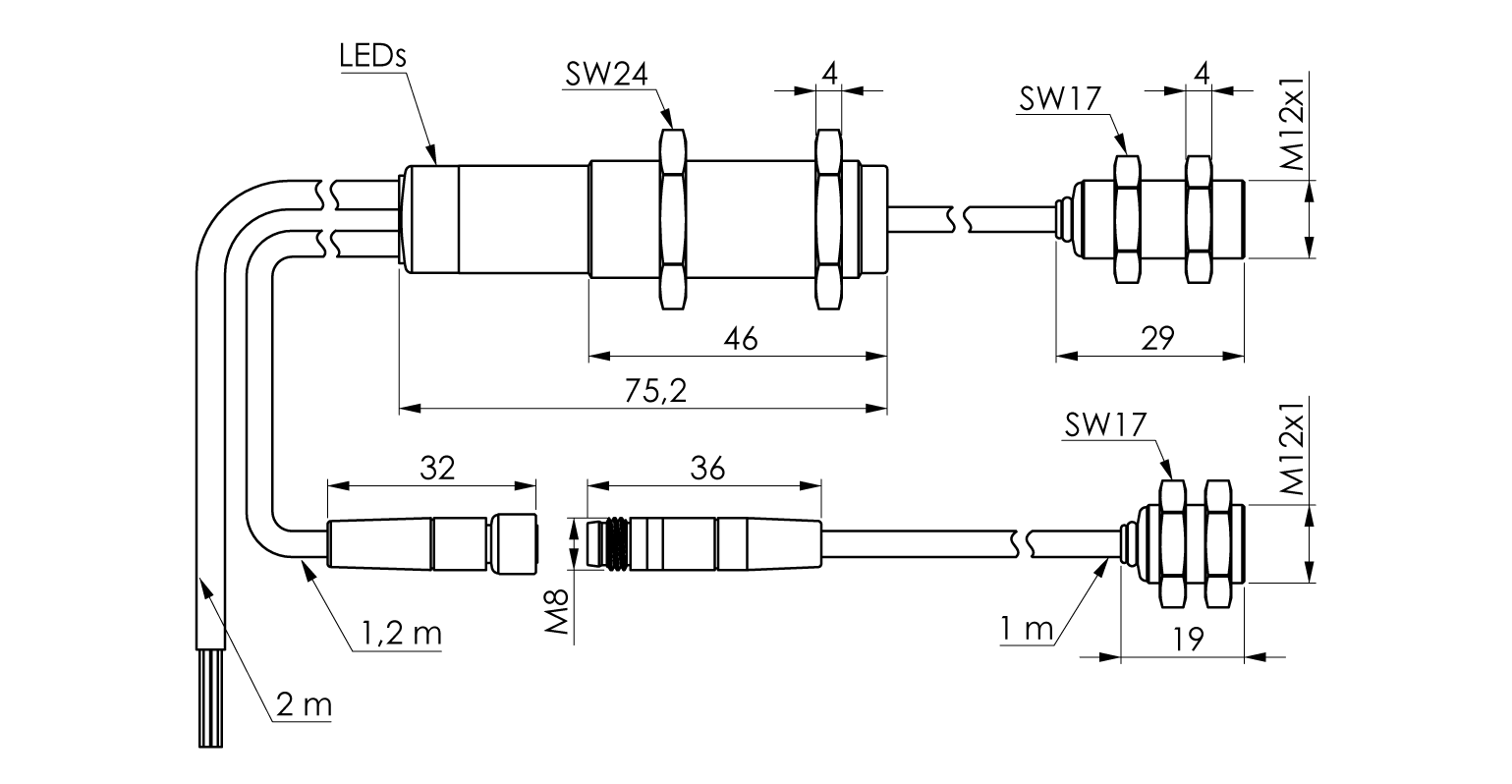

Technische Daten - Mechanik
20 - 40 mm; optimal: 20 mm ± 3 mm
± 45° aus der Lotrechten zum Bogen
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
500 kHz
5 mm jeweils vor Sender und Empfänger
Elektrische Daten
18 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA
2 m PUR-Kabel, 7 x 0,14 mm2
am Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder; zum ausgelagerten Empfangswandler: 1,2 m PVC-Kabel

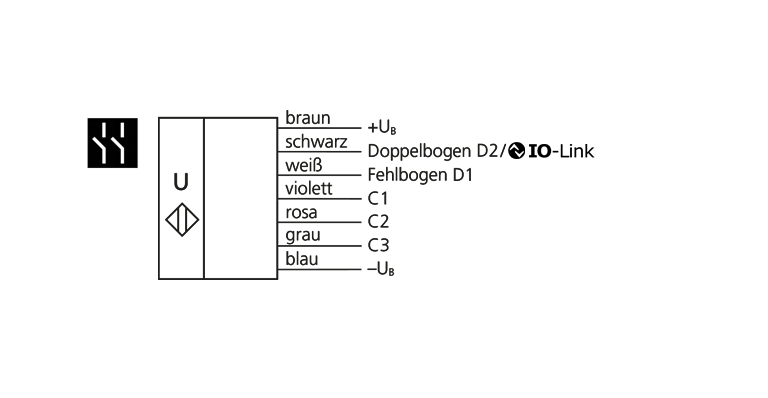

Ausgänge
Doppelbogenausgang
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Fehlbogenausgang
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
< 500 µs im Trigger-Mode, 2,5 ms im Free-Run-Mode
< 300 ms
Eingänge
Control-Eingang
Control-Eingang
Control-Eingang<br />
Com-Eingang<br />
Synchronisations-Eingang
Steuerung
> 3/4 UB: logische 1; < 1/4 UB bzw. Steuereingang offen: logische 0
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT, PA
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
160 g
M18: 15 Nm, M12: 8 Nm
Ausstattung/Besonderheiten
Com-Eingang
Control-Eingang
Auswahl Arbeitsbereich über Steuereingänge
Teach-in über Steuereingänge
LCA-2 mit LinkControl
IO-Link
Teach-in über Steuereingänge
LCA-2 mit LinkControl
IO-Link
ja
LEDs: grün: Betrieb/Einzelbogen / rot: Doppelbogen / rot blinkend: Fehlbogen / orange/grün: Übersteuerung
Abstand zwischen Sender und Empfänger wählbar
ausgelagerter Ultraschallwandler
M12
Kabelanschluss
IO-Link Version 1.1
ausgelagerter Ultraschallwandler
M12
Kabelanschluss
IO-Link Version 1.1
IO-Link
dbk+4/M12/3CFF/M18
16556
ja
COM3 (230,4 kBaud)
2 ms
32 Bit PDI
Bit 0: Ausgangszustand Pin 4; Bit 1: Ausgangszustand Pin 2; Bit 2-7: Auswertung; Bit 8-15: Skala (Int. 8); Bit 16-31: Messwert (Int. 16)
SP Teach-in, Locator, Gerät zurücksetzen, Anwendung zurücksetzen, Werkseinstellungen, Back-to-box, Messwertaufzeichnung, Zählwerke zurücksetzen, Teach-in Sender/Empfänger Abstand, Diagnosedaten zurücksetzen
Ja
IODD Version 1.1.4
