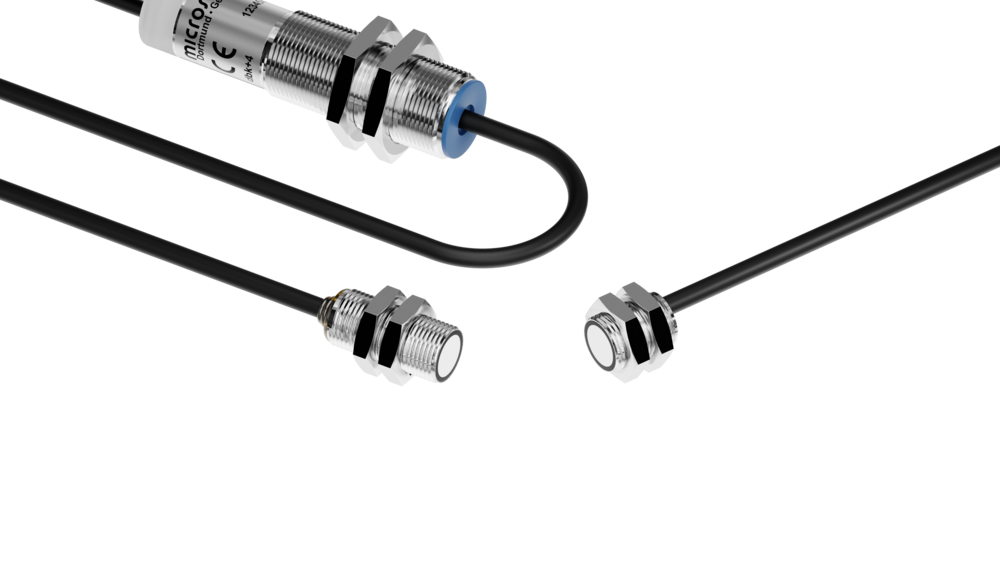

dbk+4/M12/3CFF/ M18 E+S
-
2 x Push-Pull
円筒 M12 超音波トランスデューサー
IO-Link
Doppelbogenkontrolle
Doppelbogenkontrolle
Papiere mit Grammaturen von 20 g/m2 bis 1.200 g/m2, Washi, metallkaschierte Bogen und Folien bis 0,2 mm Dicke, Selbstklebefolien, Bleche bis 0,3 mm
トランスミッターとレシーバーの距離選択可能
トランスデューサースワップアウト
ケーブル接続
IO-Link version 1.1
トランスデューサースワップアウト
ケーブル接続
IO-Link version 1.1

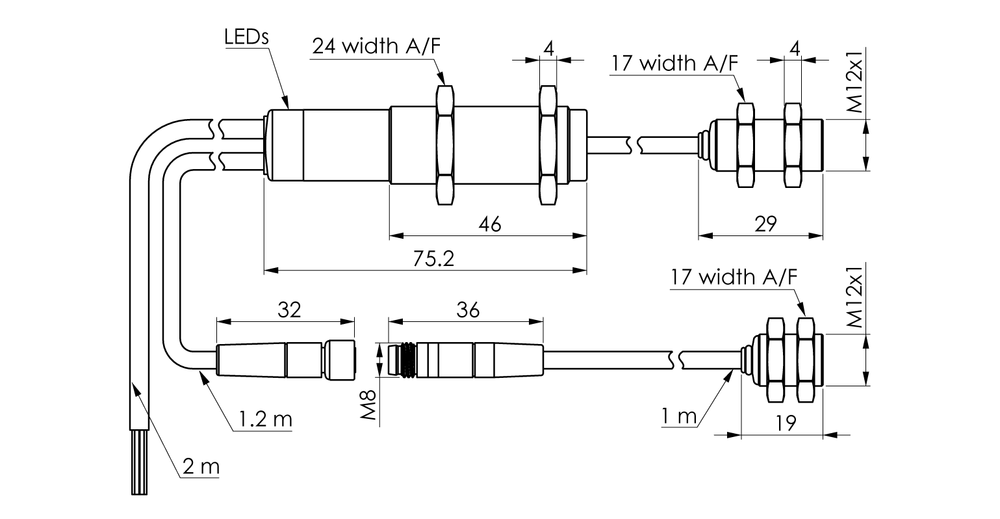

技術データ - 機械
20 - 40 mm; optimal: 20 mm ± 3 mm
シートに対して垂直から± 45°
超音波 - 仕様
振幅診断 パルス制御
500 kHz
トランスミッターとレシーバーの前5 mm
電気データ
18 - 30 V d.c., リバース保護
± 10 %
≤ 50 mA
2 m PUR ケーブル, 7 x 0.14 mm2
am Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder; zum ausgelagerten Empfangswandler: 1,2 m PVC-Kabel
出力
ダブルシート出力
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
NOC/NCC 切替可, 短絡防止機能
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
NOC/NCC 切替可, 短絡防止機能
シート無し出力
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
NOC/NCC 切替可, 短絡防止機能
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
NOC/NCC 切替可, 短絡防止機能
トリガーモードで< 500 µs, フリーランモードで2.5 ms
< 300 ms
入力
コントロール入力
コントロール入力
コントロール入力<br />
com入力<br />
sync input
説明
> 3/4 UB: ロジック 1; < 1/4 UB もしくはコントロールインプットをオープン:ロジック 0
ハウジング
真鍮スリーブ, ニッケルメッキ, プラスチックパーツ, PBT, PA
ポリスチレンフォーム, グラスファイバー入エポキシレジン
IP 65
+5°C to +60°C
-40°C to +85°C
160 g
M18: 15 Nm, M12: 8 Nm
テクニカルデータ
com入力<br/>コントロール入力
working range selection via control inputs
Teach-in via control inputs
LCA-2 with LinkControl
IO-Link
Teach-in via control inputs
LCA-2 with LinkControl
IO-Link
はい
LEDs: 緑: 動作 / 赤: ダくëシート / 赤点滅: シート無 / orange/green: overmodulation
トランスミッターとレシーバーの距離選択可能
トランスデューサースワップアウト
ケーブル接続
IO-Link version 1.1
トランスデューサースワップアウト
ケーブル接続
IO-Link version 1.1
IO-Link
dbk+4/M12/3CFF/M18
16556
はい
COM3 (230.4 kBaud)
2 ms
32 Bit PDI
Bit 0: initial state Pin 4; Bit 1: initial state Pin 2; Bit 2-7: evaluation; Bit 8-15: scale (Int. 8); Bit 16-31: measured value (Int. 16)
Identification, measurement, evaluation, switching output, operating mode, operation, measurement history, diagnostics, recipe memory, counters, add-ons
SP Teach-in, Locator, Reset device, Reset application, Factory settings, Back-to-box, Measurement recording, Reset counters, Teach-in transmitter/receiver distance, Reset diagnostic data
はい
IODD バージョン 1.1.4
