Archivsensor
esf-1/15/CDF
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
-
1 x Push-Pull + 1 x pnp
gabelförmig
Etiketten-/Spleißerkennung
Bahnmaterial mit Grammaturen von < 20 g/m2 bis >> 400 g/m2, metallkaschiertes Papier und Folien bis 0,2 mm Dicke, Selbstklebefolien, Etiketten auf Trägermaterial

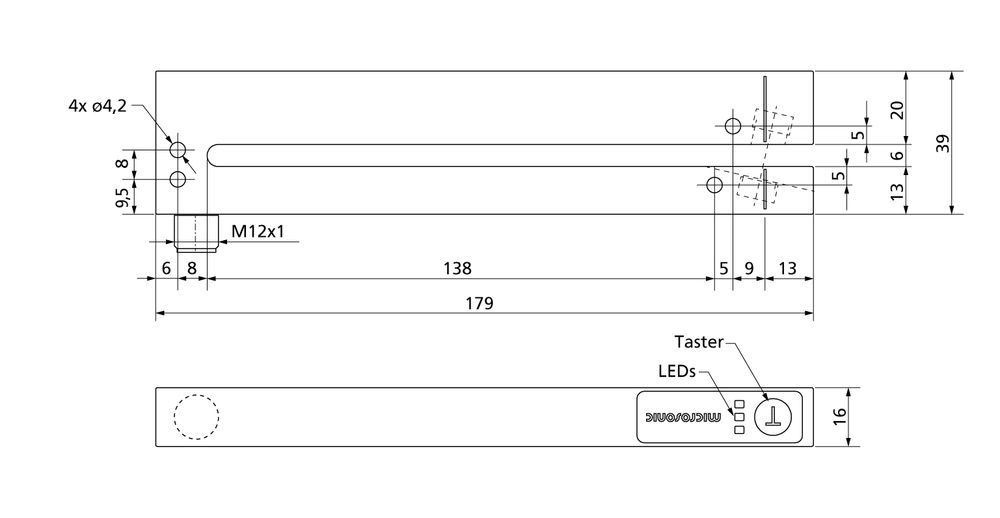

Technische Daten - Mechanik
6 mm
149,5 mm
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
500 kHz
Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA
5-poliger M12-Rundsteckverbinder
Ausgänge
Schaltausgang
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schaltausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
300 µs bis 2,25 ms, abhängig vom Material
< 300 ms
Ansprechzeiten
300 µs bis 2,25 ms, abhängig vom Material
Gehäuse
Aluminium eloxiert
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
90 g
Ausstattung/Besonderheiten
1 Taster
Com-Eingang
Teach-in über Taster
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
1 x LED grün: Betrieb, 1 x LED gelb: Etikett/Spleiß erkannt, 1 x LED rot: Bahnriss
