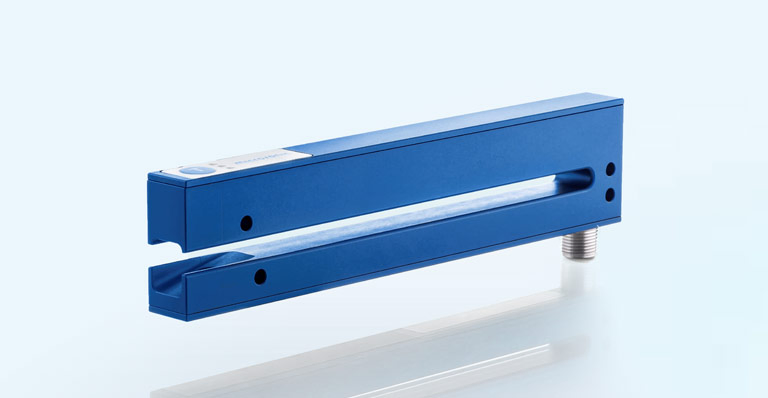

アーカイブセンサー
esf-1/15/CDF
-
1 x Push-Pull + 1 x pnp
フォーク形状
ラベル/繋ぎ目の検知
紙 < 20 g/m2 〜 >> 400 g/m2, メタルシート・フィルム 0.2 mm 厚, シール・ラベル
技術データ - 機械
6 mm
149,5 mm
超音波 - 仕様
振幅診断 パルス制御
500 kHz
電気データ
20 - 30 V d.c., リバース保護
± 10 %
≤ 50 mA
5ピン M12 プラグ
出力
switching output
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
スイッチング出力
pnp: Imax = 200 mA (UB-2V)
NOC/NCC 切替可, 短絡防止機能
pnp: Imax = 200 mA (UB-2V)
NOC/NCC 切替可, 短絡防止機能
300 µs〜 2,25 ms
< 300 ms
reactietijd
300 µs〜 2,25 ms
ハウジング
アルミ処理
ポリスチレンフォーム, グラスファイバー入エポキシレジン
IP 65
+5°C to +60°C
-40°C to +85°C
90 g
テクニカルデータ
1 push-button<br/>com input
Teach-in via push-button
Teach-in via com input on pin 5
LCA-2 with LinkControl
Teach-in via com input on pin 5
LCA-2 with LinkControl
1 x LED green: working, 1 x LED yellow: label/splice detected, 1 x LED red: web break
