ucs-24/CFF
Descargas
Contenido de la página como catálogo en línea
Documentación
Datos CAD
Aprobaciones y certificados
IO-Link
-
2 x Push-Pull
-
350 mm

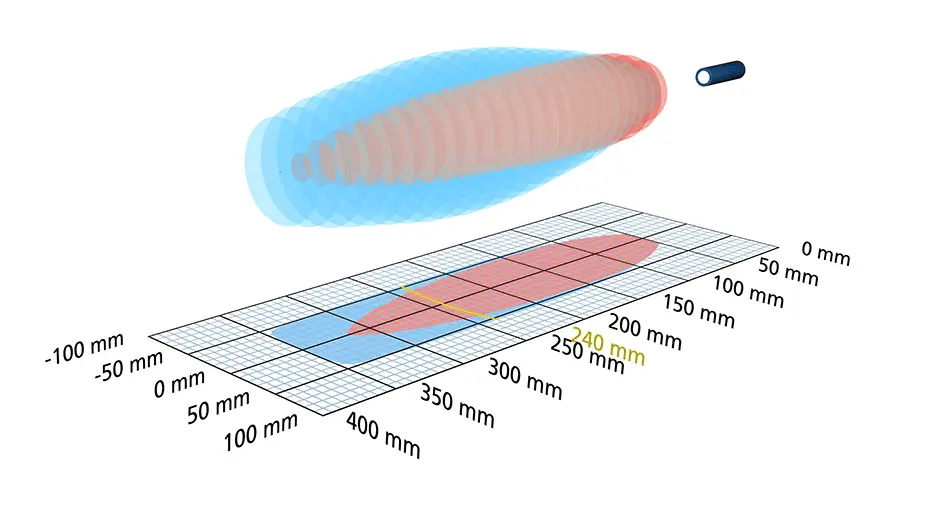

55 - 350 mm
rectangular
IO-Link
conmutador de aproximación/sensor de reflexión
barrera de reflexión
servicio de ventana
conmutador de aproximación/sensor de reflexión
barrera de reflexión
servicio de ventana
el formato rectangular
IO-Link version 1.1
Smart Sensor Profile
UL Listed
IO-Link version 1.1
Smart Sensor Profile
UL Listed
Específico ultrasónico
tiempo de recorrido del eco
500 kHz
55 mm
240 mm
350 mm
0,10 mm
± 0,15 %
± 1 % (derivación de la temperatura compensada internamente)
Datos eléctricos
10 V hasta 30 V CC, a prueba de polarización inversa
± 10 %
≤ 60 mA
enchufe M12 de 5 clavijas
Salidas
salida de conmutación
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
cierre/apertura ajustable cortocircuitable
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
cierre/apertura ajustable cortocircuitable
salida de conmutación
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
cierre/apertura ajustable cortocircuitable
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
cierre/apertura ajustable cortocircuitable
2,0 mm
20 Hz
40 ms
< 300 ms
Entradas
entrada com
entrada de sincronización
entrada de Teach-in
entrada de sincronización
entrada de Teach-in

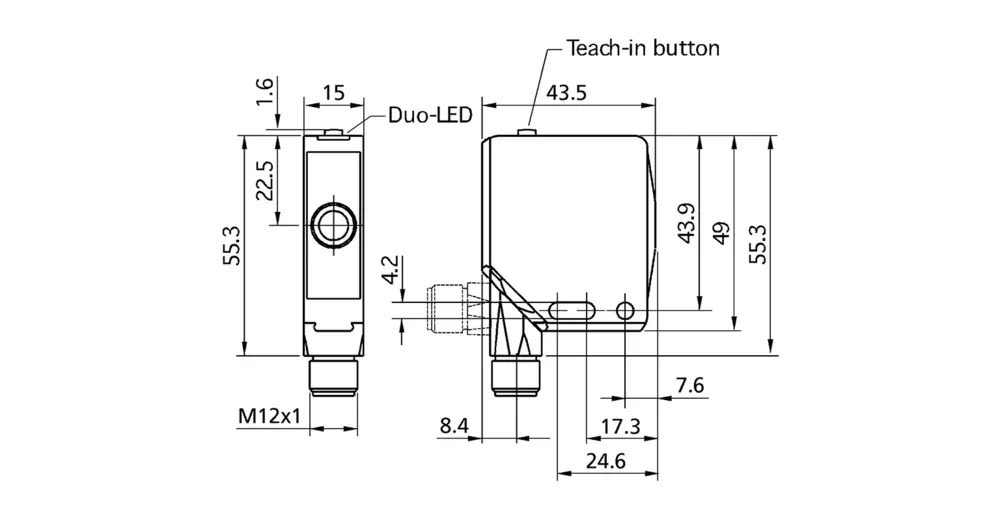

Carcasa
zamak, piezas de plástico: PBT
espuma de poliuretano, resina epoxi con partículas de vidrio
IP 67
-25° C hasta +70° C
-40° C hasta +85° C
65 g
Equipamiento/Particularidades
sí
1 pulsador <br/>entrada com
Teach-in via push-button
LCA-2 with LinkControl
IO-Link
LCA-2 with LinkControl
IO-Link
sí
sí
Duo LED: verde/amarillo
el formato rectangular
IO-Link version 1.1
Smart Sensor Profile
UL Listed
IO-Link version 1.1
Smart Sensor Profile
UL Listed
IO-Link
ucs-24/CFF
19006
sí
COM2 (38,4 kBaud)
10 ms
16 Bit, R, UNI16
Bit 0: Q1 estado conmutación; Bit 1-15: valor de la distancia con una resolución de 0,1 mm
Identificación, configuración de medición, salida de conmutación, filtrante, compensación de la temperatura, uso
SP1 Teach-in, SP2 Teach-in, factory settings
sí
Versión IODD 1.1.2
