ews-25/M18/CD Set

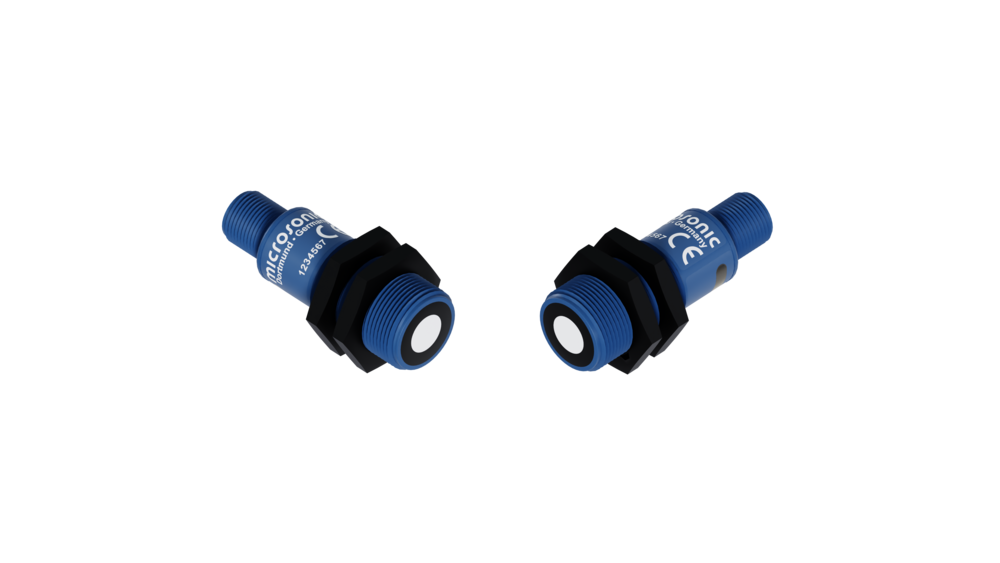

Bild von der ews Ultraschall-Einwegschranke mit Tastweite von 25 Metern ews-18/CD-Set
ウォッチリスト 0

ダウンロード

オンラインカタログとしてのページ内容

センサーをPDFでダウンロード

資料

ユーザーマニュアル

CADファイル

SAT STEP IGS IPT PDF

承認と証明書

準拠の宣言 UKCA適合宣言
  • 1 x pnp 1 x pnp
円筒 M18
一方向バリア
10 - 400 mm
Empfänger für Einweg-Ultraschall-Schranke
Sender für Einweg-Ultraschall-Schranke
UL Listed

超音波 - 仕様

Transmitter-receiver pulse mode
320 kHz

電気データ

10 - 30 V d.c., リバース保護
± 10 %
as emitter ≤ 45 mA, as receiver ≤ 25 mA
4ピン M12 プラグ

出力

スイッチング出力
pnp: Imax = 200 mA (UB-2V)
NOC/NCC 切替可, 短絡防止機能
500 Hz, with activated filter 125 Hz
2 ms, with activated filter 6 ms
< 300 ms

入力

コントロール入力
Teach-in input

ハウジング

ABS
IP 67
-25°C 〜 +70°C
-40°C to +85°C
2 x 15 g
1 Nm
トランスミッター/レシーバー

テクニカルデータ

コントロール入力
ティーチイン
LED green (transmitter and receiver: working), LED yellow (only receiver: switch status)
Empfänger für Einweg-Ultraschall-Schranke
Sender für Einweg-Ultraschall-Schranke
UL Listed

アクセサリー

KST4G-2/M12
KST4G-5/M12
KST4A-2/M12
KST4A-5/M12
