esp-4/Empf/3CDD/M18
-
2 x pnp
M18 실린더형
label/splice detection
sheeting with weights of < 20 g/m2 up to >> 600 g/m2, metal-laminated sheets and films up to 0.6 mm thick, self-adhesive films, labels on backing material

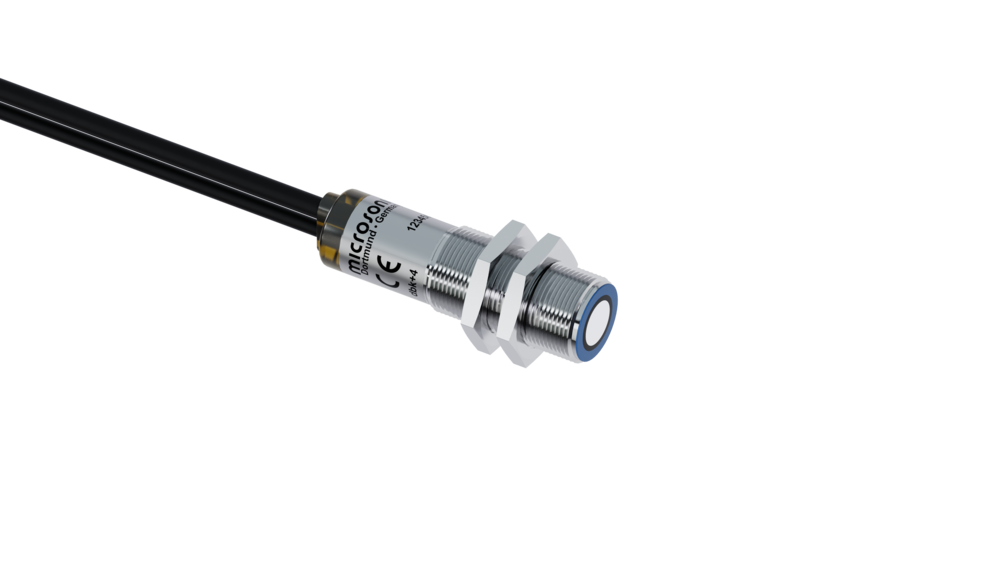

label/splice용 초음파센서의 수신기
기술 데이터 - 기계
20 - 40 mm; 최적거리: 40 mm ± 3 mm
취부 권장 각도: 일반적인 재질에 대하여 보통 ±15°(±10° 에서 ±45°)
초음파 사양
진폭 계산을 가진 펄스 작동
400 kHz
송신기와 수신기앞 7mm
전기적인 데이터
± 10 %
≤ 50 mA
2 m PUR 케이블, 7 x 0.14 mm2
1,2 m PUR-Kabel mit M8 Rundsteckverbinder
출력
스위칭 출력
label/splice detected
pnp: I최대 = 200 mA (UB-2V)
NOC/NCC 조정가능,쇼트 보호회로
label/splice detected
pnp: I최대 = 200 mA (UB-2V)
NOC/NCC 조정가능,쇼트 보호회로
스위칭 출력
web break
pnp: I최대 = 200 mA (UB-2V)
NOC/NCC 조정가능,쇼트 보호회로
web break
pnp: I최대 = 200 mA (UB-2V)
NOC/NCC 조정가능,쇼트 보호회로
< 300 µs
입력
컨트롤 입력
컨트롤 입력
컨트롤 입력
서술,묘사
< -UB+18 V: logic 1; > -UB+13 V or control input open: logic 0
하우징
황동 슬리브, 니켈 도금, 플라스틱 부분, PBT, PA
폴리우레탄 폼, 글라스-에폭시 수지
IP 65
+5°C to +60°C
-40°C to +85°C
100 g
15 Nm
기술 특징/ 특성
컨트롤 입력
Teach-in via control inputs
LCA-2 with LinkControl
LCA-2 with LinkControl
두 개의 LED: 녹색: 작동 중/ 빨강: label/겹침 검출/ 빨강 반짝임: 종이 손상
label/splice용 초음파센서의 수신기
