sks ultrasone sensoren

Sensorbild - Matrix

Overzicht

Onze „kleinste“: de sks-sensor in balkvormige behuizing.

sensor line as pdf
online catalogue as pdf

Hoogtepunten

  • Zeer kleine afmetingen van de behuizing met twee M3-schroefdraadbussen
  • Behuizing compatibel met tal van optische sensoren een goed alternatief bij kritische toepassingen
  • Verbeterde temperatuurcompensatie binnen 45 seconden op bedrijfstemperatuur

Basiskenmerken

  • 1 schakeluitgang in pnp- of npn-uitvoering
  • Analoge uitgang 4–20 mA of 0–10 V
  • microsonic Teach-in met maar één toets
  • Resolutie van 0,1 mm
  • Bedrijfsspanning 20–30 V

Beschrijving

De sks-sensoren

zijn de kleinste ultrasone sensoren van microsonic en hebben in vergelijking met de zws-sensoren een 33 % kleiner volume van de behuizing.

In de geautomatiseerde productie bewaken ultrasoonsensoren talrijke processen. De sks ultrasoonsensor past met zijn miniatuurbehuizing perfect in krappe inbouwplaatsen bijvoorbeeld voor het aftasten van printplaten en wafers in de elektronische industrie, voor de aanwezigheidscontrole op transportbanden of peilmeting in kleine reservoirs. Juist als capacitieve of optische sensoren hun fysieke grenzen bereiken, kunnen vanwege de gelijke bouwwijze met twee M3-draadbussen de ultrasoonsensoren eenvoudig worden vervangen.

Voor de sks-sensorfamilie

staan er twee typen ter beschikking:

1 schakeluitgang, naar keuze in pnp- of npn-schakeltechniek
1 analoge uitgang 4–20 mA of 0–10 V

The temperature compensation

of the analogue sensors profits from a significant improvement. The sensors reach their operating point only 45 seconds after activation of the operating voltage. We now compensate for the influence of self-heating and installation conditions. This brings improved precision shortly after activation of the supply voltage and in running operation.

De Teach-in toets

aan de bovenzijde van de sensor laat comfortabel de instelling van de gewenste schakelafstand en de bedrijfsmodus toe.

Twee lichtdiodes

geven de operationele toestand van de sensor aan.

De drie bedrijfsmodi

  • enkelvoudig schakelpunt
  • tweeweg-reflexbarrière
  • Venstermodus

laten zich naar gewoonte met de microsonic Teach-in-procedure instellen.

De schakeluitgang wordt ingesteld,

doordat het te detecteren object op de gewenste afstand tot de sensor gepositioneerd en de taster ca. 3 seconden lang ingedrukt wordt. Vervolgens dient de taster opnieuw ca. één seconde lang ingedrukt te worden. Klaar.

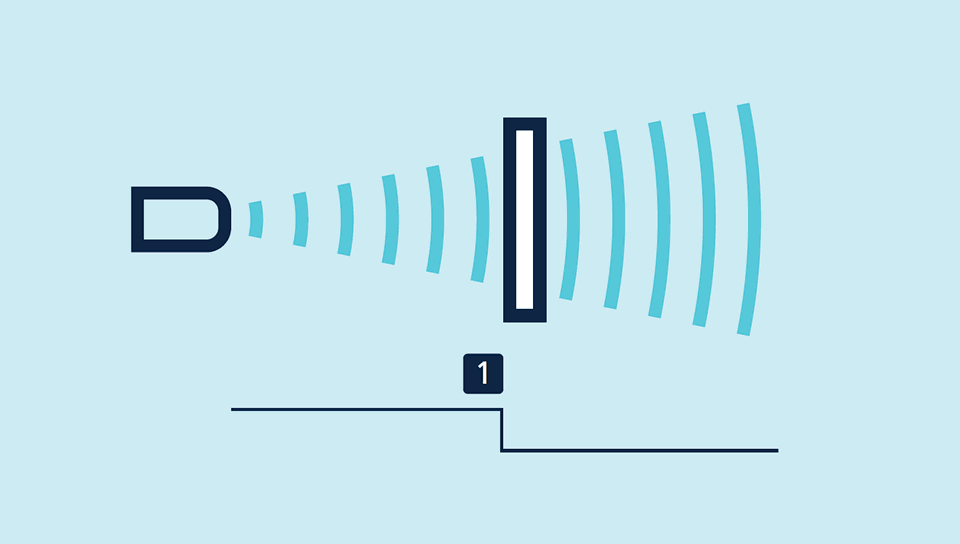

Teach-in van een schakelpunt

Een tweeweg-reflexbarrière

kan met een vast gemonteerde reflector afgesteld worden. sks-sensor en reflector dienen gemonteerd te worden, dan dient de taster ca. 3 seconden lang ingedrukt te worden. Tot slot dient de taster ca. 10 seconden ingedrukt te worden. De 2- wegs barrière is afgesteld.

Teach-in van een tweeweg-reflexbarrière

Voor de instelling van de analoge uitgang

dient allereerst het te detecteren object op de dicht bij de sensor gesitueerde venstergrens gepositioneerd en dient de taster ca. drie seconden lang ingedrukt te worden. Dan dient het object naar het ver van de sensor gesitueerde venstergrens verplaatst te worden. Tot slot moet de taster opnieuw ca. één seconde lang ingedrukt worden. Klaar.

Teach-in van een analoog karakteristiek c.q. van een venster met twee schakelpunten

Voor de instelling van een venster

met twee schakelpunten dient er bij één schakeluitgang op dezelfde manier te werk gegaan te worden.

Opener/sluiter en stijgend/dalend analoog karakteristiek

kunnen eveneens door middel van de taster ingesteld worden.
