bks+

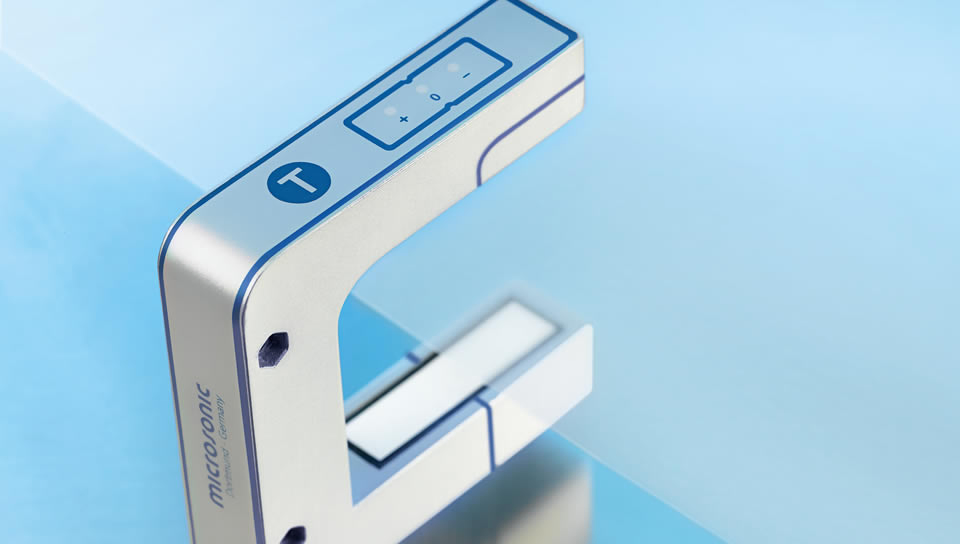

는 호일이나 종이와 같은 음파가 스며들지 않는 재료의 가장자리를 스캔닝하기 위한 포크 센서입니다. 이런 이유로 bks가 이상적으로 높은 투명 포일의 웹 컨트롤에 빛에 민감한 재질, 다양한 투명성및 높은 먼지 로드대상의 종이에 적합합니다. 포크의 낮은 다리는 포크다리 상단의 초음파 수신기를 배치하므로써 짧은 음파신호를 주기적으로 방출하는 초음파 센서를 갖추고 있습니다. 포크에 물질이 들어오면 내부의 전자장치에 의해 평가 되어지며, 수신호의 적용범위에 의존하여 가늘어 지며 포크로 음파 경로를 포함합니다 . 아날라고 신호는 적용범위의 정도에 의존하여 출력 됩니다.

동작범위는 12 mm, 40 mm resp. 입니다.

An analogue signal is output depending of coverage, resp. data word via IO-Link.

티치-인 버튼을 통해 에지 센서의 상부에, 제로 포인트 셋을 조절 합니다. 교정을 위한 두가지 옵션이 있습니다.

• 웹 물질에서 포크를 완전히 제거함
• 두개의 노란색 LED가 번갈아 플래쉬 될때까지 약 3초동안 눌러 줍니다. 준비, 또는
• 소리 경로의 50 % 적용 범위를 보장하기 위해, 두개의 부호와 포크 내부 웹을 정렬 합니다
• 두개의 노란색 LED가 점등 될때까지 약 6초동안 눌러 줍니다. 준비.

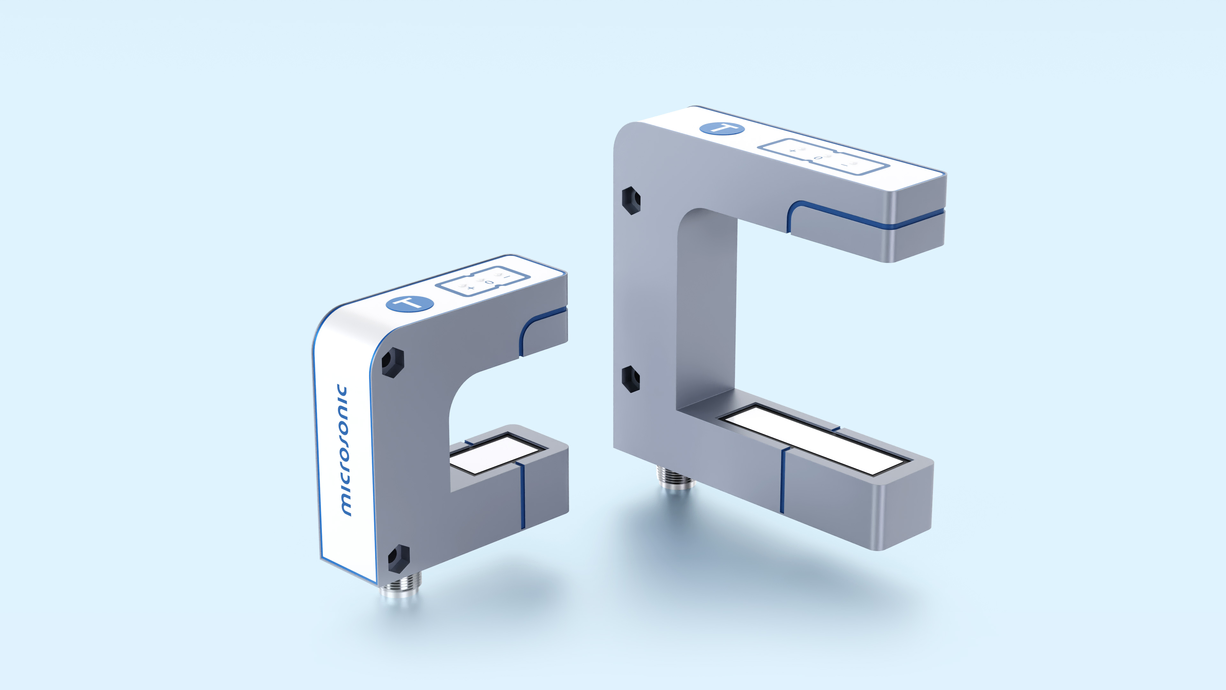

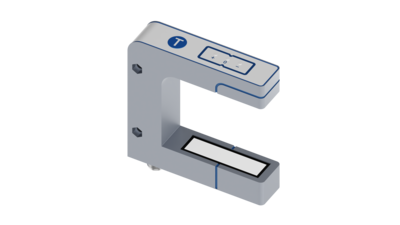

bks+3에지 센서는 포크너비 30mm와 포크 깊이 43mm가 있습니다. bks+6에지 센서는 포크너비 60mm와 포크 깊이 73mm가 있습니다. 요청시 다른 포크의 너비와 깊이를 사용할 수 있습니다. 하우징 옆은 에지 센서들의 장착을 위하여 두개의 구멍나 있습니다. 전기 연결은 M12 원형 커넥터를 통해 가능 합니다.

3 개의 LED가 포크 내부 웹 자료의 위치를 나타냅니다. 밝기에 민감한 물질에 적용하기 위하여 LED를 오프 할 수 있습니다.

between current and voltage outputs is done by using the button or LinkControl. bks+는 미리 세팅하고 바로 동작할 준비가 되어있습니다. 추가적으로, bks+는 포괄적으로 LinkControl 어댑터의 LCA-2와 LinkControl adapter 소프트웨어의 도움으로 파라미터(직,곡선등)로 나타낼 수 있습니다.
